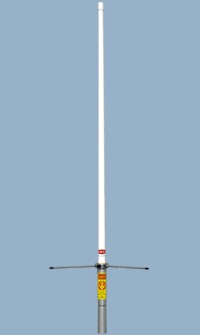

Вертикальная антенна ANLI A-100MU

420-512 МГц, вертикальная, 200 Вт, высота 1.15 м.

Цена:
11 500
Кол-во:
- +
bookmark_outlineВ закладки

Высокая надежность
Простая настройка
Наилучшее соотношение цена/качество

A-100 MU - компактная и простая в эксплуатации антенна с круговой диаграммой направленности для базовых станций.

Антенна состоит из двух излучающих элементов, помещеных в прочный фиберглассовый корпус. Элементы соединены между собой с помощью фазосдвигающего дросселя, за счет чего достигается синфазность питания элементов и сужение ДН в вертикальной плоскости . При этом максимум ДН перпендикулярен оси антенны. Антенна поставляется настроенной на диапазон 420-440 МГц, перестройка на другие диапазоны осуществляется согласно инструкции путем укорочения излучающих элементов. Питание антенны осуществляется заземленным автотрансформатором.
Антенны UHF диапазона поставляются с разъемом N (розетка).
Успешная эксплуатация A-100 MU на рынке СНГ - с 1994 г.


Характеристики антенны Anli A-100MU

Электрические характеристики

Диапазон рабочих частот 420-512 МГц
Полоса пропускания по уровню КСВ=1.5 ? 10 МГц
КСВ на резонансной частоте ? 1.2
Усиление 5.5 dBi
Ширина ДН по уровню -3 dB 34°
Отклонение max. ДН от горизонта
Входное сопротивление 50 Ом
Тип антенны коллинеар
Кол-во излучающих элементов 2x5/8 ?
Поляризация вертикальная
Допустимая мощность 200 Вт
Разъем питания N female

Механические характеристики

Длина антенны 1 150 мм
Вес антенны 1.1 кг
Макс. ветровая нагрузка 160 км/ч
Материал корпуса фибергласс
Материал проводников латунь
Крепление на мачту, диаметр 35-65 мм
Материал крепления дюралюминий
Рабочий диапазон температур -45° ~ +80°
Грозозащита заземл. по DC
