Тестовые и контрольно-измерительные возможности приёмника WR-G315

DDC-radio


Тестовые и контрольно-измерительные возможности приёмника WR-G315

WR-G315 Приемник может быть использован как удобный инструмент для профессиональных и любительских испытаний и измерений характеристик сигналов.

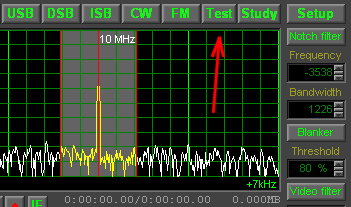

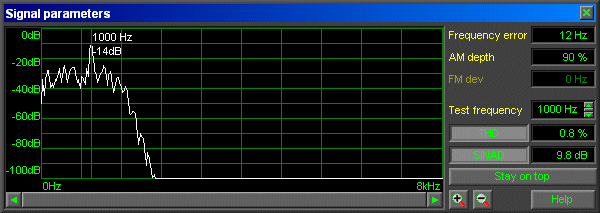

Вызов функции измерений производится путем нажатия на кнопку «TEST» в панели демодулятор. Функция измерений включает в себя измерение несколько параметров сигнала, отображаемых в реальном масштабе времени на анализаторе спектра, что позволяет наблюдать демодулированный спектр сигнала с разрешением 5 Гц.

Существует маркер, который можно перетаскивать с помощью мыши, отображаются уровни сигналов на близлежащих частотах. Полосу спектрографа можно растягивать и сжимать, раскрывая мельчайшие детали демодулированного спектра.

Так же спектрограф может отображать следующие параметры сигналов:

  • Частота ошибки - дисплей показывает частоту ошибки принимаемого сигнала с натраеваемой частотою (если приемник настроен на нужную частоту).
  • Гглубина модуляции -  дисплей для измерения глубины амплитудной модуляцией сигнала с точностью 1%.
  • Девиация сигнала в режиме FM - дисплей показывает отклонение частоты частотно-модулированных сигналов.
  • Искажения типа THD и SINAD - измерение коэффициент нелинейных искажений и SINAD (измерение стандартного значения отношения сигнал плюс шум плюс шум плюс искажение).Тестовая частота для этих двух функций (которая должна быть равна модулирующей звуковой частоты, применяется в ВЧ-тестовом сигнале и связана с приёмом на антенну) можно настроить с помощью поля ввода теста частота.

С помощью функции измерения параметра SINAD приемник также имеет возможность измерять свою собственную чувствительность. Для этого нужен генератор стандартных сигналов, который необходимо подключить к антенне.

WR-G313 Research and Education Function

Функция исследований и образования в приёмнике WR-G313

Одна из уникальных функций приемника WR-G313   это функция исследования и образования, которая может использоваться, чтобы научиться понимать внутреннюю работу программного обеспечения, работу демодулятор и возможность увидеть процесс демодуляции.

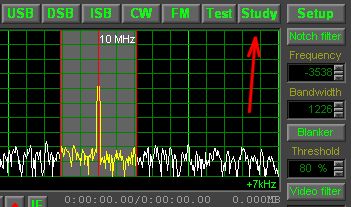

Функция исследований и образования вызывается нажатием кнопки «Study» в панели демодулятора. Для каждого режима демодуляции, показывается его внутренняя структура демодулятора, сопровождаемая рядом измерительные инструменты для наблюдения процессов. Работа демодулятора G313 основывается на квадратуром (I & Q) представлении входящих модулированных сигналов.

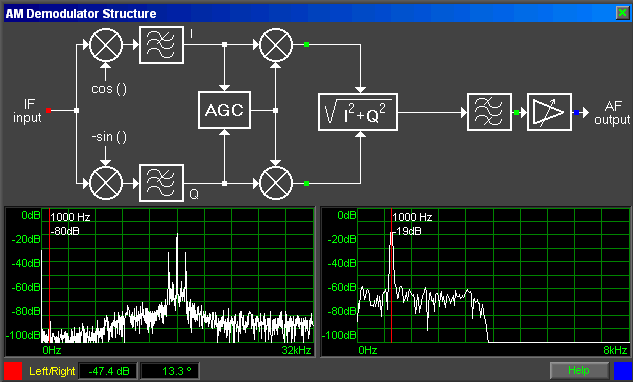

Интерактивная структура демодулятора, выведенная на экран, включает в себя два анализатора спектра в реальном времени. Каждый анализатор может быть связан с любой из контрольных точек, показанных на схеме как цветные точки. Соедините левый анализатор спектра с определенной контрольной точкой, щелчком левой кнопкои по зеленой контрольной точке.

В выведенный на экран спектра курсор может быть вручную перетащен по определенному спектральному компоненту, выводя на экран связанную с этой точкой частоту и уровни сигнала. Векторный вольтметр также указывает относительную амплитуду и разность фаз этих двух спектров в частоте курсора.

Client/Server Option for WiNRADiO G313/G315 Series Receivers

WiNRADiO G3-CSO (Опция Клиент-сервер) позволяет удаленно управлять приёмником серии WiNRADiO G313 или G315 по всем типам компьютерных сетей, поддерживающих протокол TCP/IP, включая Интернет. С этим установленным программным обеспечением приёмник WiNRADiO может дистанционно управляться и слушаться отовсюду в мире, где присутствует TCP/IP  соединение между Клиентом и Сервером.

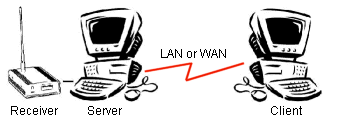

Client/Server System

Эта Опция - дополнение к существующему прикладному программному обеспечению приёмников  WiNRADiO  G313/G315 и может быть установлено на обоих рабочих компьютеров, на удаленной системе (Сервер) и локальном компьютере управления (Клиент). Поскольку Опция Клиент-сервер - расширение существующего программного обеспечения WiNRADiO, автономное приложение WiNRADiO, G313/G315 должны быть установлены и на обоих  компьютерах Сервера и на Клиента прежде, чем Опция Клиент-сервер будет установлена.

Опция Клиент-сервер содержит два различных пакета программного обеспечения, которые пользователю предлагают выбрать во время установки, в зависимости от того, предназначен ли данный компьютер, чтобы быть Сервером или Клиентом.

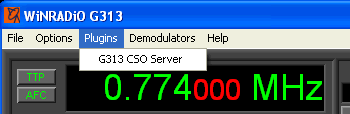

Программное обеспечение Server - "плагин" для приложения приёмника G313/G315, который  работает на системе Сервер (т.е. компьютер, где фактический находится приёмник):

Starting the Server

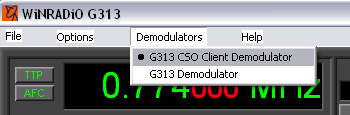

Клиентское программное обеспечение - альтернативный "демодулятор", который делает запрос данных  по сети от работающей на Клиентском компьютере приложении к серверу. При этом складывается впечатление, что работа приёмника происходит на месте «Клиента», хотя сам приёмник может быть расположен за тысячу километров или на другой стороне земного шара:

Starting the Client

Средство передачи потокового аудио-сигнала в реальном времени также включено в программный пакет и сигнал передаётся на звуковую карту Клиентского компьютера.

Работа сервера

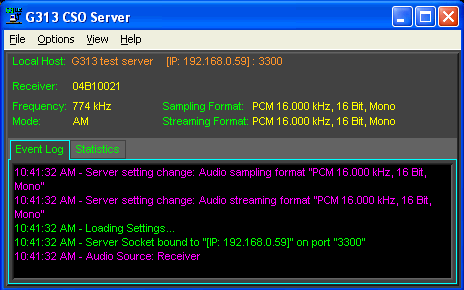

При выполнении Серверное приложение выводит на экран состояние приёмника, передавая потоком состояние и журнал событий:

http://www.winradio.com/home/g313-server-2.gif

Есть возможность запустить несколько Серверов одновременно (управляющие несколькими приёмникам ) на том же PC, с тем же IP-адресом, выделяя каждому «Серверу» свой порт слушания ( например, Приёмник №1 – имеет порт 3300, Приёмник №2 - имеет порт 3301, Приёмник №3 – имеет порт 3302, и т.д).

Программное обеспечение Сервера позволяет выбрать оптимальный формат сжатия для передаваемого потока аудио сигнала как компромисс между Клиентским качеством звука и сетевой загрузкой.

Журнал событий содержит историю всех изменений состояния Сервера, т.е. действие соединения, изменения аудиоформата, ошибки, и т.д.

Есть два графика, доступные под вкладкой «Statistics»; они показывают сумму входящего и исходящего потока данных.

Работа клиентской части

Работа удаленного приёмника через Клиент-приложение очень похоже на работу локально-управляемому приёмнику G313 или G315:

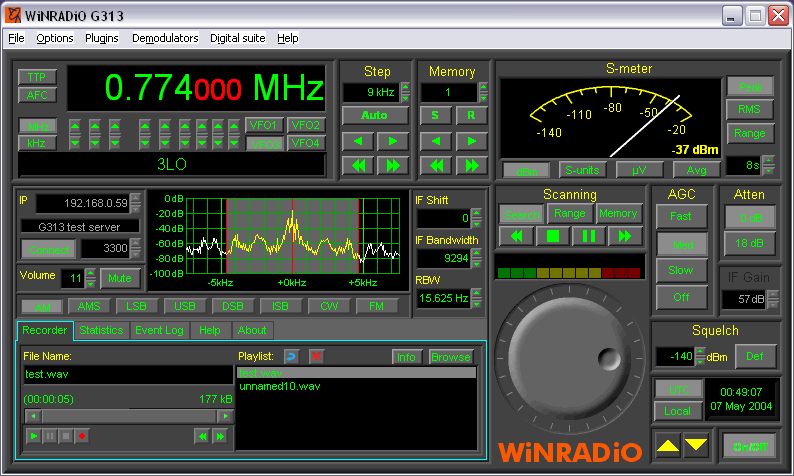

G313 Client Server Option - Client Window

Чтобы соединиться с удаленным сервером, все, что должен сделать пользователь, это заполнить IP-адрес и номер порта, и нажать кнопку «Connect». При успешном соединении панель «Client Demodulator» активируется и покажет различные средства управления, подобные доступным в стандартном "автономном" включении приёмников G313 или G315, таким как селекция мод, регулятор громкости, дисплей анализатора спектра, устройство записи, и т.д.

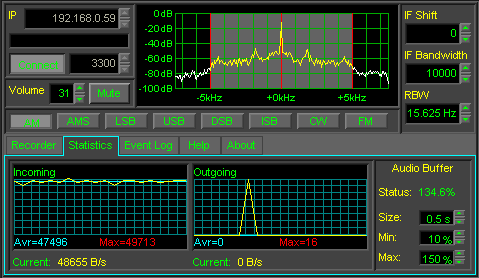

Есть два графика, доступные под вкладкой «Statistics»; они показывают сумму входящего и исходящего трафика потока данных. Есть также средства для того, чтобы установить параметры  аудио буфера, которые определяют задержку аудио соединения.

Наконец, Журнал событий содержит историю всех изменений состояния на Клиентской стороне, таких как действие соединения, изменения аудиоформата, ошибки передачи, события устройства записи, и т.д.

http://www.winradio.com/home/g313-client-stats.gif

Минимальные системные требования

  • Со стороны сервера:
  • Совместимый IBM PC (минимальный ЦП 800 МГц)
  • Windows XP/Vista/7
  • 128 Мбайт RAM,
  • 64 Мбайта свободного пространства на диске
  • Приёмник серии WiNRADiO G313 или G315

Со стороны клиента:

  • Совместимый IBM PC (минимальный ЦП 800 МГц)
  • Windows XP/Vista/7
  • 128 Мбайт RAM,
  • 64 Мбайта свободного пространства на диске
  • SoundBlaster совместимая звуковая карта

WR-G313 Receiver Options

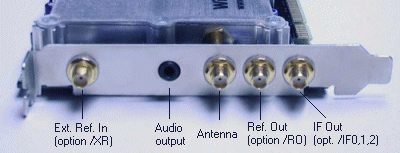

Следующие адаптированные заводом аппаратные опции доступны для приемника WR-G313i:

Опция расширения частоты до 180МГц (/180) (для версии G313i и G313e)

Функции приемника с индексом G313i(e)/180 имеют расширенный частотный диапазон от стандартной полосы 9kHz-30MHz до 9kHz-180MHz. Это позволяет использовать этот приемник для узкополосной связи в диапазоне УКВ. Расширенная пропускная способность делает этот приемник особенно подходящим для наблюдения и контроля за авиа диапазоном и другими участками гражданской и военной связи.

Опция внешнего тактового генератора (/XR) (для версии 313i)

Приемник с индексом G313i/XR включает дополнительный внешний соединительный разъём SMA, который может использоваться, чтобы соединить внешний высокостабильный тактовый генератор для максимально возможной точности установки частоты. Этот внешний генератор  может иметь любую частоту от 8 до 20 МГц (пользователь определяет эту частоту через программное обеспечение). Ввод сигнала доступен через дополнительный соединитель SMA, это – «закрытый» для постоянного напряжения вход имеет внутренний импеданс 150 Ом. Сигнал опорного высокостабильного генератора может быть как синусоидальной формы,  так и  прямоугольной формы размахом от 100 мВ до 5-вольт (от пика до пика).

Опция выходного сигнала опорного генератора (/RO) (для версии 313i)

Приемник с индексом G313i/RO включает дополнительный внешний соединительный разъём  SMA, который может использоваться для того чтобы вывести внутреннюю опорную частоту из приёмника. Это полезно для ситуаций, когда собственный внутренний осциллятор приемника должен использоваться в качестве опорного сигнала для другого оборудования, или, если этот сигнал используется, чтобы обеспечить синхронизацию с другими приемниками в многоканальном подключении. Если приемник использует сигнал своего внутреннего опорного генератора, то на этом выходе будет присутствовать сигнал частотою 16.384 МГц. Если будет использоваться внешний тактовый генератор, то частота внешнего генератора будет так же присутствовать на этом выводе. Вывод в дополнительном разъёме SMA, «открыт» по постоянному току, размах синусоидального напряжения имеет HCMOS-совместимый уровень (т.е. приблизительно от 0.6 до 4 вольт от пика до пика) и внутренний импеданс 150 Ом. Он может быть непосредственно соединено со входом внешнего тактового генератора другого приемника WR-G313i.

Опция выхода промежуточной частоты 45 МГц (/IF4) (для версии 313i)

Приемник  с индексом G313i/IF4 включает внешний соединительный разъём SMA, который обеспечивает широкополосный выход ПЧ всей входной полосы 9 кГц - 30 МГц, преобразованной в 45 МГц (т.е. 9 кГц соответствует 45.009 МГц, 30 МГц, соответствует 75 МГц). Это позволяет приемник  использовать в качестве блока настройки входной части приёмника (Front End) многоканальной систем контроля КВ диапазона, требующей возможность оцифровки всей полосы КВ мгновенно.  Так же блок может использоваться как входная часть для анализатора спектра, используя в своих интересах превосходную чувствительность приемника и низкий уровень минимального уровня шума. Этот вывод расположен в дополнительном соединителе SMA с импедансом на 50 Омов и усилением на 18 дБ (относительно уровня на входе приемника).

Опция выхода первой промежуточной частоты 10.7 МГц (/IF1) (для версии 313i)

Как альтернатива предыдущей опции, приемник с индексом G313i/IF1 включает внешний соединительный разъём SMA, который обеспечивает широкополосный выход по второй ПЧ частотою 10.7 МГц.

Различие в том, что эта опция включает дополнительный внутренний понижающий преобразователь, который преобразовывает ПЧ частотою 45 МГц вниз к 10.7 МГц. Этот понижающий преобразователь использует отдельный тактового генератора с точностью 10ppm ( при температуре 0 - 60 градусов C) устойчивость этого генератора не привязана к основному генератору опорного сигнала приемника WR-G313i. Это - широкополосный вывод не имеет  фильтрации, поэтому побочные продукты смешивания имеют место быть на этом выходе. Этот вывод расположен как дополнительный соединительный разъём SMA с импедансом на 50 Ом и имеет усиление 45 дБ (относительно уровня на входе приемника).

Чтобы упорядочить приемник с любой из вышеупомянутых опций, просто добавьте код (ы) опции к номеру модели приемника. Например, для приемника на 180 МГц с осциллятором внешней ссылки, номер модели будет G313i/180/XR. Опции могут быть смешаны вместе (кроме, опции выхода ПЧ, где может быть выбран только один, т.е. IF1 и IF4, не могут быть выбраны одновременно).
