Антенный анализатор RigExpert AA-1000

Товар более не поставляется

Снят с производства
bookmark_outlineВ закладки

RigExpert AA-1000 антенный анализатор КВ-УКВ диапазонов 0.1 … 1000 МГц, является дальнейшим развитием серии приборов АА RigExpert VNA(Vector Network Analyzer - однопортовых векторных анализаторов цепи).

Также как и в младшей модели AA-230, в анализаторе используется двухканальный высокочастотный DDS генератор для формирования тестового и опорного ВЧ сигналов, для подключения к исследуемой цепи - служит ВЧ мост на прецезионных компонентах, а съем сигнала отклика цепи и его детектирование производится с применением микросхемы широкополосного высокочастотного логарифмического детектора. Отличие приборов старшей группы в том, что для перекрытия высокочастной части диапазона свыше 200 МГц из сигнала DDS генератора выделяются и усиливаются нечетные высшие гармоники (соответственно модели прибора), которые и служат источником ВЧ колебаний в области сотен-тысяч МГц., а для усиления этих сигналов применяются микросхемные широкополосные УВЧ.

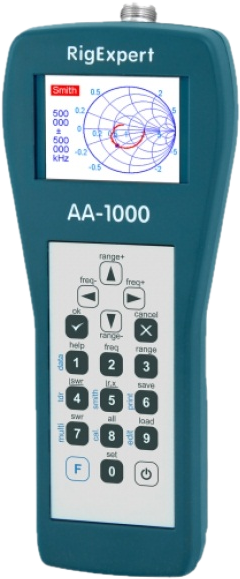

Конструктивно, прибор RigExpert AA-1000 выполнен в однотипном для этой серии эргономичном корпусе, позволяющем при работе удерживать прибор одной рукой, с цветным графическим TFT-дисплеем (320?240 точек) в верхней части корпуса и 18 кнопочной мембранной влагозащищенной клавиатурой. Размеры приборов 23x10x5.5 см, масса 0,650 кг.

Питание анализатора от размещенных в герметизированном отсеке на обратной стороне корпуса 3-х щелочных 1.5 В батарей или 3-х никель-метал-гидридных 1.2 В аккумуляторов, типоразмера AA, емкостью 1800…3000 мА·ч. Такое питание обеспечивает до 3-х часов работы прибора в автономном режиме. Также питание может осуществляться через стандартный USB кабель от подключенного компьютера или зарядного устройства.

Области применения RigExpert AA-1000

  • Измерения параметров и характеристик антенной цепи или тракта АФУ при настройке на максимальную эффективность;
  • Измерения параметров и характеристик коаксиального кабеля, при расчете и выборе рабочих параметров, определении места повреждения и подборе длины;
  • Измерение параметров трапов и симметричных линий, при настройке и согласовании линии передачи;
  • Измерения параметров и характеристик фильтра, при выборе или настройке фильтра по (или на) заданным(е) параметрам(ы);
  • Измерения параметров постоянных или настраиваемых заглушек, при выборе или настройке заглушки по (или на) заданным(е) параметрам(ы);
  • Измерение параметров емкостей и индуктивностей на радиочастотах, при подборе малых емкостей и индуктивностей по заданным параметрам;
  • Измерение характеристических параметров усилителей, ВЧ трансформаторов и других радиокомпонентов.

RigExpert AA-1000 прибор непосредственно измеряет следующие параметры исследуемой электрической цепи или тракта приемо-передачи ВЧ сигнала:

По непосредственно измеренным параметрам исследуемой цепи прибор вычисляет другие основные характеристики электрических цепей

Дополнительные функции

Основные особенности RigExpert AA-1000

Комплектность поставки антенного анализатора RigExpert AA-1000

  • Анализатор RigExpert AA-1000;
  • USB кабель;
  • Чехол с лямкой;
  • Зарядное устройство;
  • Переходник N-UHF;
  • Инструкция по эксплуатации;
  • Упаковка;
Технические характеристики анализатора RigExpert AA-1000

Основные характеристики

Частотный диапазон 0.1-1000 МГц
Шаг ввода частоты 1 кГц
Минимальный диапазон сканирования 100 кГц
Режим SWR2AIR™ -
Режим МультиКСВ™ +
Определение знака реактивной составляющей +
Тип высокочастотного разъема N
Уровень выходного сигнала -10 дБм
Выходной усилитель LVDS-чип
Форма выходного сигнала прямоугольная
Импеданс нагрузки для измерения КСВ 25, 50, 75, 100 Ом
Аналого-цифровой преобразователь 16-битный
Батареи питания три щелочные 1.5 В или три аккумулятора 1.2 В, типоразмер AA
Встроенное зарядное устройство -
Подсветка ЖКИ Цветной TFT,
320x240
Режим измерения неоднородностей линии передачи Встроенный
Flash-память для хранения графиков 90 ячеек для графиков R/X и КСВ; 10 ячеек для графиков неоднородности линии передач
Датчик напряжения аккумулятора +
Работа от внешнего источника питания (без аккумулятора) внешний источник 9...12 В
Многоязычная поддержка +
Быстрый выбор радиолюбительских диапазонов +

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
