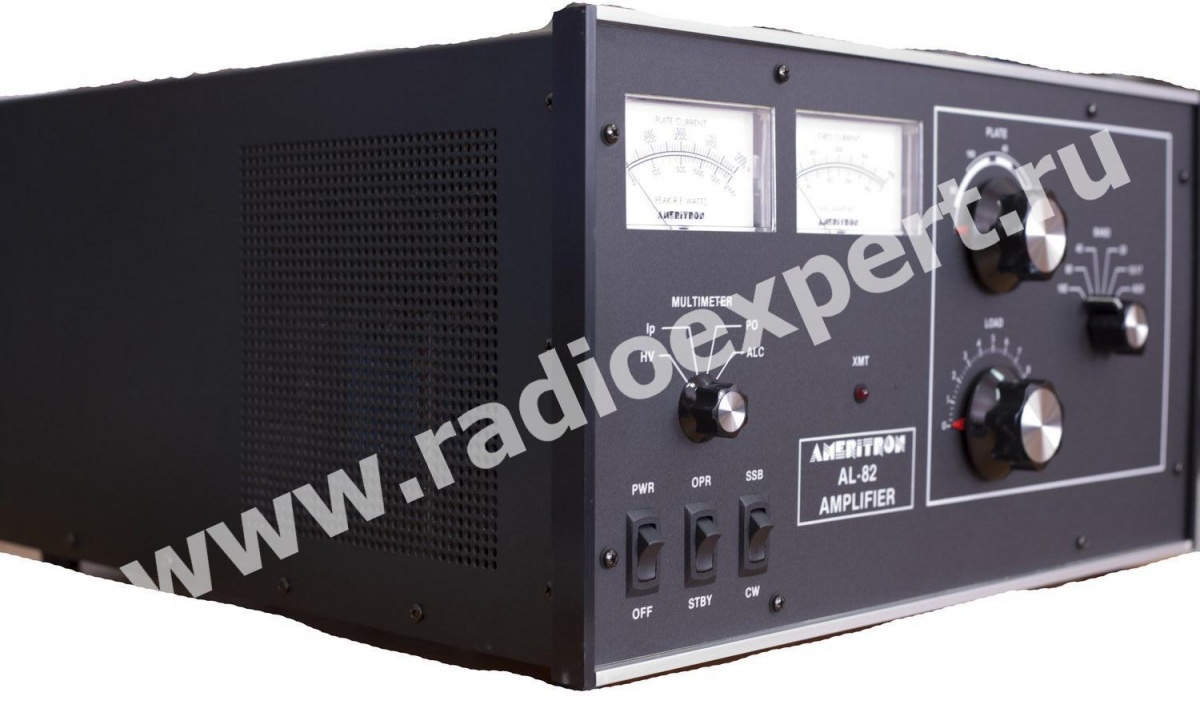

Ameritron AL-82X

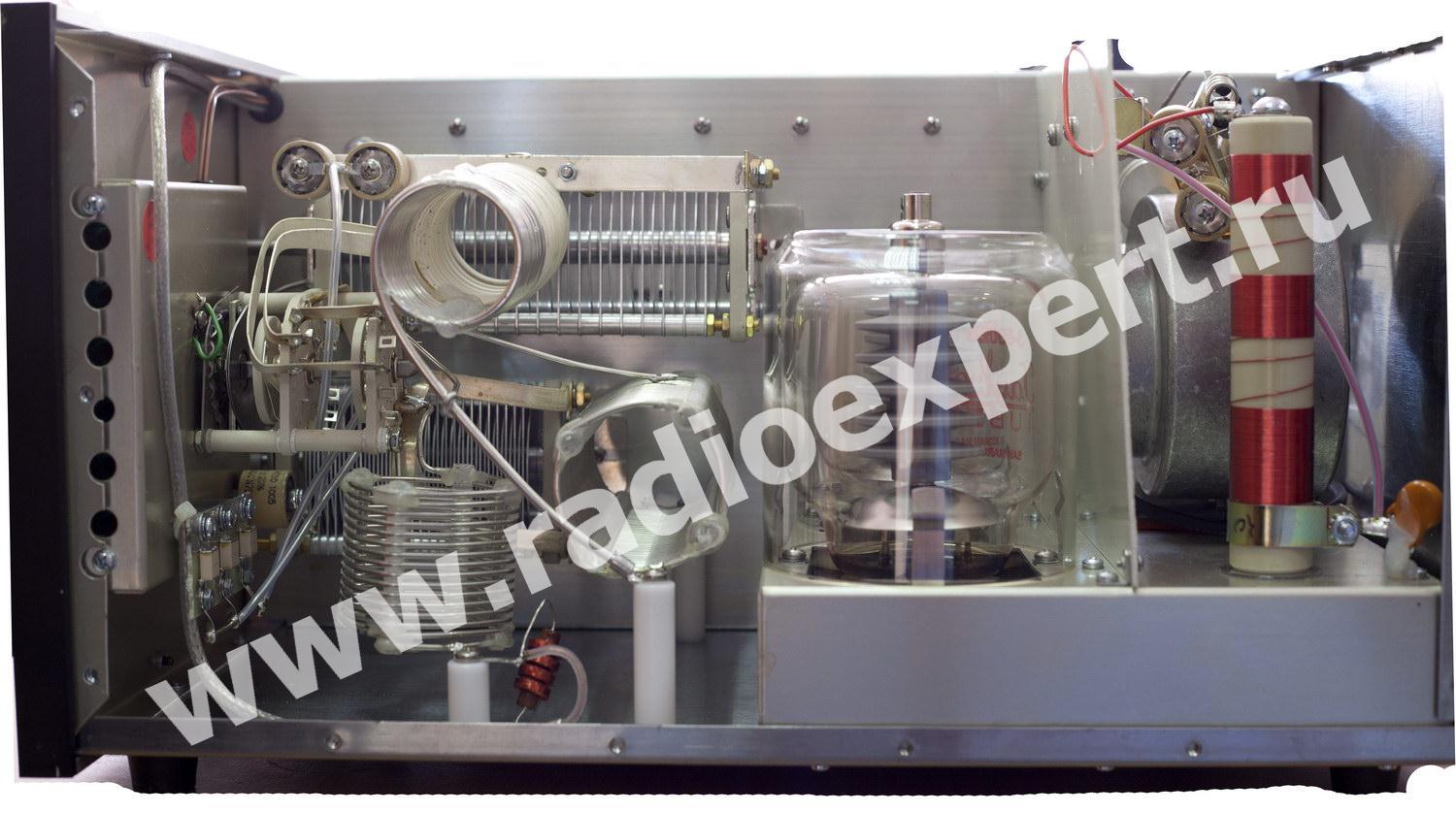

Линейный усилитель мощности Ameritron AL-82X выполнен на двух лампах 3-500Z по схеме с общей сеткой. В усилителе Ameritron AL-82, применяется нейтрализация проходной емкости ламп, улучшающая характеристики и стабильность работы на ВЧ диапазонах. Лампы в усилителе Ameritron AL-82 установлены вертикально, что значительно снижает опасность межэлектродных замыканий.

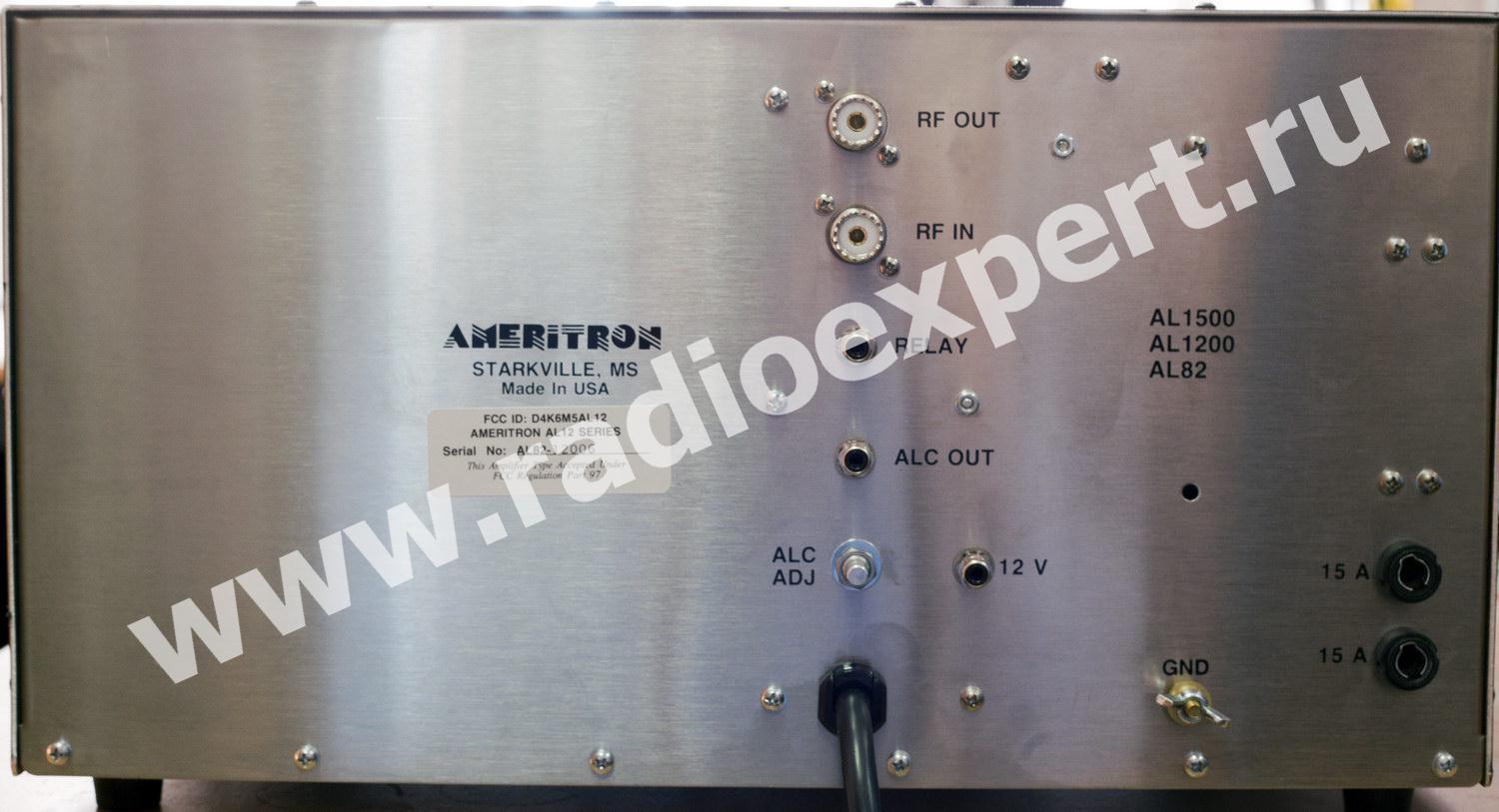

Для согласования входа усилителя Ameritron AL-82X, с выходом передатчика на входе установлены раздельные П-контуры для каждого из рабочих диапазонов. Применение настроенного входа усилитея Ameritron AL-82 выравнивает нагрузку на выходной каскад трансивера и позволяет получить КСВ близкий к 1 на всех диапазонах. Возможна дополнительная подстройка контуров сквозь отверстия в задней панели усилителя.

Источник анодного питания усилителя Ameritron AL-82 собран по трансформаторной схеме с удвоением напряжения и использует электролитические конденсаторы большой емкости. Анодный трансформатор намотан на сборном стальном сердечнике из пластин с устойчивым к высокой температуре силиконовым покрытием, обеспечивающим высокую удельную мощность при небольшом весе . Анодное напряжение холостого хода 3800 вольт, при полной нагрузке около 3300 вольт. Для снижения температуры внутри корпуса усилителя Ameritron AL-82 использован низкооборотный вентилятор компьютерного типа, обеспечивающий циркуляцию воздуха при невысоком уровне шума.

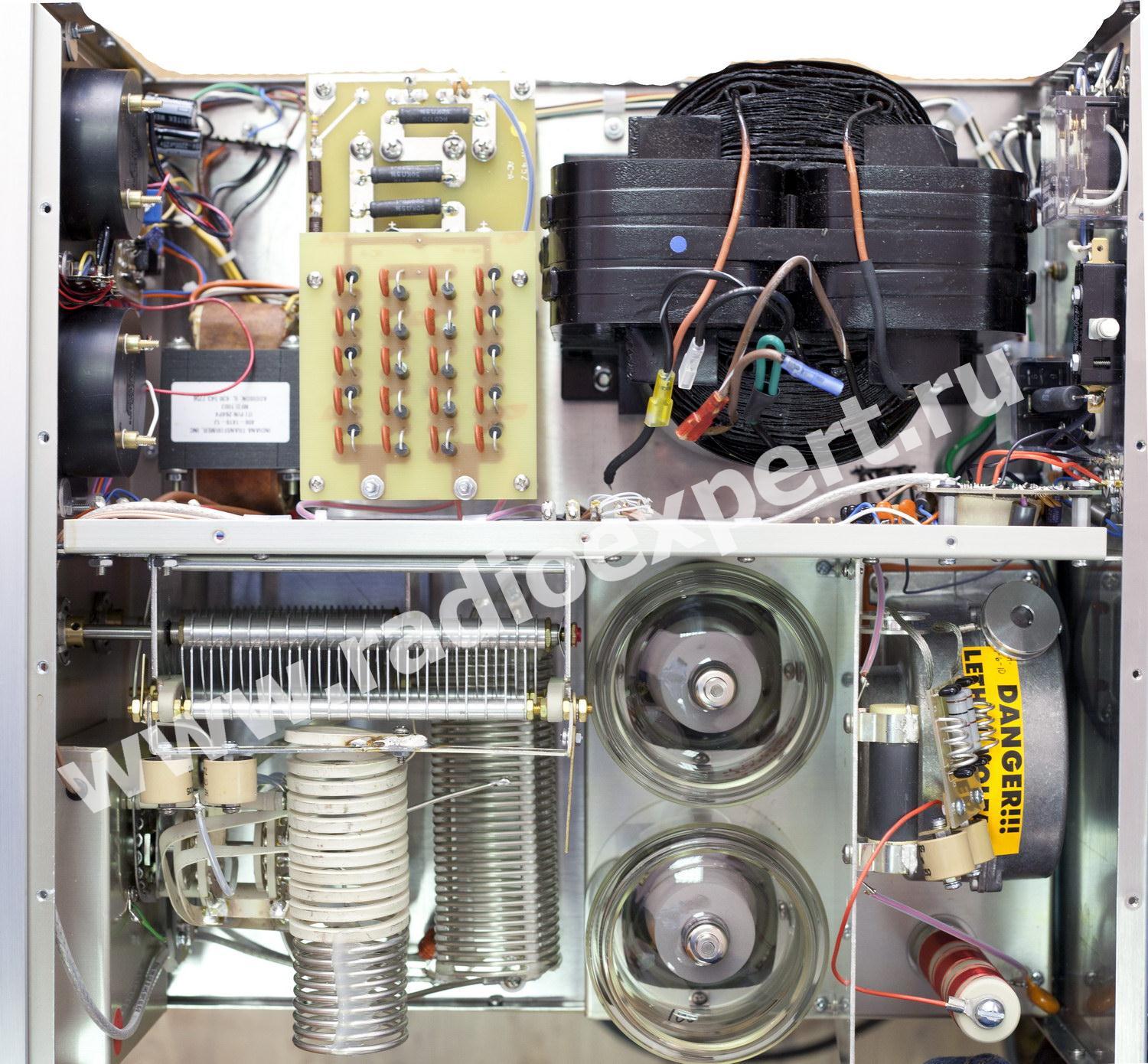

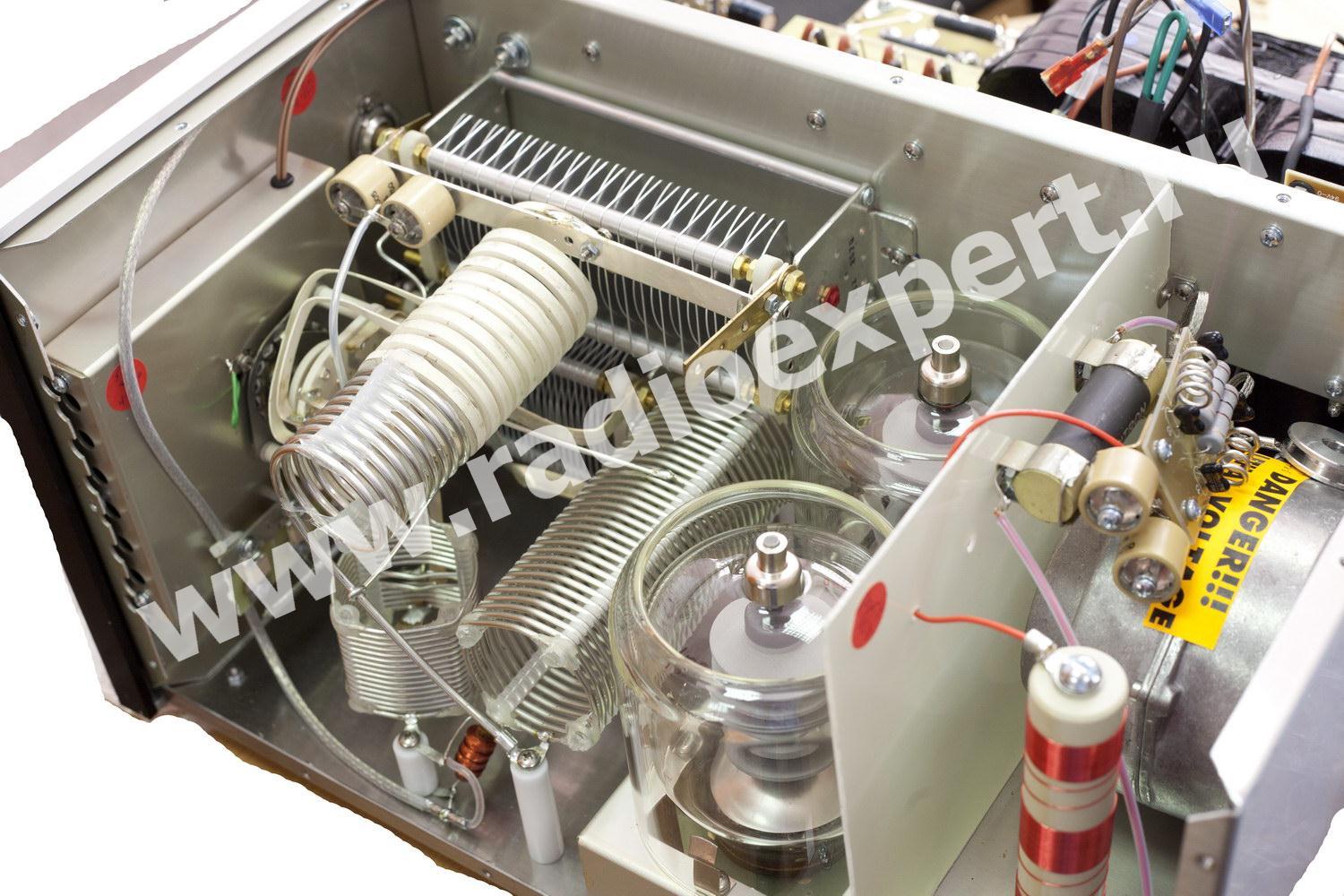

Детали выходного контура (бескаркасные катушки из толстого провода, анодный конденсатор с керамическими изоляторами и большим зазором между пластинами, переключатель диапазонов на керамическом диэлектрике) обеспечивают надежную работу и высокий КПД колебательной системы. Ручки конденсаторов переменной емкости снабжены верньерами с замедлением и индикацией положения роторов.

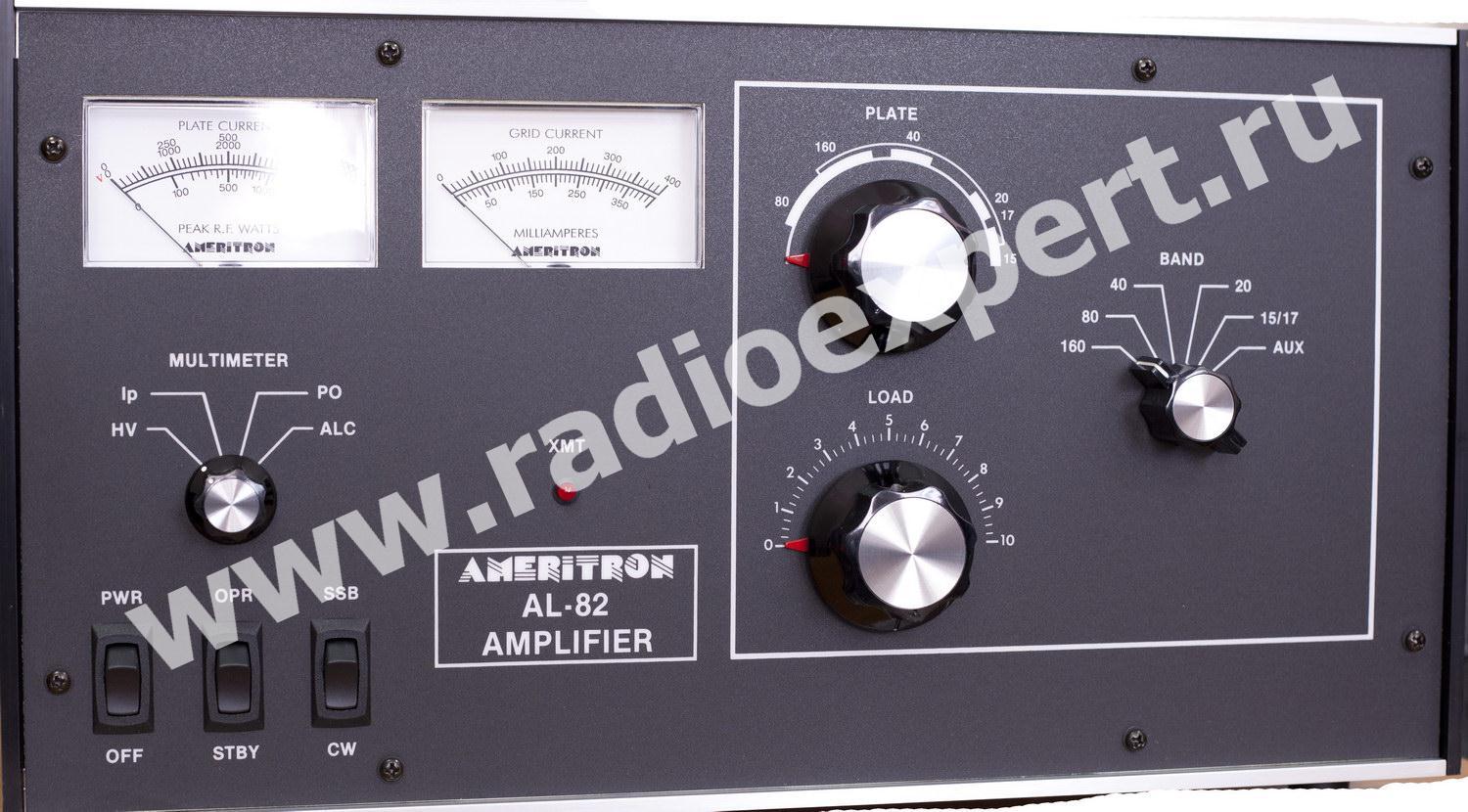

Усилитель Ameritron AL-82X, также имеет систему ALC, переключатель режимов работы и обхода, индикацию работы на передачу и приборы для измерения напряжения источника анодного питания/тока анодов и величины сеточного тока. Оба прибора измерения имеют подсветку. Для работы QSK возможна установка дополнительного модуля QSK-5.
