ATR-30X

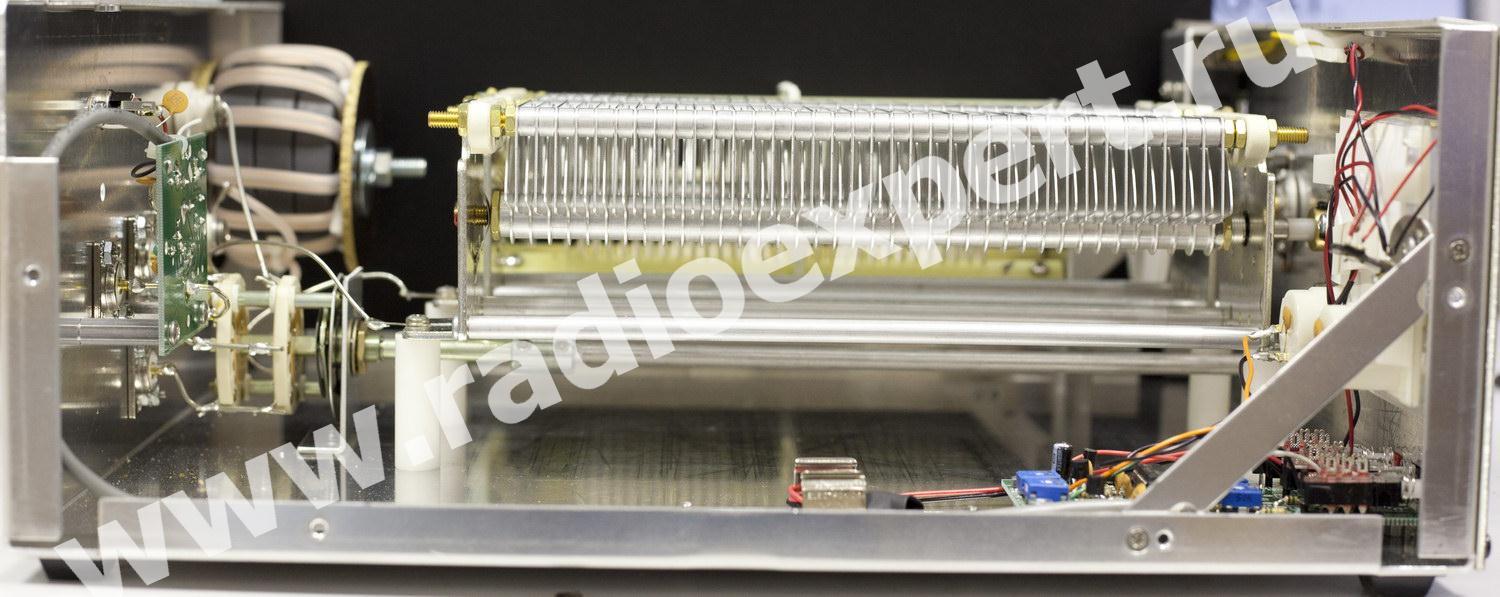

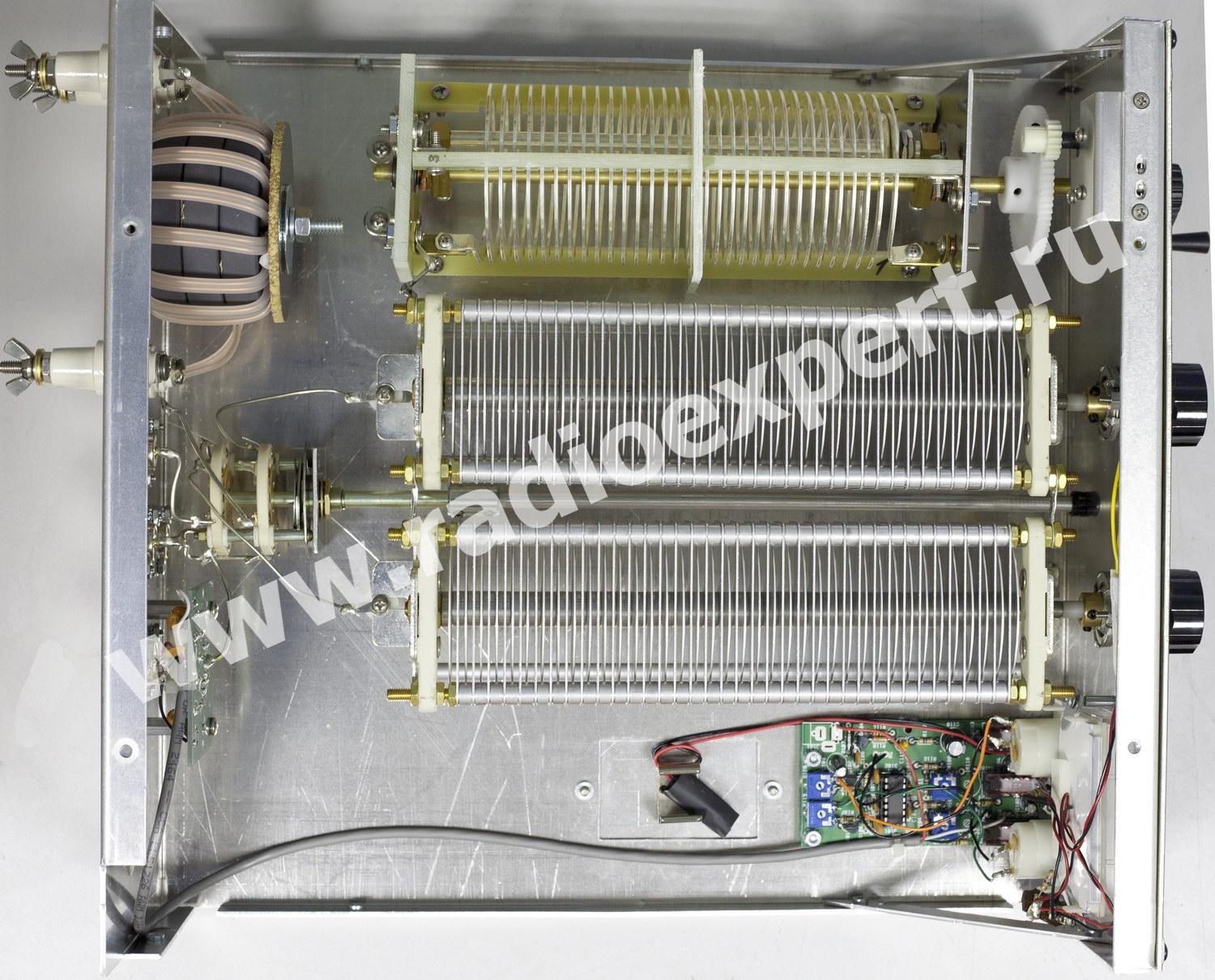

Антенный тюнер Ameritron ATR-30 является самой мощной моделью в линейке тюнеров производимых компанией Ameritron. Максимальная мощность подводимая к тюнеру 3000 Ватт. Тюнер Ameritron ATR-30X построен по Т-образной схеме, с переменной индуктивностью на базе катушки из посеребренной медной шины и подвижным отводом и двух переменных конденсаторов с ротором на шарикоподшипниках установленном на керамическом диэлектрике с емкостью до 500 пФ и воздушным зазором между пластинами 2 мм. Переменная индуктивность Ameritron ATR-30 имеет вращающийся контакт приводимый через верньер с замедлением 6:1 со счетчиком числа оборотов.

Тюнер Ameritron ATR-30, обеспечивает согласования усилителя или трансивера с выходным сопротивлением 50 Ом с различными симметричными и несимметричными антеннами имеющими сопротивление от 35 до 500 Ом при выходной мощности передатчика в режиме несущей достигающей 3000 Ватт в диапазоне 1,8-30 МГц. При немного меньших значениях выходной мощности (1000-1500 Ватт) возможно согласование тюнером Ameritron ATR-30X, нагрузок в более широком диапазоне (от 1 до 2500 Ом.).

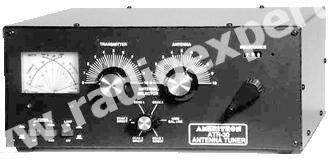

Антенный тюнер Ameritron ATR-30 оснащен двухстрелочным измерителем КСВ и мощности с диапазоном измерений до 3000 Ватт, подсветкой шкалы, возможностью отображения значений средней или пиковой прямой и отраженной мощности. Для подсветки прибора и работы схемы детектора измерителя мощности тюнера Ameritron ATR-30 и КСВ требуется внешний источник питания постоянного тока напряжением 12 Вольт, он не входит в комплект поставки и должен приобретаться дополнительно. Питание схемы детектора измерителя мощности также возможно от батарейки типа "Крона", для которой в корпусе тюнера Ameritron ATR-30 предусмотрено установочное место. Питание автоматически отключается, если со входа тюнера исчезает ВЧ сигнал, что значительно продлевает срок службы батареи.

Антенный переключатель тюнера Ameritron ATR-30 на 6 положений позволяет использовать два вывода для подключения антенн с питанием коаксиальным кабелем в режимах с настрйкой антенны тюнером и в режиме "обхода" тюнера, третий разъем для подключения антенны используется только в режиме "обхода" и может быть использован для подключения антенны или эквивалента нагрузки. Для подключения симметричных антенн внутри тюнера Ameritron ATR-30 расположен симметрирующий трансформатор на трех сложенных вместе ферритовых кольцах большого диаметра. Возможно и подключение антенны типа "длинный луч" с питанием однопроводной линией.
