Дипольная антенна Радиал CW801000

Количество:
Цена:
11 160 руб.
  • Описание
  • Характеристики
  • Отзывы

Эта новая модель CW801000 была создана по многочисленным заявкам радиолюбителей, которых заинтересовала предыдущая разработка антенны City-Windom CW80100, но не устраивало ограничение по мощности. И такая антенна была сделана!

Изменили схему трансформатора: увеличили поперечное сечение ферритового сердечника и применили проводники большего диаметра.

В дросселе также применили увеличенные ферриты, добавили лишний виток, теперь уже фторопластового кабеля, который увеличил отсечку между фидером и излучателем, и повысил пропускаемую мощность.

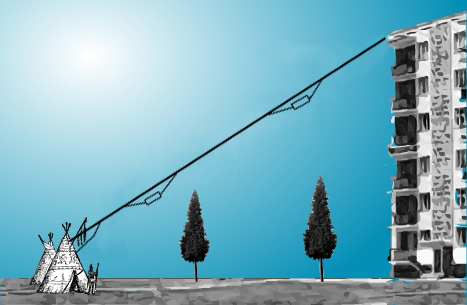

Эти узлы собраны в отдельных стеклопластиковых (а не ПВХ) корпусах. Оба излучателя подключаются отдельно. Причем, чтобы предотвратить провисание кабельного излучателя, послушав совет многих радиолюбителей, его подвесили на отдельном несущем тросике. Такая конструкция значительно повышает надёжность антенны, особенно в современных аномальных погодных условиях с обледенением и жуткими ураганными ветрами.

В комплект входят все необходимые детали для сборки антенны, за исключением фидера, который зависит от расстояния до радиостанции и приобретается отдельно самим пользователем.

Преимущества:
запитка с одного конца антенны
6 диапазонов сразу в одном 50-ти омном разъёме
не требуется тюнер
не требуется «земля»
всего один линейный «провод»
низкая цена
низкий КСВ
1000 Вт пиковой мощности
малый вес
простая установка
полноразмерная конструкция
Высокое усиление на верхних диапазонах

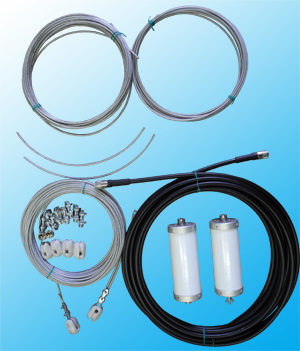

Комплектация антенны CW80100:
1. Комплект для сборки антенны;
2. Инструкция по эксплуатации;
3. Упаковка;


Характеристики антенны Радиал CW801000
80 м по КСВ не более 1,6 3,5-3,8 МГц
40 м по КСВ не более 1,5 7,0-7,2 МГц
20 м по КСВ не более 1,7 14,0-14,35 МГц
17 м по КСВ не более 1,7 18,06-18,31 МГц
12 м по КСВ не более 1,5 24,9-25,14 МГц
10 м по КСВ не более 2 28-29,5 МГц
Импеданс, Ом 50
Тип разъема PL-259
Максимальная мощность, Вт 1000 (PEP)
Длина антенны, м 46
Масса антенны, кг 4,92
Поляризация горизонтальная

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
