Winradio Field Strength Logger Option
WiNRADiO Field Strength Logger Option

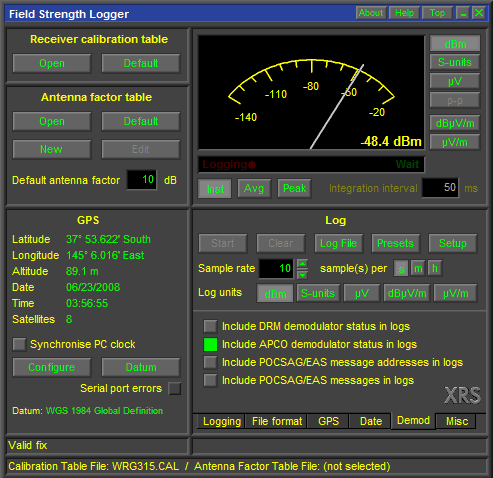

Опция «Field Strength Logger» отображает калиброванные параметры уровня сигнала и напряженности поля. Опция подходит для приёмников WiNRADiO серии G313, G315, G31DDC, G33DDC и G39DDC. Это опция будет полезная везде, где необходимо измерить абсолютную величину силы сигнала или уровня силы поля. Программа позволяет сохранить измеренные значения в файле в определяемых пользователем временных интервалах.
Для использования в географических системах обзора покрытия сигналом Регистратор уровня поля использует GPS-приемник, он используется для вывода на экран и сохранения географических координат места измеренного сигнала.
Уровень сигнала может быть выведен на экран в значениях µV, dBm или S-уровне. Уровень силы магнитного поля может быть выведена на экран в значениях µV/m или dBµV/m.
Могут быть показаны мгновенные, пиковые или средние значения в определяемых пользователем интервалах.
Содержание журналов имеет гибкий формат представления, определяемый пользователем. Существует также возможность для вычисления усиления антенны, и калибровка её параметров для различных частот. Всё это позволяет достигнуть очень точных показаний при измерениях силы поля.
Программа Регистратор уровня поля использует данные от приёмника и калибровочных значений для антенны, сохраненные в доступных для редактирования пользователем таблицах. Эти таблицы содержат константы преобразования, которые используют необработанные значения от внутреннего A/D преобразователя приёмника и переведены в значения dBm (так же эти значения могут быть переведены в значения µV или S-уровни). Таблицы типичных калибровочных значений для приёмников серии 3000 включены в этот плагин. Обратите внимание на то, что, типичные значения констант типичны для всех приёмников, но могут иметь небольшие различия в значениях от одного экземпляра приёмника к другому. Рекомендуется откалибровать приёмник перед использованием для обеспечения максимальной точности. Это может быть выполнено, используя отдельную, бесплатную программу «Калибратор S-метра для серии G3» и для G313.
Програмой поддерживается специальный миниатюрный GPS-приемник, интегрированный с GPS –антенной. Он имеет магнитное основание для простой установки на крыше объёкта или автомобиля. Фильтры позиции и скорости обеспечивают быстрое и надежное считывание данных для мобильных приложений.
Соединительный кабель имеет длину около 3 метров (9 футов). Подключение осуществляется по USB или последовательному порту (клиент должен определить это во время заказа).
