Компания FlexRadio, как и ранее, предлагает своим пользователям любительских трансиверов дисплей анализатора спектра реального времени с высоким разрешением.

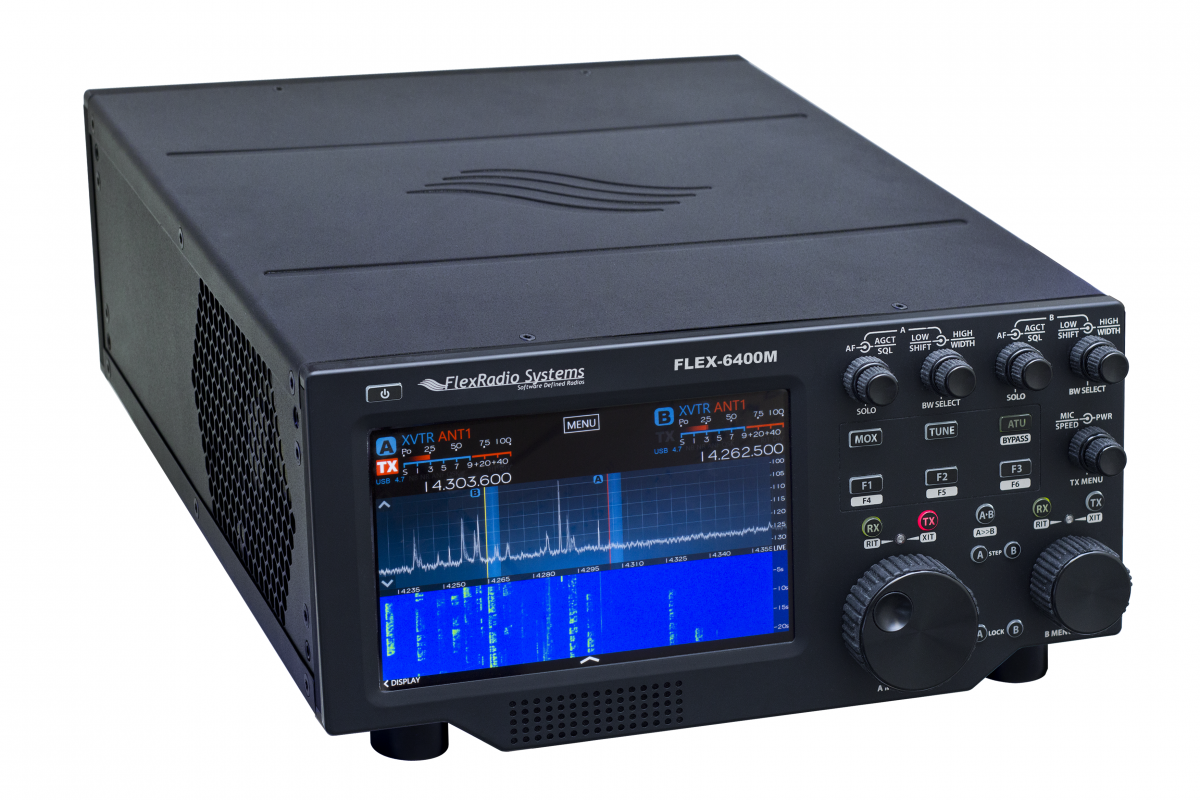

Модель FLEX-6400M включает в себя все возможности FLEX-6400 с дополнением первоклассного 8-дюймового IPS WUXGA сенсорного дисплея с разрешением 1920 х 1200 и удобными органами управления для тех, кто привык к традиционному интерфейсу трансивера, но желает использовать все преимущества SDR оборудования.
В вашем распоряжении будет полноценная картина активности на диапазонах, а также возможность подключения внешнего HDMI-совместимого монитора с разрешением 1920 x 1200 для максимальной наглядности.
По многочисленным просьбам известных любителей соревнований/«охотников за DX» органы управления двух VFO расположены симметрично, что существенно повышает эффективность работы в эфире.
Это полноценный трансивер. Просто включите его питание и работайте в эфире, без ПК, локальной сети или обучающего курса.
В трансивере FLEX-6400M все самые необходимые органы управления находятся под рукой!
Каждый регулятор имеет соответствующую метку и разработан для минимизации движения рук в процессе работы.
Редко используемые органы управления могут быть легко активизированы на большом сенсорном дисплее, в отличие от сложных многофункциональных кнопок и многоуровневых систем меню, традиционных для обычных трансиверов.
Как и во всех современных смартфонах и планшетах емкостной сенсорный ЖК-дисплей содержит набор интуитивных инструментов для масштабирования, настройки и навигации по системе меню.
Основные характеристики | |
ПРИЕМНИК | |
Количество независимых приемников для диапазона/вида излучения (макс.) | 2 |
Динамический диапазон реверсивного смешивания 1/2 кГц (RMDR) | 110/116 dB |
Разрядность/Частота дискретизации АЦП | 16/122.88 млн. выборок в сек. |
Перекрытие по частоте | 30 кГц-54 МГц |
Преселекторы любительских диапазонов | 3-го порядка |
Цифровые беспроводные аудио каналы (DAX)/DAX IQ | 2/2 |
Порты приемных антенн (стационарные/включая порты XVTR) | 1/2 |
Работа в режиме полного дуплекса RX/TX | Да |
ДИСПЛЕЙ АНАЛИЗАТОРА СПЕКТРА/ВОДОПАДА | |
Размер диагонали встроенной панели сенсорного дисплея | 8 дюймов |
Разрешение встроенного дисплея | 1920x1200 |
Подключение/Разрешение внешнего дисплея | 1920x1200/HDMI |
Окно анализатора спектра/водопада (Макс) | 2 |
Полоса спектра/водопада (мин./макс.) | 5 кГц до 7МГц |
Динамический диапазон спектра (Максимальное увеличение) | >145 dB |
Полоса разрешения спектра (мин) | 5.85 Гц |
ПЕРЕДАТЧИК | |
Уровень выходной мощности в диапазонах 160м - 6м | 1-100Вт (25Вт AM) |
Подавление гармоник | < -60 dBc |
Порты трансвертера | 1 |
Частотное перекрытие/мощность трансвертера | 100 кГц - 54 МГц/0 до +10 dBm |
Рабочий диапазон опционального автоматического антенного тюнера | КСВ 3:1 |
Непрерывное перекрытие частот MARS/CAP | Опция |
ОБЩИЕ СВЕДЕНИЯ | |
Виды излучения | SSB, CW, AM, SAM, FM, FREE-DV, RTTY, DIGITAL |
Режим D-STAR | Опциональный ThumbDV |
Интегрированное дистанционное управление | Да |
Опции клиентов Maestro, ПК, MAC, iPhone и iPad Client | Да |
Встроенный громкоговоритель/Мощность | 2Вт Класс D |
Стабильность частоты (0°C - 50°C) | 0.5 ppm (TCXO) |
Генератор с GPS синхронизацией | Опциональный 5 x 10-12 более 24 часов |
Вход внешнего опорного генератора 10 МГц | Да |
Требования к источнику питания | 13.8 VCDC +/- 15% (14 VDC) |
Габариты | 171 мм x 356 мм x 337 мм |
ВНИМАНИЕ!!!
Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
