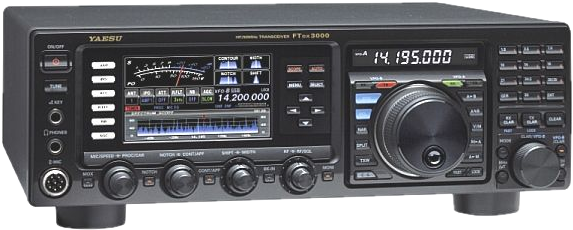

КВ трансивер Yaesu FT-DX3000D

Товар снят с производства и более не поставляется.

Снят с производства
bookmark_outlineВ закладки

В 2012 году на выставке в Дейтоне компания Yaesu показала свой новый трансивер Yaesu FT dx-3000. Этот трансивер относится к аппаратам среднего класса, но по своим параметрам технических характеристик приближается к топовому трансиверу FTdx-5000.

Новейшие разработки сегодняшнего дня воплощаются в удобство использования, качество звучания и хороший сервис.

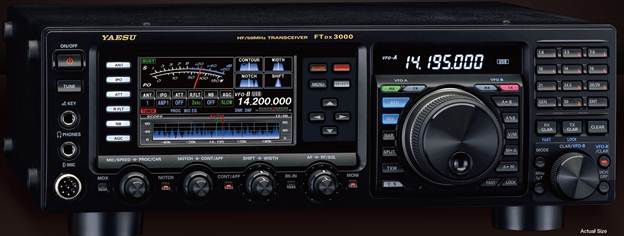

Инженеры компании Yaesu предлагают по-новому взглянуть на то, как может выглядеть трансивер сегодняшнего дня. Передняя панель трансивера имеет «сдержанный стиль» и очень эргономична. Время миллиона ручек и индикаторов уходит в прошлое.

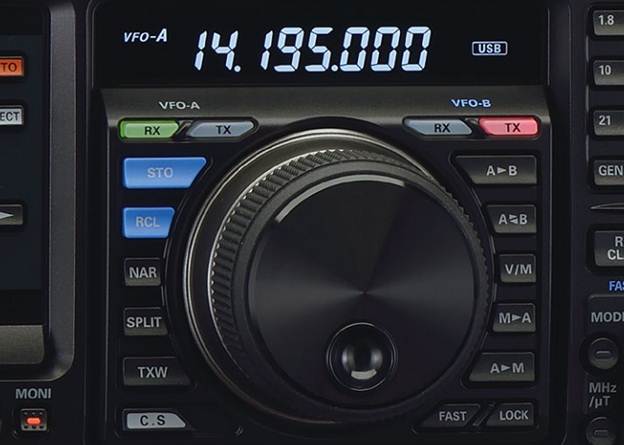

Удобство настройки на частоту обеспечивает цифровой индикатор частоты основного VFO, вынесенный в сторону от информационного экрана. Расположен он непосредственно над валкодером.

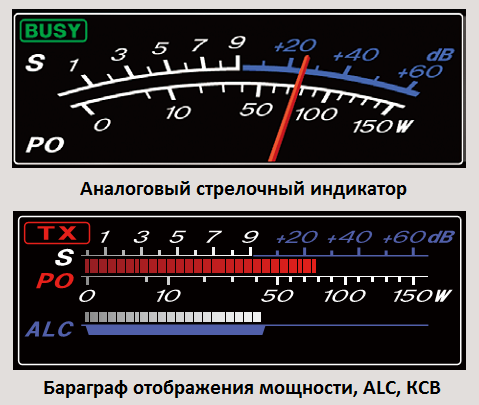

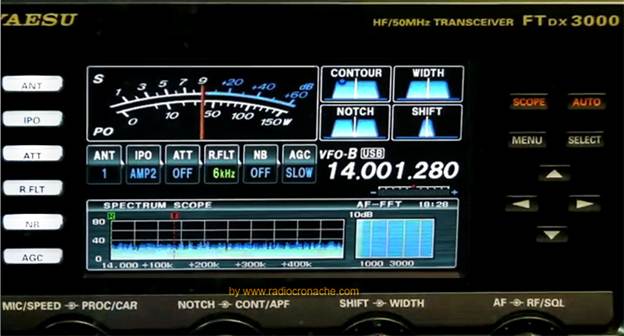

Практически вся информация отображается на одном 4.3” TFT экране. Тут присутствует стрелочный индикатор, который приобретает новый формат отображения и может быть заменён на «бар-индикатор».

Хорошо продуманное размещение основных органов управления позволяет быстро получить доступ к оперативному управлению параметрами трансивера, а на большом экране сразу видно какие изменения сделаны. Все характеристики и параметры фильтров отображаются одновременно.

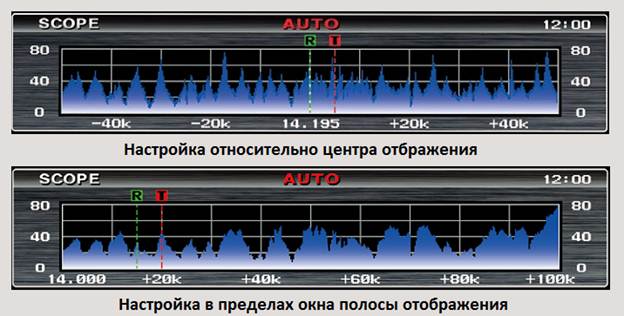

Нововведением в трансиверах Yaesu стало отображение панорамного обзора эфира в полосе от 20кГц до 1МГц. В режиме спектроанализатора возможна перестройка как относительно центра отображения, так и в пределах окна полосы отображения. Для анализа и сравнения, возможно быстрое сохранение показаний спектра

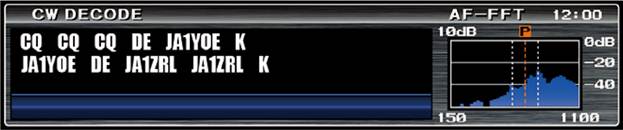

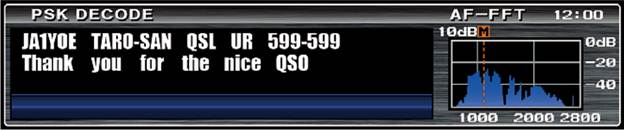

Ещё одним нововведением стала возможность декодирования «на лету» и отображения на информационном экране телеграфных посылок. Эта функция будет полезна начинающим радиолюбителям, только осваивающим телеграфную азбуку. Так же декодируется и отображается PSK и RTTY модуляция на стандартных скоростях в режиме BPSK и QPSK. Протокол декодирования содержит функцию коррекции ошибок.

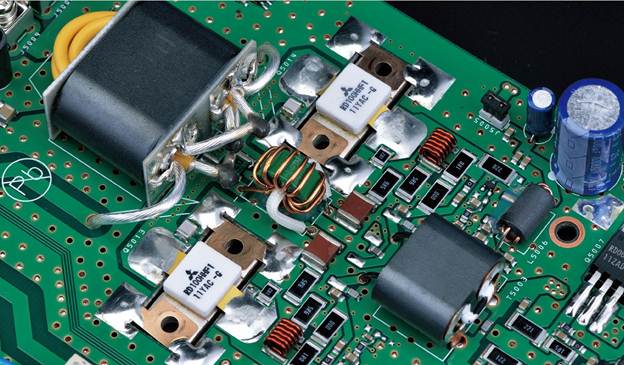

Усилитель мощности трансивера развивает 100 Ватт выходной мощности во всех режимах модуляции и имеет превосходные характеристики по подавлению интермодуляционных и гармонических составляющих. Высокую линейность и стабильность характеристик обеспечивают два транзистора фирмы Митцубиси RD100HHF1 работающих по 2-х тактной схеме. Литой корпус трансивера и продуманная вентиляция обеспечивают эффективный отвод тепла и обеспечивают долговечность работы усилительного каскада.

Трансивер имеет быстрый автоматический тюнер, выполненный на скоростных реле, который обеспечит идеальную настройку большинства типов преднастроенных антенн. Тюнер имеет 100 ячеек памяти, что позволяет мгновенно настроить трансивер на заранее преднастроенные участки частот.

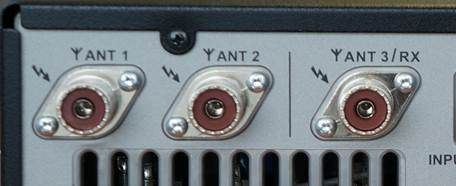

К трансиверу возможно подключение 2-х передающих и одной приёмной антенны.

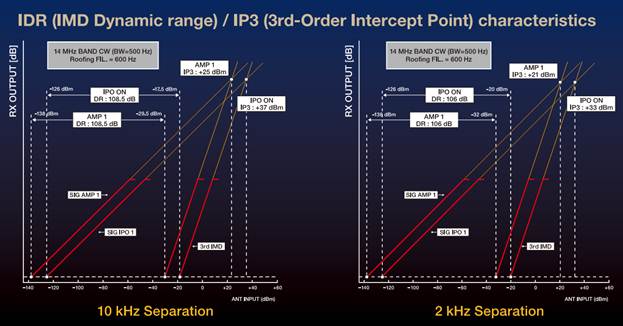

Характеристики динамического диапазона приёмного тракта трансивера приближаются к характеристикам топовых трансиверов и имеют максимальные параметры DR=108дБ и IP3=+37дБ.

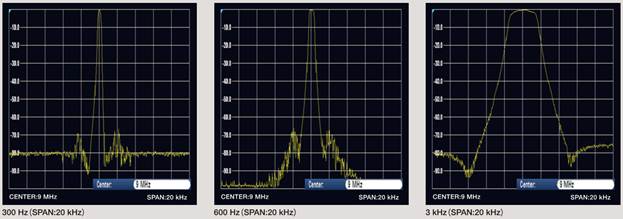

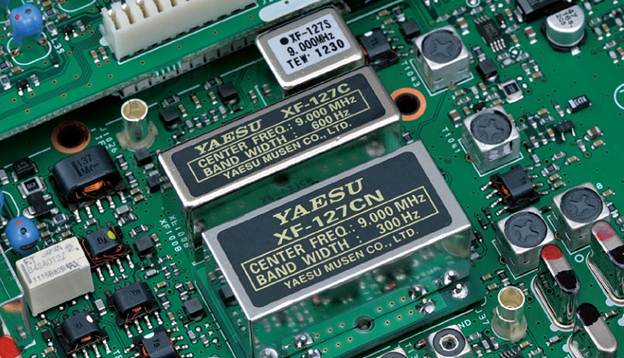

Столь высокие динамические характеристики приёмника достигнуты за счёт применения в приёмном тракте высоко-динамичного смесителя H-класса и высококачественных фильтров основной селекции по единственной промежуточной частоте 9МГц.

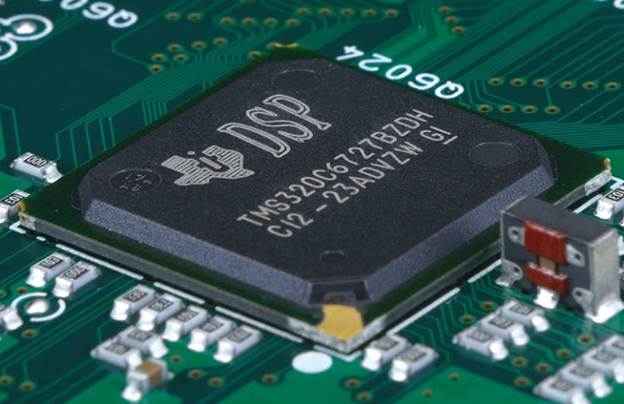

Высокое качество звучания трансивера и всю цифровую обработку сигналов, такую как подавление шумов, формирование полосы звучания на приём и передачу, нотч-фильтры, контур-фильтры, эквалайзер микрофона, обеспечивает высокоскоростной DSP-процессор.

Комплектация трансивера Yaesu FT DX 3000 D

  • Трансивер
  • Тангента-микрофон
  • Инструкция по эксплуатации

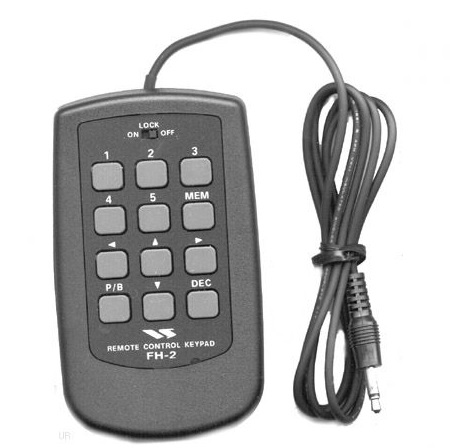

  • Выносная клавиатура управления
  • Шнур питания
  • Предохранитель
  • Аудио-разъём
  • Упаковка
Общие характеристики
Диапазон принимаемых частот 30 кГц - 56 MHz
160 - 6м (Любительские диапазоны)
Диапазон передаваемых частот 160 - 6м (Любительские диапазоны)
Стабильность частоты +-0.5 ppm
Диапазон рабочих температур -10 C- +50 C
Виды модуляции AlA (CW), A3E (AM),J3E (LSB,USB), F3E (FM),
F1 B (RTTY), G1B (PSK}
Шаг частоты 1510 Гц (SSB, CW, & AM), 100Hz (FM)
Импеданс антенного выхода 50 (Небалансный выход)
16.7 - 150 Ом (Небалансный выход тюнера, 1.8- 29.7 МГц)
25 -100 Ом (Небалансный выход тюнера 50 МГц)
Потребляемый ток Приём: 1.8A
Приём (макс. Громкость): 2.1A
Передача (100W): 23A
Напряжение питания Постоянное: 13.8 В ±10% (Отрицательная земля)
Размеры (Ширина x Высота x Глубина)  385 X 115 X 312мм
Масса 10 кГ
Передатчик
Выходная мощность 5 - 100 Ватт (2 - 25 Ватт в АМ)
Типы модуляции J3E (SSB):Балансная
A3E (AM):Маломощная
F3E (FM):Изменением раектанса
Максимальная девиация в ЧМ Широкая: 5.0 кГц/ Узкая: 2.5 кГц
Подавление гармоник Лучше -60 dB ("160 – 10м))
Лучше  -63 dB (6м)
Подавление несущей в SSB Лучше 60 dB
Подавление нерабочей полосы Лучше 60 dB
IMD 3-его порядка -31dB на 14 MHz 100 waltB PEP
Полоса 3 kHz (LSBUSB),500 Hz (CW),
6kHz (AM),16kHz (FM)
Импеданс микрофона 600 Ом
Приёмник

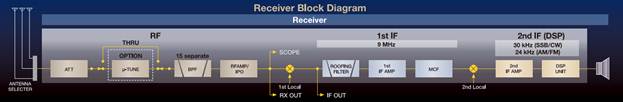

Тип приёмного тракта Супергетеродин с двойным преобразованием
Промежуточные частоты 9.000 МГц /30 кГц (24 кГц для АМФМ)
Чувствительность SSB (Полоса: 2.4кГц, 10 dB S+NIN)
0.211мкВ / (1.8…30 МГц) (AMP 2)
0.125мкВ (50…54 МГц) (AMP 2)
AM (Полоса:6 кГц,10 dB S+NIN,Модуляция 30 %, 400 Гц)
2мкВ / (0.5…1.8 МГц) (AMP2)
2мкВ / (1.8…30 МГц) (AMP 2)
1мкВ (50…54 МГц) (AMP 2)
FM (Полоса:15 кГц, 12 dB SINAD)
0.5 мкВ/ (28…30 МГц) (AMP 2)
0.35 мкВ (50…54 МГц) (AMP 2)
Чувствительность шумоподавителя SSB/CW/AM
2 мкВ (0.1…1.8 МГц)
2 мкВ (50…54 МГц)
FM
1 мкВ (28 - 30 МГц)
1 мкВ (50…54 МГц)
Селективность Вид модуляции: по уровню -6 dB, -60dB
CW/RTTY/PKT:   500 Hz,  750 Hz
SSB:  2.4 кГц,   3.8 кГц
AM:   6 кГц,   15 кГц
FM:   12 кГц,   25 кГц
Подавление внеполосных помех 70 dB (180 - 10m)
80 dB (6m)
Максимальная НЧ мощность 2.5 W на 4 Ом нагрузке при 10% TDH
Импеданс аудиовыхода 4-8 Ом (Номинал: 4 Ом)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
