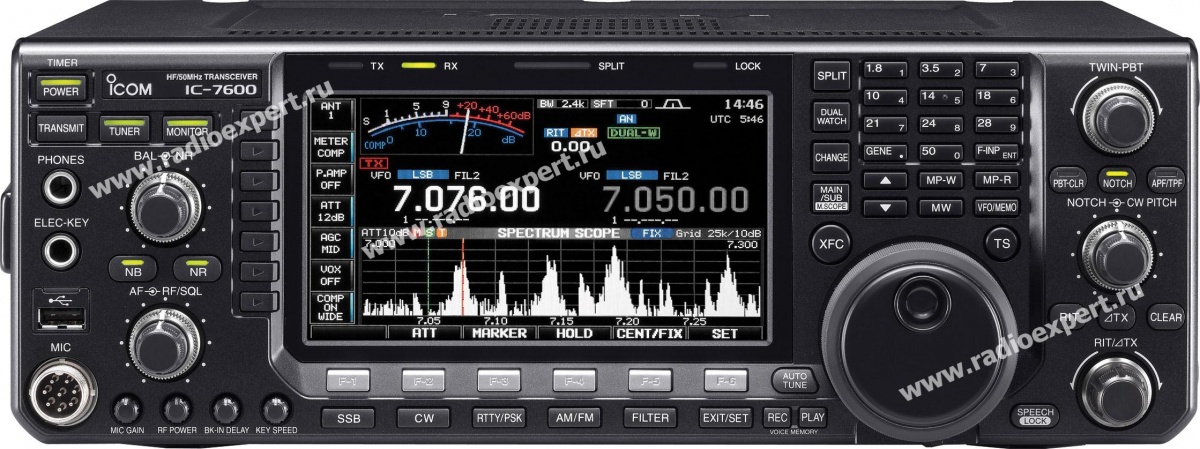

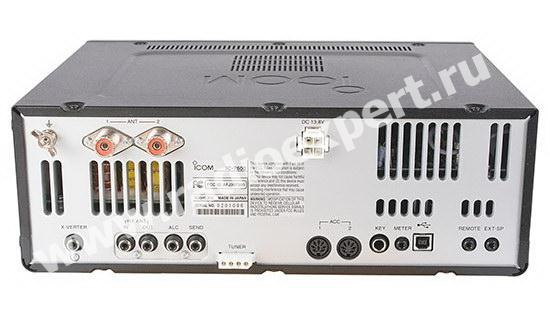

КВ трансивер ICOM IC-7600

Товар снят с производства и более не поставляется!
Взамен выпускается трансивер ICOM IC-7610

Кол-во:
- + Звоните
bookmark_outlineВ закладки

ТОВАР СНЯТ С ПРОИЗВОДСТВА

Взамен выпускается трансивер ICOM IC-7610

Заимствование схемных DSP решений из трансиверов IC-7800/7700, а также более чем 45 летний опыт в разработке аналоговых схемных компонент позволили специалистам ICOM реализовать в новом трансивере ICOM IC-7600 превосходные рабочие параметры.

- Два отдельных DSP модуля
- Фильтр первой ПЧ (руфинг-фильтр) 3 кГц
- Супергетеродин с двойным преобразованием частоты
- Сохранение наиболее важных функций от "старших аналогов" IC-7800/7700.
- Большой ЖК-дисплей 5.8" 400x240 пикселей
- Анализатор спектра в режиме реального времени на отдельном DSP модуле.
- USB разъемы для подключения ПК, карты-памяти, клавиатуры.
- Встроенный PSK31 и RTTY кодеры/декодеры для работы PSK31 и RTTY с помощью подключенной клавиатуры и без использования компьютера.

Основные особенности ICOM IC-7600

Встроенный высокоскоростной автоматический антенный тюнер Антенный тюнер запоминает свои настройки, так что при переключении диапазона тюнер может быстро настроится.

Два отдельных DSP модуля для приема/передачи и анализатора спектра В трансивере ICOM IC-7600 используется два отдельных 32-разрядных DSP модуля. Один для приемо-передающего тракта, а другой для цепи анализатора спектра. Такое схемное решение на основе двух процессоров позволило реализовать в ic-7600 рабочие характеристики, сравнимые с IC-7800/7700.

Новый приемник трансивера ICOM IC-7600, обеспечивает +30 dBm по продуктам третьего порядка и обладает динамическим диапазоном до 104 dB Используя схемные решения, впервые примененные в IC-7800, инженеры компании ICOM поставили цель в трансивере ic-7600 получить высокий динамический диапазон при минимальном уровне искажений. Для ее достижения ICOM использует первоклассные компоненты в схеме приемника IC-7600. Теперь вы сможете спокойно принимать самые слабые сигналы вблизи мощных сигналов других станций.

Приемный тракт с двойным преобразованием частоты Приемник IC-7600 представляет собой супетгетеродин с двойным преобразованием частоты, который снабен специальным модулем подавления зеркального канала в каскаде смесителя второй ПЧ. По сравнению с наиболее распространенной схемой тройного преобразования частот, двойное преобразование гораздо сложнее реализовать, однако она позволяет существенно снизить искажение сигналов и обеспечить высокую линейность ВЧ сигнала, подаваемого на DSP процессор.

Три встроенных фильтра первой ПЧ (руфинг-фильтра) Трансивер Icom ic-7600 снабжен тремя встроенными фильтрами первой ПЧ (руфинг-фильтарми), расположенными перед каскадом первого смесителя. Полоса такого фильтра может быть всего 3 кГц, что позволяет значительно защитить цепь первого смесителя от мощных внеполосных сигналов в режимах CW и SSB.

Цифровой ПЧ фильтр DSP трансивера ICOM IC-7600 позволяет вам "построить" собственный цифровой ПЧ фильтр. Вы можете быстро выбрать полосу фильтра, его форму и центральную частоты, при это продолжая работать с DX-станцией. Три ячейки памяти Icom 7600 для нужных настроек фильтра могут быть использованы для хранения и активизации необходимых параметров мгновенно, что существенно повышает оперативность вашей работы, например, в соревнованиях.

Большой ЖК-дисплей с превосходным углом обзора Трансивер ICOM IC-7600 снабжен превосходным цветным высококонтрастным ЖК-дисплеем c максимальным временем отклика. Это позволяет функционировать анализатору спектра и аналоговому стрелочному индикатору совершенно натурально и точно. Использование светодиодных индикаторов в ic-7600 позволило не только обеспечить более быстрый запуск, но и стабильную яркость, а также длительный срок службы.

Режим анализатора спектра реального времени трансивера ic-7600 Режим анализатора спектра реального времени в трансивере ICOM IC-7600 - теперь отличительный инструмент первоклассного КВ трансивера. Окно мини-скопа ICOM 7600, позволяет вам использовать анализатор спектра одновременно используя другие функции меню. Например, вы можете использовать анализатор спектра ic-7600, одновременно изменяя полосу пропускания и форму ПЧ фильтра. Полоса частот анализатора спектра ic-7600, может быть ±12.5 кГц, ±25 кГц, ±50 кГц и ±100 кГц с центром на вашей рабочей частоте. Кроме этого может быть включен трехуровневый аттенюатор (10 dB, 20 dB, 30 dB).

Работа в режиме RTTY и PSK31 IC-7600, без компьютера Встроенный RTTY/PSK31 демодулятор и декодер в трансивере ICOM IC-7600, позволяет вам вести прием и декодирование RTTY/PSK31 сигнала, так что использование дополнительного устройства или персонального компьютера вам не потребуется! Просто подключите USB клавиатуру к трансиверу ic-7600 и начинайте работать! В трансивере IC-7600 предусмотрено 8 ячеек памяти передачи RTTY/PSK31 сообщений. Вы можете отредактировать и передать сообщения длиной до 62 символов без использования персонального компьютера.

USB порт для управления ICOM IC-7600 с ПК Трансивер снабжен USB портом для управления с персонального компьютера в формате данных CI-V. Кроме этого, сигналы модулятора и принимаемого аудио могут быть переданы по USB кабелю. Используя соответствующее программное обеспечение, пользователь может записывать входящий сигнал или передавать заранее записанные сообщения с персонального компьютера.

Регулировка полосы формирователя SSB сигнала трансивера ICOM IC-7600 Граница полосы излучаемого SSB сигнала трансивера Icom ic-7600, может быть выбрана 100, 300 или 500 Гц (низкочастотный край) и 2500, 2700 и 2900 Гц (высокочастотный край). DВ трансивере ic-7600, предусмотрено сохранение трех комбинаций для обеих границ в памяти. Кроме этого, встроенный аудио эквалайзер трансивера icom 7600, позволяет осуществлять независимую регулировку уровня низких и средних частот в сигнале, так что вы сможете легко сконфигурировать трансивер под особенности вашего голоса

Комплектация трансивера ICOM IC-7600:

1. Трансивер;
2. Ручной микрофон (тангента);
3. Кабель питания;
4. Запасные предохранители;
5. Разъем для CW манипулятора;
6. Ручка для переноски;
7. Инструкция по эксплуатации на русском языке;
8. Упаковка.

Технические характеристики трансивера Icom ic-7600

Общие

Диапазон частот Передача: 1,8/3,5/7/10/14/18/21/24/28/50 МГц
Прием: 0,03-60 МГц
Количество каналов 101
Вид модуляции SSB, CW, RTTY, PSK31, AM, FM
Стабильность частоты ±0,000005
Потребляемый ток Тх 23 А
Rх 3,5 А
Питание 13,8 В ±15% DC
Диапазон рабочих температур 0°С...+50°С
Габариты 340х116х279,3 мм; Размер упаковки:600x540x340 мм
Вес 10 кг; Вес брутто: 16кг.

Передатчик

Выходная мощность SSB, CW, RTTY, PSK31, FM: 100 Вт
AM: 30 Вт
Внеполосное излучение менее -50 дБ (в диапазоне ниже КВ)
менее -63 дБ (в диапазоне 50 МГц)
Подавление нежелательной боковой полосы не менее 55 дБ

Приемник

Чувствительность

SSB / CW / RTTY*: 0,5 мкВ (0,1…1,8 МГц), 0,15 мкВ (1,8…29,9995 МГц), 0,12 мкВ (50…54 МГц)

*-при включенных предусилителях

AM*: 6,3 мкВ (0,1…1,8 МГц), 2,0 мкВ (1,8…29,9995 МГц), 1,6 мкВ (50…54 МГц)

*-при включенных предусилителях

FM: 0,5 мкВ (28…29,7 МГц), 0,3 мкВ (50-54 МГц)
Избирательность SSB: -6 дБ @ 2,4 кГц или -60 дБ @ 3,8 кГц
CW: -6 дБ @ 0,5 кГц или -60 дБ @ 0,9 кГц
RTTY, PSK31: -6 дБ @ 0,35 кГц или -60 дБ @ 0,65 кГц
AM: -6 дБ @ 6 кГц или -60 дБ @ 15 кГц

FM: -6 дБ @ 12 кГц или -60 дБ @ 20 кГц

Подавление внеполосного излучения и побочных каналов более 70 дБ
Мощность динамика 2 Вт

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
