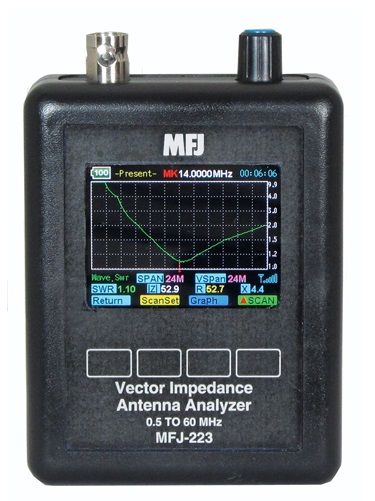

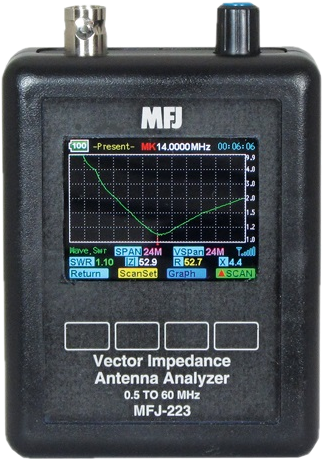

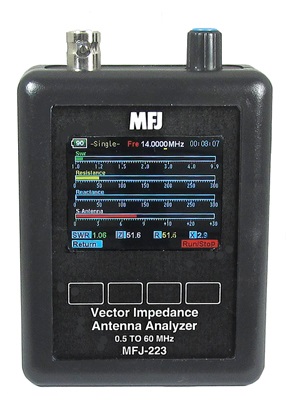

Малогабаритный векторный антенный анализатор MFJ-223 диапазона 0,5 - 60 МГц, выпускается компанией MFJ в дизайне и формате наладонника с цветным графическим TFT 2" дисплеем. Прибор выполнен литом корпусе из темного ударопрочного пластика размерами 6.86 х 8.9 х 2.54 см, вес прибора 0.144 кг.
Источником ВЧ сигнала анализатора является DDS(Direct Digital Synthesis) генератор, что позволило обеспечить точность установки и стабильность частоты и амплитуды генерируемого ВЧ сигнала и положительно сказалось на точности, стабильности и повторяемости результатов измерений. По принципу подключения исследуемой цепи и обработке полезного сигнала прибор относится к классу VNA(Vector Network Analyzer) однопортовых векторных анализаторов.
Питание MFJ-223 осуществляется от внутренней литий-полимерного аккумулятора номинальным напряжением 3,7 В и емкостью 1800 мАч, на дисплее включенного прибора отображается статус аккумулятора в процентах от его полной емкости. Зарядка аккумулятора производится через микро-USB разъем на нижнем торце корпуса. Процесс зарядки управляется внутренним контроллером, индикация зарядки - светодиодом, размещенным рядом с USB разъемом. Изготовителем рекомендован кабель MFJ-5431 для подключения прибора к внешнему источнику и зарядки аккумулятора, однако возможно использование иного USB кабеля с соответствующими разъемами.
Области применения MFJ-223
Измерения характеристических параметров антенной цепи при проверке или настройке антенн на максимальную эффективность;
Измерение характеристических параметров кабелей, трапов и симметричных линий, при настройке и согласовании линий приемо-передачи.
MFJ-223 непосредственно измеряет следующие характеристические параметры исследуемой электрической цепи или тракта приемо-передачи ВЧ сигнала:
величины активной и реактивной части импеданса элемента электрической цепи или исследуемого тракта на заданной частоте или в полосе частот в режиме сканирования
уровень помех, наведенный в исследуемой цепи мощными внешними источниками ВЧ электромагнитного излучения (к примеру, радиовещательными станциями, мощными импульсными источниками питания, электросваркой и т.д.)
По непосредственно измеренным параметрам исследуемой цепи прибор вычисляет другие важные характеристики электрических цепей
комплексное электрическое сопротивление Z (от 0 до 600)Ом элемента электрической цепи или исследуемого тракта на заданной частоте или в полосе частот в рабочем диапазоне частот прибора
отражает степень согласованности электрической цепи или тракта приемо-передачи ВЧ сигнала (тракта АФУ)с источником сигнала на заданной частоте или в полосе частот рабочего диапазона прибора
частота, на которой элемент цепи или АФУ, линия или тракт приемо-передачи ВЧ сигнала будет обеспечивать максимальный КПД передачи энергии источника ВЧ сигнала
Дополнительные функции
обеспечивает в качестве генератора ВЧ (ГСС) в диапазоне рабочих частот на согласованной нагрузке 50 Ом мощность гармонических колебаний +5дБм +-1 дБ, со стабильностью частоты < 5 ppm, шагом перестройки 100 Гц и уровнем побочных излучений не более -20 дБ
Основные особенности MFJ-223
отображает информацию о режиме работы прибора, о значениях измеренных величин, о статусе внутреннего источника питания, времени работы в режиме энергосбережения и т.д.
служат для выбора и переключения режимов работы анализатора и выбора отображаемой на дисплее информации
нажатие на ручку служит для включения/выключения анализатора, а также для подтверждения выбора режима работы DDS генератора и ручного пуска или останова генератора;
вращение ручки служит для переключения шага перестройки DDS генератора в одночастотноv режиме 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц или для переключения полосы свипирования DDS генератора в режиме сканирования 0.3 МГц, 0.6 МГц, 1.2 МГц, 2.4 МГц, 6 МГц, 12 МГц, 24 МГц, 48 МГц;
служат для отображения значений измеренных параметров при наведении маркера на любую позицию шкалы частоты в режиме сканирования
сохраняет данные последнего измерения после выключении прибора
служит для подключения прибора к исследуемой цепи с помощью ответного штекера BNC (male)
таймер автоотключения прибора с индикацией на дисплее времени работы от аккумулятора
