Антенный анализатор MFJ-259C

Количество:
Цена:
20 218 руб.
СрокГарантии : 6 месяцев
  • Описание
  • Характеристики
  • Отзывы
  • Файл

Модель MFJ-259C считывает КСB; Комплексное сопротивление на радиочастоте: активное (R) и реактивное (X) сопротивление или модуль (Z) и фазу (в градусах); Потери в коаксиальном кабеле (дБ); Длину коаксиального кабеля и расстояние до точки повреждения; Потери при обратном распространении; Коэффициент отражения; Индуктивность; Емкость; Напряжение аккумуляторной батареи. Цифровые показания на ЖКИ; частотный диапазон 530 кГц - 230 МГц; частотомер; стрелочные измерители; зарядное устройство для Ni-Cad/Ni-MH аккумуляторной батареи; экономия заряда аккумуляторной батареи; предупреждение о недопустимом снижении напряжения аккумуляторной батареи; плавное снижение скорости настройки и многое другое…

MFJ-259C - самый популярный в мире анализатор КСВ сейчас стал значительно лучше и предоставляет вам больше возможностей, чем прежде!

Модель MFJ-259C дает вам полную картину качества работы вашей антенны. Позволяет считывать КСВ и комплексное сопротивление антенны в диапазоне от 530 кГц - 230 МГц. Считывает комплексное сопротивление как активное и реактивное сопротивление (R+jX) или как модуль (Z) и фазу (в градусах). MFJ-259C - позволяет определять коэффициент укорочения, потери в коаксиальном кабеле в дБ, длину коаксиального кабеля и расстояние до точки короткого замыкания или обрыва в футах (1 фут = 0,304 м). MFJ-259C - позволяет считывать значения КСВ, потерь при обратном распространении и коэффициента отражения на любой частоте одновременно с одного взгляда. Также считывает значения индуктивности в мкГн и емкости в пФ на радиочастоте.

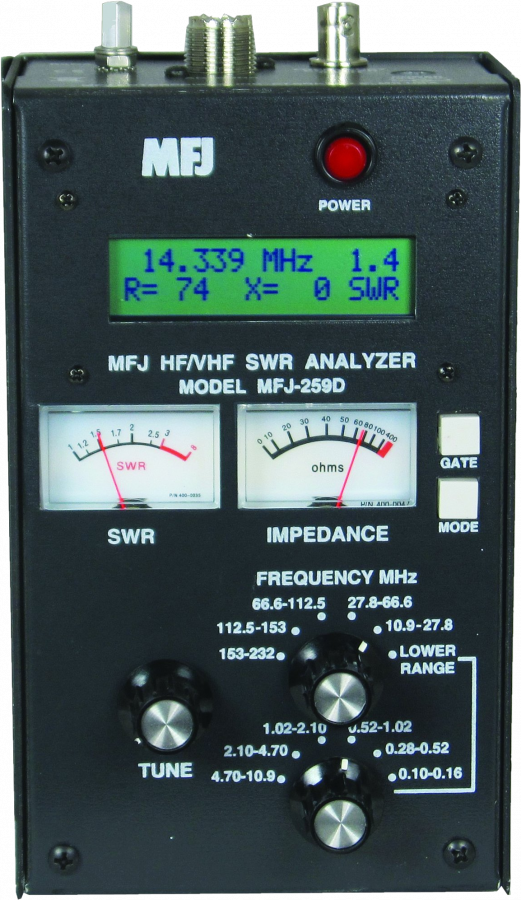

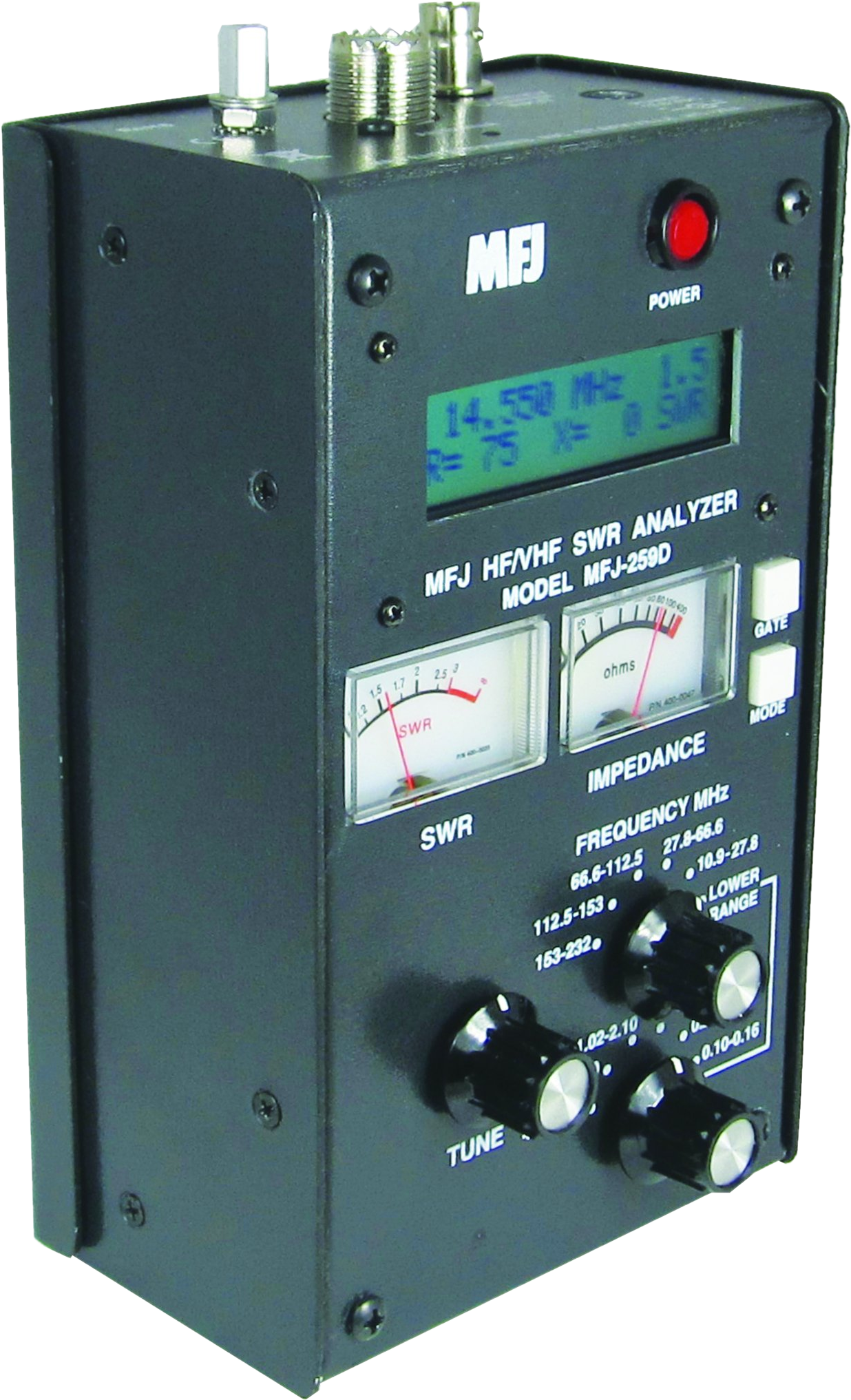

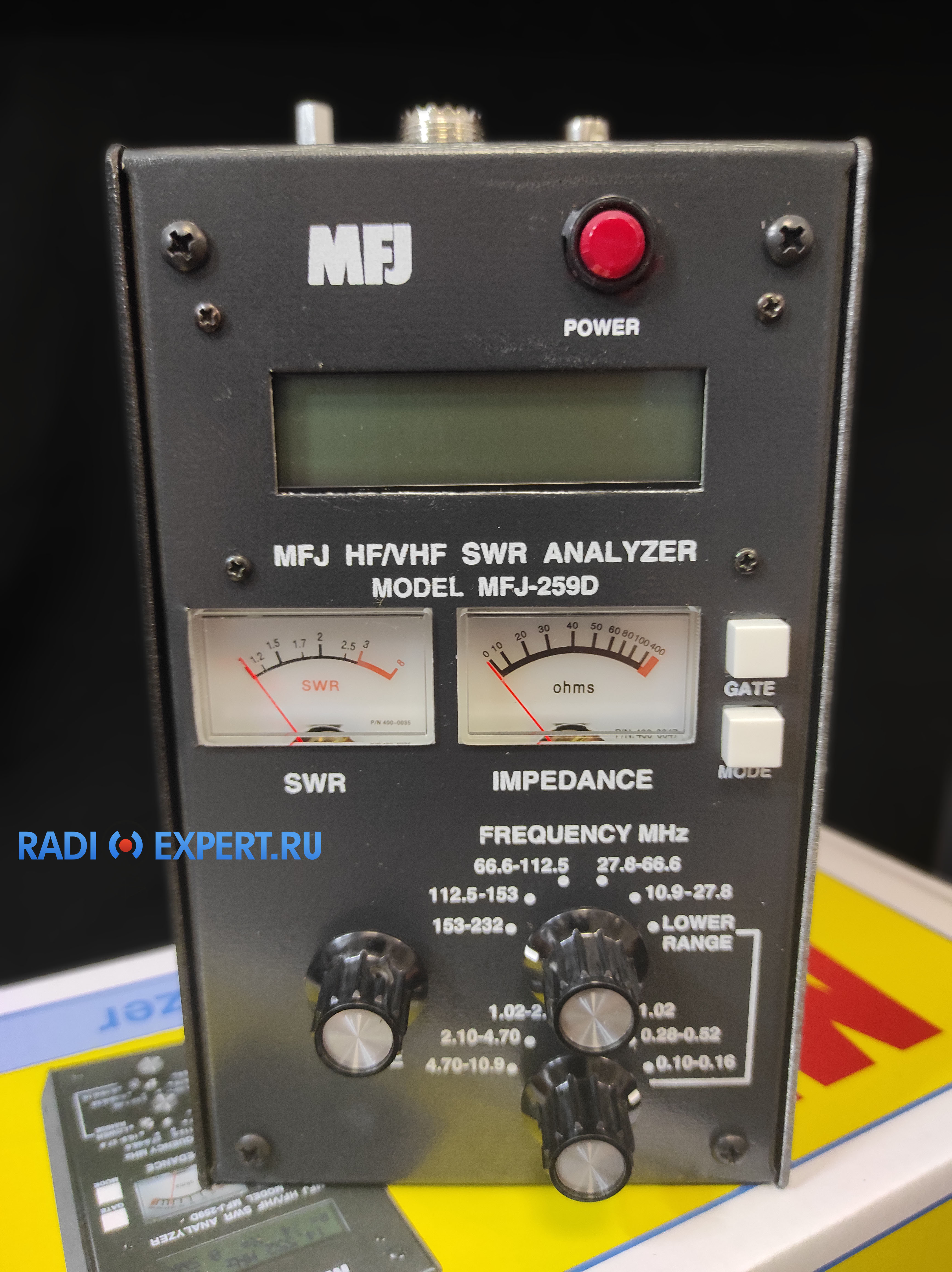

Большой удобный для считывания двухстрочный экран ЖКИ и стрелочные измерители MFJ-259C четко отображают необходимую информацию.

Устройство содержит встроенный частотомер, зарядное устройство Ni-Cad аккумуляторной батареи, средства экономии заряда аккумуляторной батареи, предупреждения о недопустимом снижении напряжения аккумуляторной батареи и плавного снижения скорости настройки, а также многое другое!

MFJ-259C - сверхпростой в использовании! Просто установите в нужное положение переключатель диапазонов и крутите диск – так же, как в своем трансивере. КСВ и комплексное сопротивление отображаются мгновенно!

Вот что можно сделать с антенным анализатором MFJ-259C

Определить истинную резонансную частоту своей антенны.
Отрегулировать диполи и вертикальные элементы.
Отрегулировать антенны типа «волновой канал», квадратные, рамочные и прочие антенны, изменить относительное расположение и высоту антенны и наблюдать за мгновенными изменениями КСВ, активного и реактивного сопротивления. Вы точно определите, что нужно делать, просто глядя на дисплей.
Произвести точную настройку капризных мобильных ВЧ антенн за несколько секунд на большую дальность - не подвергая свой трансивер воздействию высокого КСВ.
Измерить полосу пропускания антенны при величине КСВ 2:1 в одном диапазоне или проанализировать ее характеристики в нескольких частотных диапазонах от 530 кГц - 230 МГц!
Проверить КСВ за пределами радиолюбительского диапазона, не нарушая правил FCC.
Выдвинуть предположения о построении и регулировке согласующих цепей и симметрирующих устройств.
Измерить расстояние в футах до короткозамкнутого или разомкнутого места в неисправном коаксиальном кабеле.
Измерить длину коаксиального кабеля, потери в коаксиальном кабеле, коэффициент укорочения,полное сопротивление.
Измерить индуктивность и емкость.
Измерить резонансную частоту и приблизительную добротность резонансных контуров, согласующих шлейфов, передающих линий, радиочастотных дросселей, настроенных цепей и симметрирующих устройств.
Отрегулировать антенный тюнер для идеального 1:1 согласования, не создавая помех другим станциям.
И это только начало!

Модель MFJ-259C - это полностью законченная станция тестирования радиолюбительских систем, включающая частотомер, генератор радиочастотных сигналов, SWR AnalyzerTM, анализатор активного и реактивного сопротивления на радиочастоте, анализатор коаксиального кабеля, измеритель емкости / индуктивности и т.д.!

Берите его куда угодно

Переносной, берите его куда угодно – в трудно доступные места, высотные сооружения, в экспедиции по экзотическим местам. Пользуйтесь 10 AA или Ni-Cad либо Ni-MH аккумуляторными батареями (не входят в комплект поставки) или сетью переменного тока 220 В через преобразователь. Размеры прочного металлического корпуса составляют всего 100 х 50 х 156 мм.

Насколько хороша модель MFJ-259C?

MFJ SWR AnalyzersTM работает настолько хорошо, что многие изготовители антенн пользуются им в своих лабораториях и на производственных линиях, экономя тысячи долларов на расходах на приобретение измерительных приборов! Его повсеместно используют профессионалы всего мира.

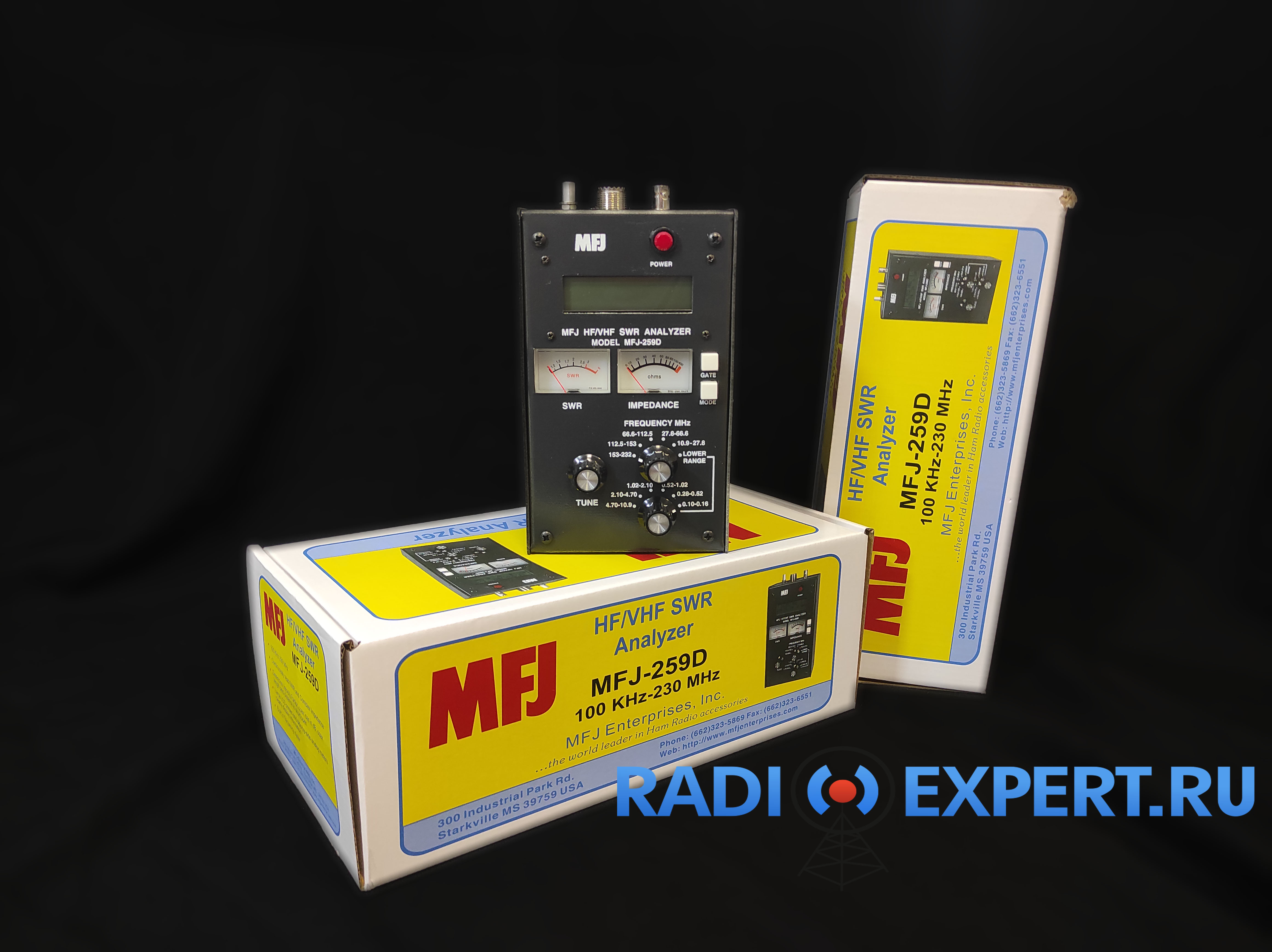

Комплектация анализатора антенн MFJ-259C:
1. Анализатор MFJ-259C;
2. Инструкция по эксплуатации на английском языке;
3. Упаковка;

Основные характеристики антенного анализатора MFJ-259B

Частотный диапазон 530 кГц - 230 МГц (9 диапазонов)
Индикация КСВ Стрелочная + LCD
Индиикация импеданса Стрелочная + LCD
Питание 12 Вольт (батареи или блок питания)
Размеры 100 х 50 х 156 мм
Масса - (Без батарей)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
