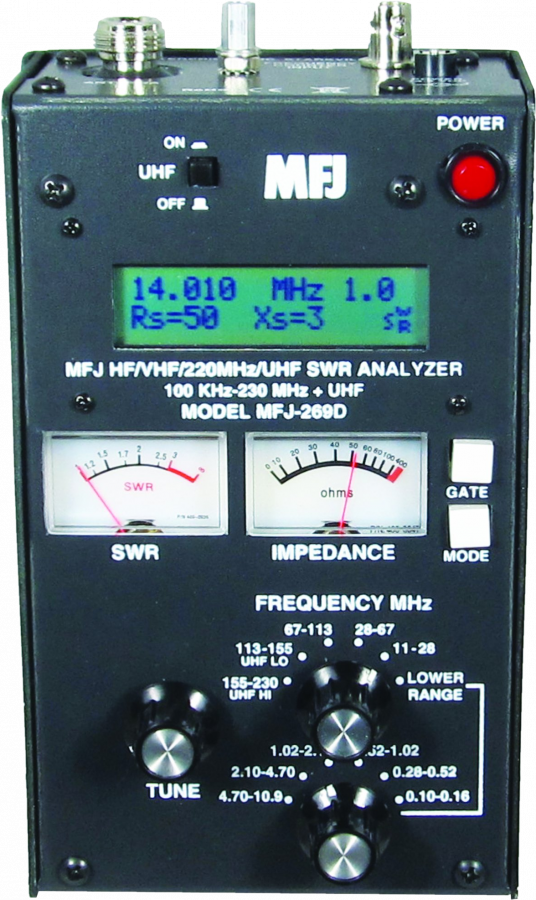

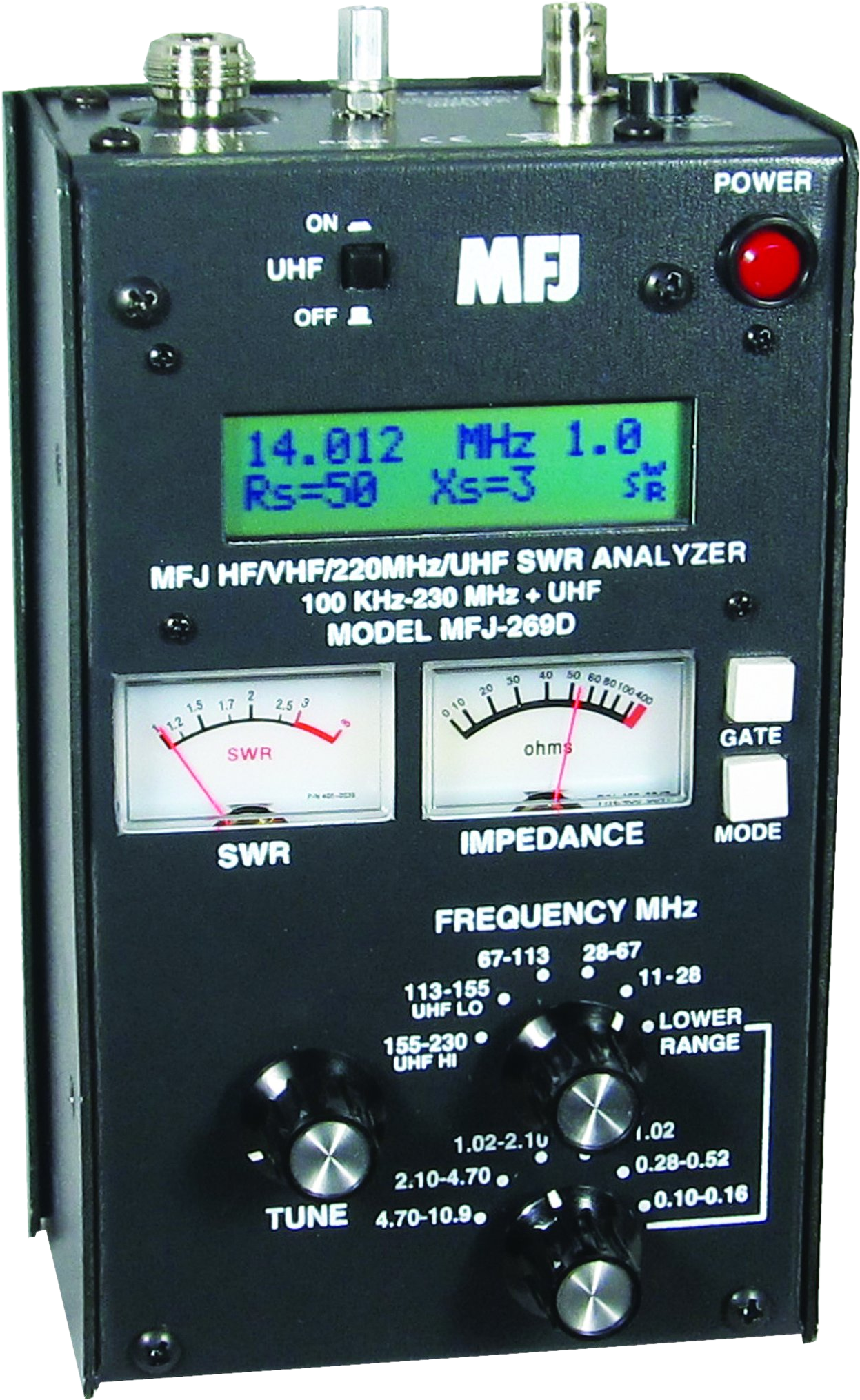

Антенный анализатор MFJ-269D

Товар более не поставляется

Кол-во:
- + Звоните
bookmark_outlineВ закладки

MFJ-269D - антенный анализатор диапазона 0.1 - 230 / 415-470 МГц.

Отличается от прежних версий расширенным частотным диапазоном.
Внимание! Старые версии MFJ-269, MFJ-269B, MFJ-269C - сняты с производства и более не поставляются!

Анализатор КСВ MFJ-269D является дальнейшим развитием модели MFJ-259. За счет применения специально подобранных высокочастотных планарных компонентов схемы измерительного моста, малошумящих усилителей и оптимально сконструированного монтажа элементов высокочастотной части схемы, в приборе удалось увеличить диапазон рабочих частот UHF, который в этом приборе перерекрываеет также полосу частот от 415 до 490 МГц, а также расширить диапазон непосредственно измеряемыых значений сопротивления до 1500 Ом, сохраняя приемлемые чувствительность и точность измерений.

Прибор выполнен в идентичном младшей модели малогабаритном металлическом корпусе, экранирующем схемные элементы прибора и уменьшающем влияние помех, размеры 102х172х50 мм и вес прибора 0,45 кг(Без батарей) позволяют в процессе работы с прибором без напряжения удерживать его одной рукой.

Питание прибора номинальным напряжением 13,8 В осуществляется от внутренней батареи (десять алкалиновых элементов или никель-кадмиевых аккумуляторов типоразмера АА), размещаемой под съемной задней крышкой прибора. Возможно питание и/или зарядка аккумуляторов от внешнего источника, изготовителем рекомендован тип MFJ-1312D, однако можно применить и иной источник постоянного напряжения обеспечивающий напряжение 14.5 В с током 150 мA.
Внимание: для безаварийной работы прибора постоянное напряжение внешнего источника не должно быть менее 11 и более 16 вольт при номинальном токе 150 мА.

Области применения MFJ-269D

  • Измерения параметров и характеристик антенной цепи, при настройке антенны на максимальную эффективность;
  • Измерения параметров и характеристик антенного тюнера при его настройке;
  • Измерения параметров и характеристик коаксиального кабеля, при расчете и выборе рабочих параметров , определении места повреждения и подборе длины;
  • Измерения параметров и характеристик фильтра, при выборе или настройке фильтра по (или на) заданным(е) параметрам(ы);
  • Измерения параметров постоянных или настраиваемых заглушек, при выборе или настройке заглушки по (или на) заданным(е) параметрам(ы);
  • Измерение параметров трапов и симметричных линий, при настройке и согласовании линии передачи;
  • Измерение параметров емкостей и индуктивностей на радиочастотах, при подборе малых емкостей и индуктивностей по заданным параметрам;
  • Измерение волновых параметров и характеристик усилителей, ВЧ трансформаторов и других радиокомпонентов.

MFJ-269D непосредственно измеряет следующие параметры исследуемой электрической цепи или тракта приемо-передачи ВЧ сигнала:

По непосредственно измеренным параметрам исследуемой цепи прибор вычисляет другие важные характеристики электрических цепей

Дополнительные фунции

Основные особенности MFJ-269D

Комплектность поставки антенного анализатора MFJ-269D

  • Анализатор MFJ-269D;
  • Инструкция по эксплуатации;
  • Упаковка;

Внимание! Встраиваемые аккумуляторы (батареи), являются опцией и докупаются отдельно!

Основные характеристики антенного анализатора MFJ-269D

Частотный диапазон 0,1-230/415-470 МГц
Индикация КСВ Стрелочная + LCD
Индиикация импеданса Стрелочная + LCD
Питание 12 Вольт (батареи или блок питания)
Размеры 102 х 172 х 50 мм
Масса 0,45(Без батарей)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
