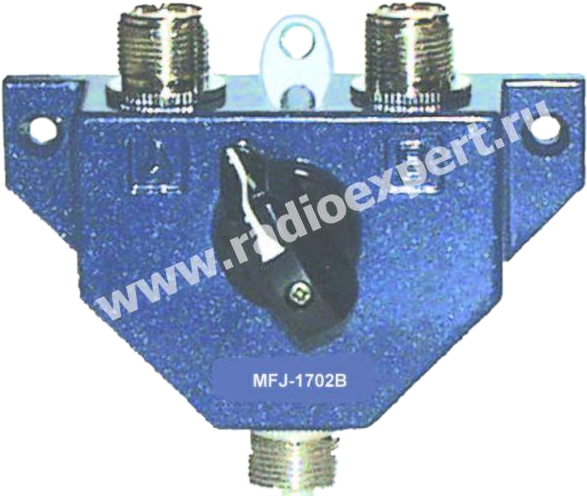

Антенный коммутатор MFJ-1702

Переключение: 1 вход на 2 выхода
Диапазон частот: 0-600 МГц
Мощность: 2000 Ватт

Кол-во:
- + Звоните
bookmark_outlineВ закладки

MFJ-1702 - простой двухпозиционный антенный коммутатор. Максимальная пиковая подводимая мощность 2500 ватт в SSB и 1000 ватт в режиме CW. Рекомендуется использовать на частотах до 450 МГц. Потери менее 0.2 Дб, КСВ в полосе 0-600 МГц не более 1.2. Литой металлический корпус с отверстиями для крепления.

Варианты подключения антенного коммутатора

Вариант 1: Одна радиостанция и две антенны

  • Подключается выход с радиостанции к общему разъему MFJ-1702
  • Антенны подключаются к любому из разъемов А и В

Вариант 2: Две радиостанции и одна антенна.

  • Антенна подключается к общему разъему коммутатора MFJ-1702
  • Радиостанции подключаются к любому из разъемов А и В

Комплектация коммутатора MFJ-1702

  1. Коммутатор;
  2. Упаковка;

Основные характеристики коммутатора MFJ-1702

Число коммутируемых входоввыходов: 1 ->2
Потери менее 0.25 дБ
Частотный диапазон 0-600 МГц
Волновое сопротивление 50 Ом
Мощность 2000 Ватт
Разьемы SO-239
Размеры 77x50x50 мм (ШхВхГ)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
