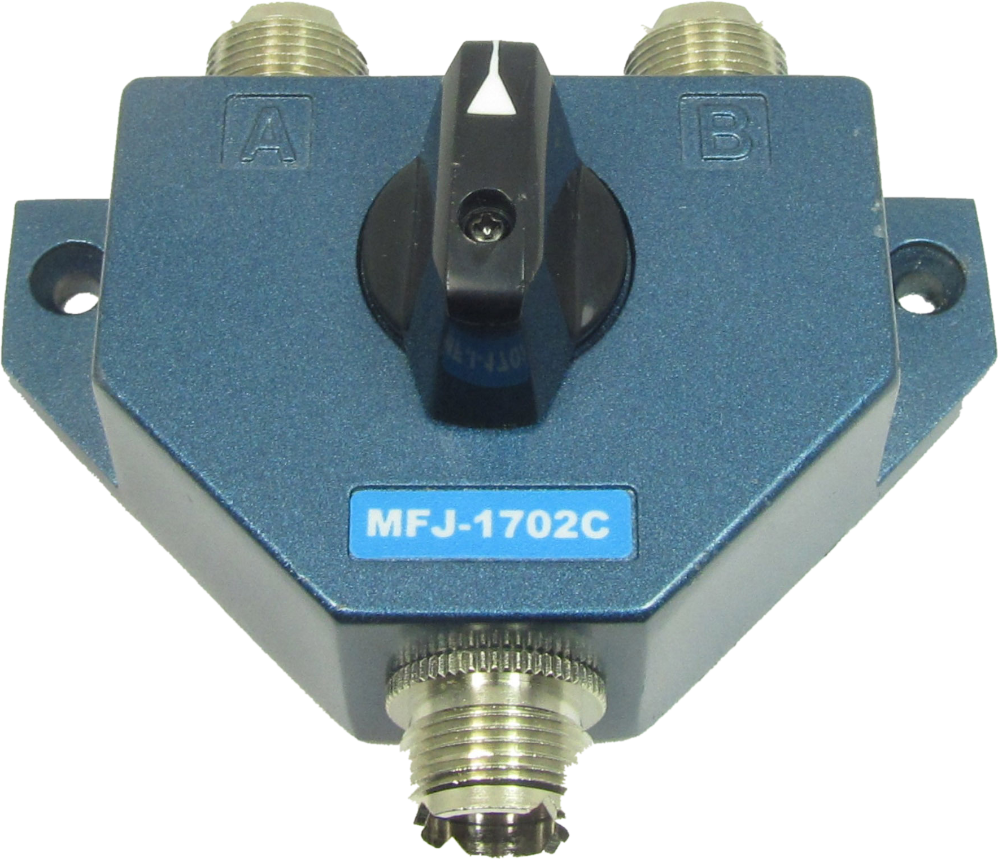

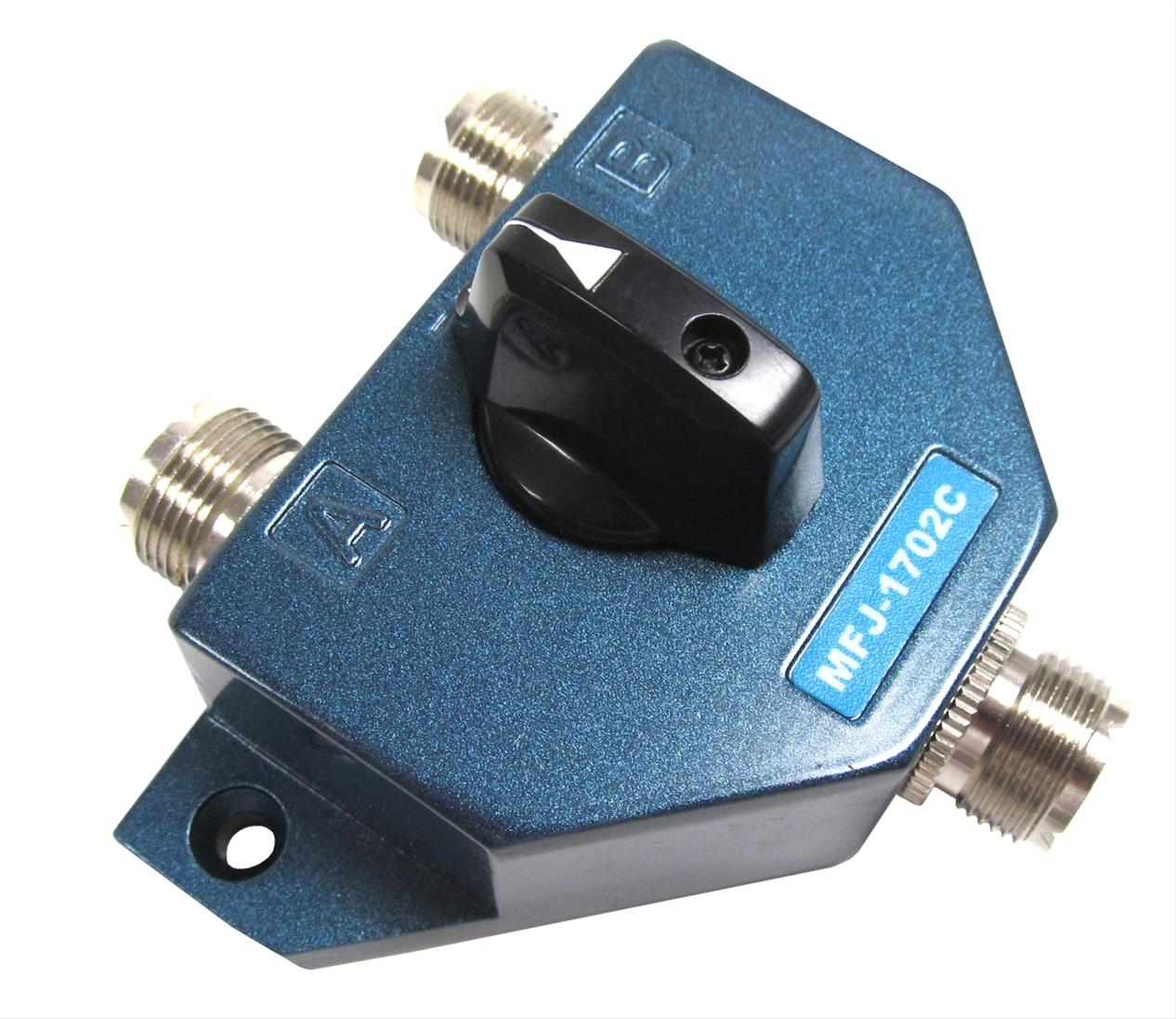

Антенный коммутатор MFJ-1702C

Количество:
Цена:
2 875 руб.
СрокГарантии : 12 месяцев
  • Описание
  • Характеристики
  • Отзывы
  • Файл

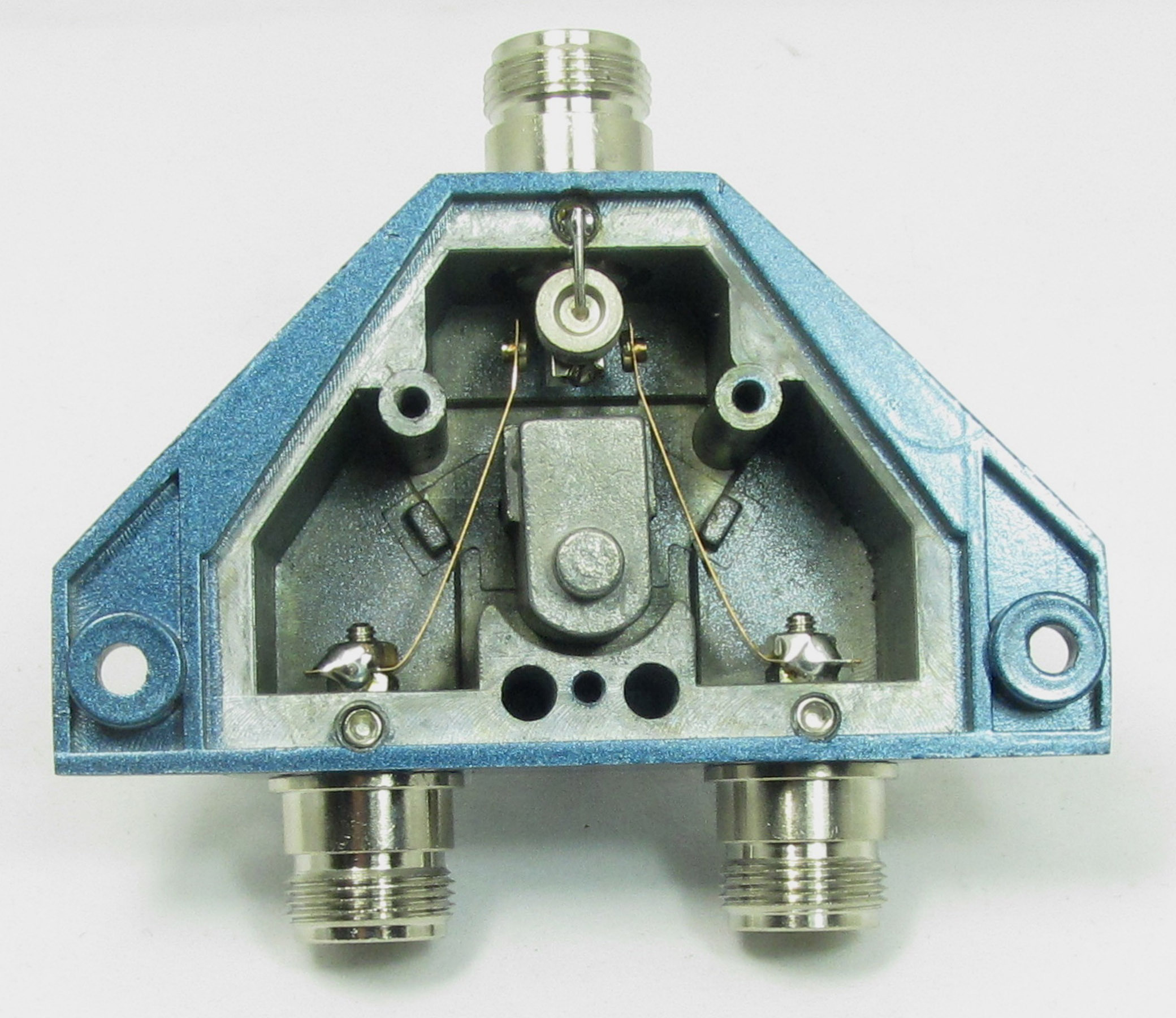

Антенный переключатель на два положения MFJ-1702C предназначен для коммутации коаксиальных линий с волновым сопротивлением 50 Ом. Центральный проводник MFJ-1702C неиспользуемого входа автоматически заземляется для защиты от статики и грозовых разрядов. В центральном положении заземляются оба входа. Может быть использован для переключения антенн и "обхода" усилителей мощности. Внутренний грозоразрядник обеспечивает защиту от статических разрядов.

Максимальная пиковая подводимая мощность 2500 ватт в SSB и 1000 ватт в режиме CW. Рекомендуется использовать на частотах до 450 МГц. Потери менее 0.2 Дб, КСВ в полосе 0-600 МГц не более 1.2. Литой металлический корпус с отверстиями для крепления.

Варианты подключения антенного коммутатора:
Вариант 1: Одна радиостанция и две антенны.
Подключается выход с радиостанции к общему разъему MFJ-1702C.
Антенны подключаются к любому из разъемов А и В.
Вариант 2: Две радиостанции и одна антенна.
Антенна подключается к общему разъему коммутатора MFJ-1702C.
Радиостанции подключаются к любому из разъемов А и В.

Комплектация коммутатора MFJ-1702C:
1. Коммутатор;
2. Упаковка;

Основные характеристики коммутатора MFJ-1702C

Число коммутируемых входоввыходов: 1 ->2
Потери менее 0.25 дБ
Частотный диапазон 0-600 МГц
Волновое сопротивление 50 Ом
Мощность 2000 Ватт
Разьемы SO-239
Размеры 77x50x50 мм (ШхВхГ)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
