Разъем N-типа N-112B

Штекер N-типа под пайку, на кабель RG-213,
Центральный контакт: Ni/Gold

Цена:
630
Цена: опт.
598.50 руб. от 50 шт.
Цена: дил.
567 руб. от 100 шт.
Кол-во:
- +
bookmark_outlineВ закладки

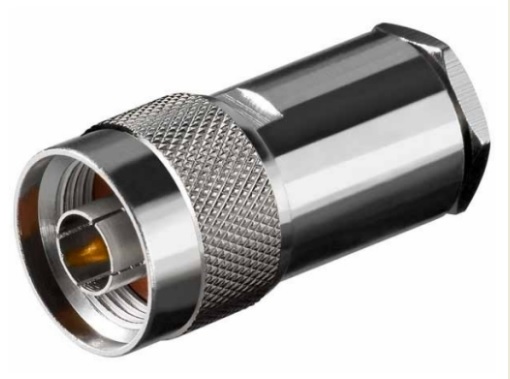

Разъем N типа N-112B обжимной

Широко известное название: Разъём Nтипа-папа под кабель RG-213U под пайку. Центральный контакт (Ni/Gold pin)

Заделка кабеля в разъём производится методом запайки прижима оплётки, что обеспечивает очень хороший и качественный контакт оплётки кабеля с корпусом разъёма, и соответственно, обеспечивается хорошее экранирование ВЧ-линии связи с минимальными потерями сигнала на участке кабельной линии передачи, что особенно важно на СВЧ-частотах.

Одна из наиболее популярных серий коннекторов с резьбовым соединением для малых и средних уровней мощности. Производятся в соответствии со спецификациями MIL-C-39012, IEC 169-16 и CECC 22210. Обычно выпускаются с импедансом 50 Ом и работают до частот 11 ГГц. Прецизионные версии могут иметь граничную частоту вплоть до 18 ГГц. Область применения - аппаратура связи с высокими требованиями к защите от вибраций с точным соблюдение переходного импеданса 50 Ом и минимизация потерь на соединении. Применяется при монтаже беспроводных локальные сети, в измерительном ДЦВ и СВЧ оборудование, радиовещании, спутниковом и военном оборудовании связи, а также в беспроводное WiFi и WiMax оборудовании.

Этот разъём вам часто понадобиться для монтажа антенного оборудования, радиолюбительского и измерительного оборудования, при прокладке спутниковых, телевизионных, кабельных сетей, а так же при монтаже другого радиотехнического оборудования любительского, измерительного или иного  назначения с разъёмами N-типа, сопротивлением 50 Ом, частотою до 11 ГГц.
При оптовых покупках разъемов предоставляются скидки!

Технические характеристики разъёма N (N-112B):

Серия BNC
Центральный контакт Штырь
Тип монтажа центрального контакта Пайка
Вид покрытия центрального контакта Никель
Тип кабеля RG-213/U
Сопротивление 50 Ом
Частота 0 - 11 ГГц
Материал покрытия корпуса Никель
Диэлектрик Делрин
Тип монтажа оплетки Прижимнойпайка
Способ монтажа Кабельная вилка
Конструктив Прямой
Масса 25 г

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
