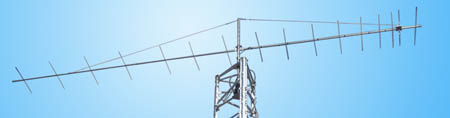

Направленная антенна Радиал Y16-2m

Количество:
Цена:
9 390 руб.
  • Описание
  • Характеристики
  • Отзывы

Модель этой антенны разработал немецкий радиолюбитель DJ9BV. Мы отработали ее активный вибратор и метод запитки.

Эта конструкция имеет длину более 4?, что является пределом для практической реализации механически надежной антенны. Все излучающие элементы выполнены из упругого материала, что обеспечивает сохранение формы при физическом воздействии на них при установке или любопытными птицами. Следует отметить, что элементы крепятся к траверсе через изоляционные втулки, что снижает появление шумов.

Высокое усиление, низкий уровень боковых лепестков в DH антенны и широкая полоса по согласованию позволяет использовать эту антенну для любых DX связей, как TROPO, AURORA, MS, EME.

Такая антенна может служить и элементом более сложной антенной решетки для создания системы с более высоким КУ.



Технические характеристики
Рабочий диапазон частот, МГц 144-146
Рабочая полоса по КСВ 1,5, МГц 2
КСВ не хуже 1.5
Усиление, dBi 15
Импеданс, Ом 50
Сектор в Е-плоскости по -3dB 28
Сектор в H-плоскости по -3dB 30
Подводимая мощность, Вт 500
Грозозащита есть
Поляризация горизонтальная
Масса антенны, кг 5.5
Габариты антенны, мм 8500х1060х150
Диаметр мачты, мм 35-65 (крепеж КР-65)
Материал излучателя алюминий
Допустимая скорость ветра, м/с 25
Диапазон рабочих температур от -50 до +50
Разъем N-мама
