Усилитель RM HLA-300 V Plus Fans являет собой последние достижения в технологии производства усилителей мощности. Этот усилитель будет интересен радиолюбителям, выбирающим качество работы и простоту управления. Отличие от версии RM HLA-300 Plus заключается в наличии трёх дополнительных вентиляторов.

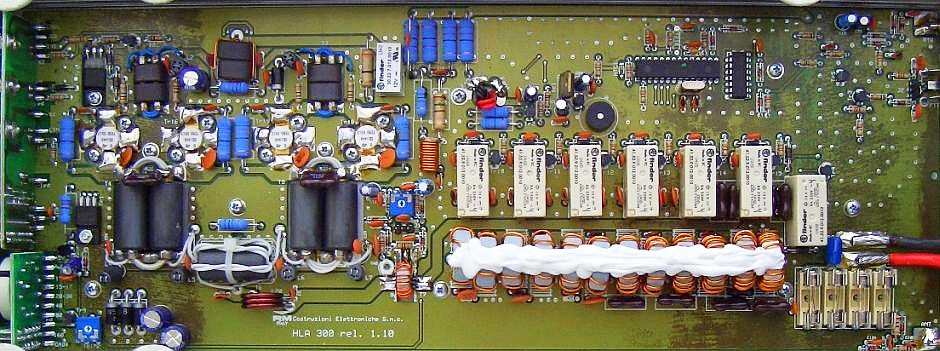

Хорошо сбалансированный мостовой линейный тракт на современных транзисторах MS1051 обеспечивает высокое усиление с минимальными искажениями. Применение высокодобротных фильтров низкой частоты для каждого диапазона обеспечивают низкий уровень побочных излучений во всем спектре рабочих частот.
Основной особенностью усилителя RM HLA-300 V Plus Fans является применение микропроцессорной системы управления и возможность работать в полностью автоматическом режиме. Переключение режимов «ПриёмПередача» и «Диапазон работы» могут происходить как в автоматическом, таки и в ручном режиме. Если необходимо дистанционное управление усилителем, то для этого предусмотрен отдельный вход управления «Remote PTT».
На переднюю панель выведена светодиодная шкала выходной мощности. Для оценки качества работы антенн или прохождения есть 2 режима выходной мощности «полная мощность» и режим ослабления «-3дБ». Специальные цепи защиты оберегают усилитель от перегрева или высокого КСВ. В случае нештатной ситуации или аварийного режима работы, состояние усилителя будет отображено на светодиодном индикаторе «Protection Warning». При привышении КСВ антенны выше 2.5 передача будет запрещена. Дополнительная защита от перегрева обеспечена тремя мощными вентиляторами. При превышении пороговой температуры корпуса усилителя автоматически запускается принудительный обдув радиатора.
Линейный усилитель RM HLA-300 V Plus Fans способен выдать настоящие 300 Ватт ВЧ-мощности на всех диапазонах от 160 до 10 метров при подаче на вход всего 5-10 Ватт. Он идеально подойдёт для тех, кто использует QRP трансивер и решил увеличить выходную мощность бюджетными срелствами. Другим вариантом применения этого усилителя может быть буферная защита оконечного каскада вашего трансивера или размещение усилителя вместе с тюнером непосредственно под антенной в защищенном от осадков боксе.
Технические характеристики усилителя RM HLA-300 V Plus Fans | Виды модуляции | AM/FM/SSB/CW/DIGI |
| Частотный диапазон | 1,8 - 30 МГц |
| Выходная мощность | 300 Ватт в режима AM/FM |
| 550 Ватт (PEP) для режима SSB |
| Входная мощность | 1-10 Ватт для режима AM/FM |
| 1-15 Ватт (PEP) для режима SSB |
| Входное КСВ | 1.1 - 1.5 |
| КСВ нагрузки | Не больше 2.5 |
| Уровни выходной мощности | 2 |
| Напряжение питания | 12 - 14 Вольт |
| Потребляемый ток | 45 Ампер в пике |
| Диапазон рабочих температур | -10°С...+60° С |
| Габаритные размеры | 19х45х7см |
| Вес | 3 кг |
