Фирма RM Italy на протяжении последнего десятилетия является лидером на рынке усилителей КВ и УКВ диапазона. Усилитель RM KL-501 является одним из самых мощных усилителей в бюджетной линейке усилителей для мобильного и базового применения. RM KL-501 – идеальное решение для полевых выездов и творчески активных радиолюбителей.
Усилитель RM KL-501 является улучшеной версией усилителя RM KL-500 и ориентирован прежде всего на использование в радиолюбительской практике. Он отдаёт свою полную мощность до 300 Ватт при входной мощности от 1 до 10 Ватт. Это значит, что его можно использовать не только с базовыми трансиверами, но и небольшими маломощными QRP трансиверами типа Yaesu FT-817, Icom IC-703 или маломощным SDR трансивером SDR Flex-1500. Для удобства управления режимом "Приём Передача" от трансивера в усилителе на задней панели предусмотрен отдельный вход "PTT". Дополнительное удобство использования усилителем обеспечивается отображение выходной мощности посредствам светодиодной шкалы на передней панели. Так же усилитель RM KL-500 будет интересен энтузиастам Си-Би связи. Он позволит обеспечить устойчивую связь в пределах города между базовой станцией и мобильной группой. Энтузиасты «дальней» Си-Би связи благодаря применению этого усилителя так же смогут открыть для себя новые горизонты связи как при работе в ЧМ режиме, так и с применением SSB модуляции.

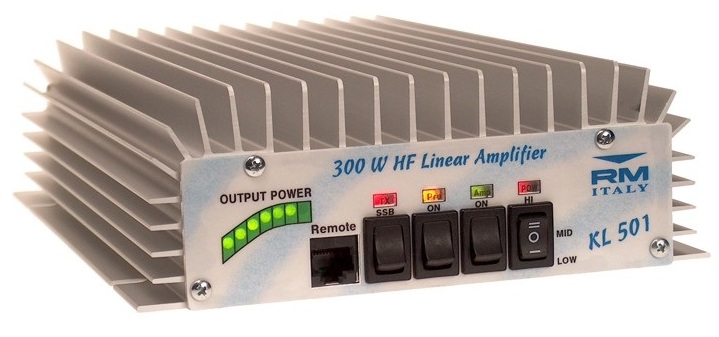

Красивый радиатор большой площади обеспечивает эффективный отвод тепла от усилителя и придаёт привлекательность дизайну. Он же является корпусом усилителя. Усилитель имеет защиту от переполюсовки напряжения питания и в целом имеет высокую надёжность работы.
Усилитель выполнен по мостовой схеме типа Push-Pull на транзисторах SD1406 с применением гибридного суммирования мощностей от двух независимых каскадов. Такая схемотехника имеет высокий КПД работы при сохранении общей линейности. Дополнительная линейность достигается применением продуманных схемных решений. А широкополосность усилителя получается благодаря совмещенным RC – обратным связям.
Для удобства применения в мобильном варианте, усилитель имеет дополнительный предварительный усилитель по приёму. Он позволит скомпенсировать маленькое усиление короткой приёмной антенны.
Главной особенностью усилителя является возможность дистанционного управления и контроля параметров. Для этого на переднюю панель усилителя выведен 8-пиновый разъём RJ-45. При наличии блока дистанционного контроля усилитель можно расположить в более удобном месте помещения на расстоянии до 3х меторов от передатчика.
Функциональные особенности и отличия усилителя:
- Выходная мощность до 600 Ватт (РЕР);
- Эфективный отвод тепла;
- Режим работы AM/FM - SSB
- Высокая надёжность;
- Привлекательный дизайн;
- Предварительный усилитель по приёму.
- 3 режима мощности
- Хорошая линейность
- Отображение выходной мощности
- Удаленное управление усилителем
- Отдельный вход управления режимом работы "ПриёмПередача"
- Режим работы "Обход"
Технические характеристики усилителя мощности RM KL-501
| Диапазон частот | 3-30 МГц |
| Виды модуляции | AM/FM/SSB/CW |
| Напряжение питания | 12-14 Вольт |
| Ток потребления | 10-34 Ампер |
| Входная мощность | 1-15 Ватт |
| Входная мощность SSB | 2-30 Ватт (PEP) |
| Выходная мощность (максимум) | 60-300 Ватт |
| Выходная мощность SSB (максимум) | до 600 Ватт (PEP) |
| Предохранитель | 3 шт. по 12 Ампер |
| Уровней выходной мощности | 6 |
| Габаритные размеры | 170x295x62 мм |
| Вес | 1.6 кг |
| Антенный предусилитель | 26 дБ |
