WR-ARP-ELAZ-100 Antenna Rotator/Positioner with WR-RCU-100 Controller

WiNRADiO WR-ARP-ELAZ-100 Поворотная система позиционирования является универсальной и надежной системой в первую очередь разработаной для автоматического слежения за спутниками. Но эта система  может быть полезна во многих других приложениях. Полно- функциональная система, в сочетании с контроллером поворотного устройства WR-RCU-100, содержит следующие позиции:

  • WR-ARP-ELAZ-100 Rotator / позиционер
  • WR-RCU-100 Устройство управления позиционером
  • WR-RCU-100 Прикладное программное обеспечение управления устройством позиционирования
  • Блок питания, USB кабель, программное обеспечение, руководство пользователя

То, что будет устанавливаться на поворотное устройство – это только вопрос пользователя, будь то Яги, логопериодическая или спутниковые антенны, или, любые другие устройства типа телескопа, гелиостата или камеры безопасности. Программа предоставляет пользователю возможность вручную или автоматически позиционировать ротатор в заданном направлении, с точностью ± 0,5 ° в каждой из вертикальной и горизонтальной осей.

Особенности

  • Прочная конструкция поворотного устройства из высококачественной стали
  • Контроля высоты и азимута ± 0,5 градусной степенью точности
  • Двух червячная система  механики
  • Защищённая от непогоды конструкция для наружного применения
  • Механическая защита от перегрузки
  • Электрическая и температурная защита
  • Универсальный пульт управления с USB-интерфейсом
  • Программного обеспечения контроля позиционирования и торможения
  • Автоматическая калибровка
  • Программного обеспечения ДУ в комплекте с блоком управления
  • Простота установки и калибровки
  • Дополнительное программное обеспечение автоматизированного слежения за спутниками
  • Доступен API и SDK  для программистов
  • Опциональный совместимый штатив

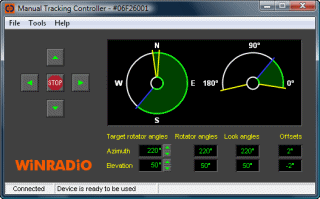

Опционально поставляется программное управление очень простое в работе. Ручное позиционирование поворотного устройства осуществляется с помощью четырех клавиш со стрелками, клавиатуры, или визуальное управления углом поворота мышью на экране. Автоматическое позиционирование осуществляется путем ввода желаемой высоты элевации или в числовом поле.
Для опытных пользователей или программистов, которые хотят писать свои собственные приложения управления программным обеспечением, доступна расширенная поддержка. API для ротатора и пульта  дистанционного управления осуществляется через набор функций осуществляемых через DLL файлы. Эта поддержка предоставляется на безвозмездной основе в виде комплекта разработки программного обеспечения.

WR-RCU-100-ATC Automatic Tracking Controller Software Option

WiNRADiO WR-ДУ-100-ATC Программного контроллера для обеспечения автоматического трекинга  предоставляет следующие возможности:

  • Полностью автоматизированная реального времени спутникового слежения
  • Полностью автоматизированная планировщик задач
  • Гибкая система определения задачи

Эта функция делает систему исключительно мощным инструментом и позволяет с легкость автоматически отслеживать положение орбитальных спутников в реальном времени. Чтобы включить автоматическое слежение, просто выберите интересующий вас спутник из представленного списка, добавьте его в планировщик задач и планировщик будет сам позиционировать антенну автоматически следуя за выбранным спутником, когда он будет в зоне видимости.

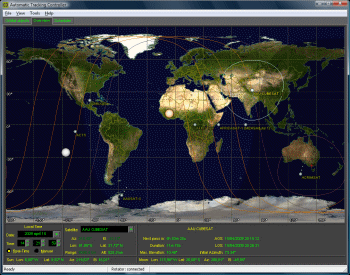

Интегрированная карта мира показывает также в режиме реального времени положение выбранных  спутников на орбите Земли, и автоматически рассчитывается время, когда спутник будет в зоне видимости.
Также пользователь может запрограммировать задачи для планировщика, указав действие, которое будет выполняться, его продолжительность, время начала и дату. Полностью автоматическая система  спутникового слежения может быть запланирована на долгое время вперед.
Интуитивно понятный и дружественный интерфейс может отображать треки спутников и строить различные позиции спутника в режиме реального времени, а также показать накладывается на карту мира зону охвата передачи спутника.


Технические характеристики

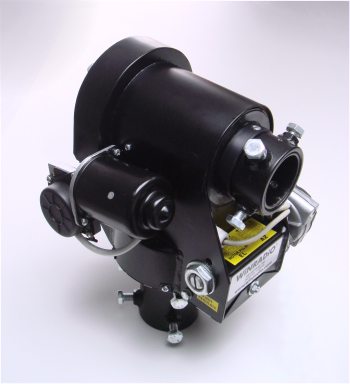

Ротатор / позиционер

Модель

WR-ARP-ELAZ-100

Тип

Двухосевой ротатор позиционер (азимут и высота)

Передача

Двойная червячная передача

Крепление

Мачтовое крепление

Торможение

Self-торможение

Материал

Сталь

Диапазон Азимутов

0 - 360 ° ± 20 ° запас сверх радиуса

Диапазон высоты наклона

0 - 180 ° ± 20 ° запас сверх радиуса

Скорость вращения

5 град / сек

Разрешение

1,0 градусов

Точность

± 0,5 градуса

Датчик положения

Герметичный геркон и магнит

Самозащита

Встроенные концевые выключатели отключающие питание

Требования к питанию

24 V DC @ 4 (макс. 2 на ось)

Крутящий момент

203 Нм (1800-фунт)

Тормозной момент

1016 Нм (9000-фунтов)

Вес

13,5 кг (29,7 фунта)

Высота

320 мм (12.6 ")

Радиус

170 мм (6.7 "), макс.

Размер колодки для углового наклона

50 мм (2 "), макс. Внутренний диаметр

Размер колодки для азимутального поворота

66 мм (2.6 ") Макс. Внутренний диаметр

Кабель управления

4-парный кабель (8 проводов)

Рекомендуемый диаметр провода

AWG № 18

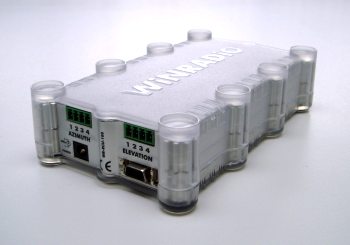

Устройство дистанционного управления Ротатором

Модель

WR-RCU-100

Тип

Двухосевой (азимут и высота)

Разрешение

1,0 градусов

Точность

± 0,5 градуса

Пользовательский интерфейс

Через компьютер, программное обеспечение (в комплекте)

Протокол передачи данных

Собственный протокол WiNRADiO

Компьютерный интерфейс

USB 2.0 / USB 1.1, совместимый (WiNRADiO USB кабель в комплекте)

Источник питания

24 V@4.16А (в комплекте)

Встроенная защита

От температуры, пониженного напряжения, перегрузки по току, перегрузки двигателя

Индикация состояния

Двойной светодиодный индикатор (программное обеспечение настраивается)

Размеры

Длина: 164 мм (6.5 ") Ширина: 96 мм (3.8") Высота: 41 мм (1,6 ")

Вес

460 г (16 унций)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Опции

WR-RCU-100-ATC

WR-RCU-100-ATC дополнительное программное обеспечение автоматического слежения за контроллером

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Системные требования

Операционная система

Windows 2000 / XP / Vista / 7

Частота процессора

Минимальная рекомендуемая 1 ГГц

RAM

Минимальная рекомендуется 512 Мб

Емкость жесткого диска

Не менее 20 Мб свободного пространства

Порты

USB-порт

Доступ в интернет

Интернет-соединение, необходимое для точной синхронизации часов и обновления орбитальных данные для WiNRADiO WR-ARP-ELAZ-100-ATC Вариант программного обеспечения контроллера для автоматического отслеживания

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
