Инжектор питания WiNRADiO WR-BT-650

Инжектор питания «Т»-типа для удалённого питания приемных антенн и аксессуаров по фидерной линии.
Диапазон частот: 0,02-650 МГц;
Товар в наличии!

Цена:
8 400 15 360 cэкономь 6 960
Кол-во:
- +
bookmark_outlineВ закладки

Это устройство предоставляет собою средство для инжекции постоянного тока в коаксиальный кабель. Оно позволяет запитывать удаленно расположенные устройства, такие как активные антенны, малошумящие усилители или конвертеры. Это устройство имеет очень хорошую частотную характеристику в широком диапазоне частот, что позволяет использовать это устройство в очень широком диапазоне частот от 20 кГц до 650 МГц.
WiNRADiO WR-BT-650 инжектор питания особенно хорошо подходит для использования совместно с активной КВ антенной WiNRADiO AX-81S.

Особенности WiNRADiO WR-BT-650

  • Частотный диапазон от 0,02 до 650 МГц
  • Плоская амплитудно-частотная характеристика
  • Низкие вносимые потери
  • Широкий диапазон напряжений постоянного тока
  • Защищённая от непогоды конструкция
  • Простая установка

Установка WiNRADiO WR-BT-650

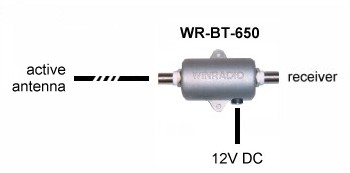

На фото показан пример подключение активной антенны (например, AX-81S) питаемой через коаксиальный кабель. На приемной стороне, напряжение питания вводят в коаксиальный кабель с помощью устройства инжекции "Т"-типа WiNRADiO WR-BT-650. Такое расположение позволяет удобно подводить питание к антенне через коаксиальный кабель и исключить дополнительные провода.
Для подведения 12 V питания для использования с инжектор питания WR-BT-650 можно использовать любой подходящий маломощный стабилизированный (и желательно малошумящий) блок питания.

Стандартная комплектация поставки HF/VHF инжектор питания «Т»-типа WiNRADiO WR-BT-650

  1. Сплиттер
  2. Инструкция
  3. Упаковка


Технические характеристики

Частотный диапазон

От 0,02 до 650 МГц

Вносимые потери

2 дБ

Разъемы

2 х BNC
Разъем питания OD = 5,5 мм ID = 2,5 мм (центр положительный)

Питание

12 В постоянного тока (24 В постоянного тока макс) при 200 мА тока нагрузки

Корпус

Алюминиевое литьё под давлением

Размер

60 х 35 х 30 мм (2,3 х 1,4 х 1,2 дюйма)
(без коннекторов)

Вес

100 граммов (3,8 унции)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции
