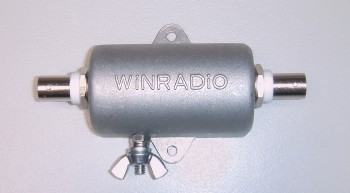

WiNRADiO WR-CMC-30 Common-Mode Choke

WiNRADiO WR-CMC-30 дроссель подавления синфазного шума

Это устройство обеспечивает уменьшение или полное подавление синфазного шума фидер антенны, что приводит к значительному увеличению качества принимаемого сигнала. Синфазного шума может исходить от  компьютеров, ламп дневного света, тиристорных регуляторов и других электрических и электронных приборов. Такой шум может быть проблемой, особенно в нижней части ВЧ-спектра, где слабые сигналы могут иногда полностью маскироваться этим шумом, проявляться в виде гудения или других нежелательных шумов.

Дроссель подавления синфазного шума может быть очень полезно и использоваться как альтернативная точка заземления для активной антенны, если антенна сама по себе не могут быть заземлена в силу своего расположения, или заземления недостаточно хорошего качества.

WiNRADiO WR-CMC-30 дроссель подавления синфазного шума особенно подходит для использования с коротковолновыми антеннами типа WiNRADiO AX-81S и AX-05E.

Установка:

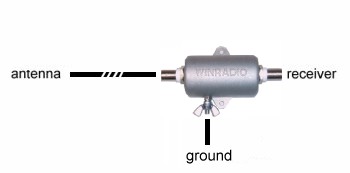

Чтобы подавить синфазные токи шума и отправить их на землю, не затрагивая полезные сигналы между антенной и приемника установите WiNRADiO WR-CMC-30 дроссель подавления синфазного шума между антенной и фидером коаксиального кабеля идущего к приемнику.

Дроссель будет пропускать постоянный ток, который полезен в ситуациях, когда активная антенна (например WiNRADiO AX-81S) расположена далеко и питается через коаксиальный кабель. Напряжение питания может быть подано непосредственно через приемник (например, приемник WR-G33EM), или с помощью инжектора питания, такого как WR-BT-650.

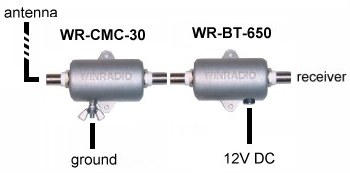

В ситуациях, когда активная антенна должна питаться через инжектор питания, такие как WR-BT-650, рекомендуется, чтобы инжектор питания помещается после дросселя подавления синфазного шума WR-CMC-30, как показано на рисунке. Этот механизм предотвращает появление синфазных помех, которые могут просочиться через инжектор питания к антенне.

В крайне тяжелых случаях тяжелой помеховой обстановки, можно также использовать несколько WR-CMC-30 дросселей включенных последовательно, расположены стратегически по всей длине питающей линии, в таких местах, где доступно заземление хорошего качества.

Стандартная комплектация поставки  дросселя подавления синфазного шума WiNRADiO WR-CMC-30:

  1. Дроссель
  2. Инструкция
  3. Упаковка

Технические характеристики

Применение

Только на приём

Частотный диапазон

0 - 30 МГц

Вносимые потери

меньше 1 dB

Импеданс

50 Ом

Индуктивное сопротивление

250 uH

Пропускаемый постоянный ток

150 мА max.

Разъёмы

2 x BNC
M4 крыльчатый болт типа «Барашек (заземление)

Корпус

Литой алюминий

Размеры

60 x 35 x 30 мм
(без разъёмов)

Масса

110 гр.

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
