WiNRADiO WR-LNA-3500 малошумящий усилитель

Это устройство содержит входной предусилитель с ультра-низким собственным шумом, и предназначено для работы в диапазоне частот  30-3500 МГц. Этот малошумящий усилитель идеально подходит к приёмникам  WiNRADiO VHF/UHF, но он может быть также использован для улучшения чувствительности приемников большинства сторонних производителей.
Усилитель выполнен на основе транзисторов последнего поколения Кремний-Германиеваых гетероструктурных биполярных транзисторах - технология (SiGe HBT). Применяя эти транзисторы удалось достичь высокоэффективный усилитель сочетающий в себе наиболее важные параметры усилителя при достаточно низкой стоимости: высокий коэффициент усиления, низкий коэффициент шума и отличный уровень продуктов интермодуляции третьего порядка.

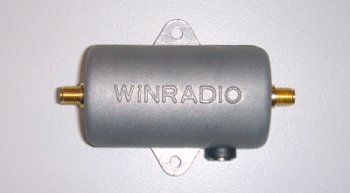

Устройство размещается в прочном литом корпусе, который может быть установлен в помещении, а также на открытом воздухе, и может быть запитан либо локально, либо через коаксиальный кабель. Этот усилитель  подходит и для решения любительских задач, и  также профессиональных приложений то же.
Малошумящий усилитель WiNRADiO WR-LNA-3500 особенно подходит для использования совместно с VHF / UHF приемниками серии WiNRADiO G3, такими как WR-G305i и WR-G305e. В связке с этим усилителем  приёмники могут обеспечить отличный  приём и минимальный различимый сигнал (MDS) на уровне примерно -140 дБм. Кроме того, усилитель содержит подходящий фильтр высоких частот для устранения помех от AM радио и КВ-частот.

Особенности

  • Частотный диапазон от 30 до 3500 МГц  с
  • Высоким коэффициентом усиления
  • Низкий уровень шума
  • Высокая Точка пересечения интермодуляции третьего порядка
  • Двойное питание (внешний или через коаксиальный кабель)
  • Защищённая от непогоды конструкция
  • Простая установка
  • Линейный блок питания с  низким уровнем шума

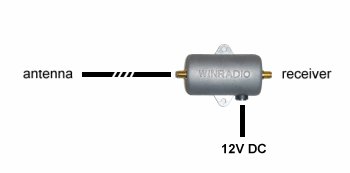

Усилитель можно подключать к антенне и приемнику подходящим коаксиальным кабелем с  малыми потерями через разъем SMA. В этом типе установки питание подается непосредственно на усилитель. С усилителем мы рекомендуем использовать хорошо фильтруемый блок питания, желательно, что линейного типа, такой, например, как WiNRADiO SF-41 (который уже поставляется вместе с усилителем).

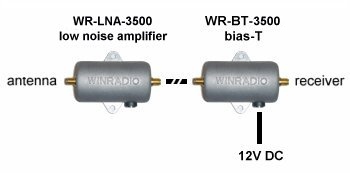

Кроме того, усилитель можно разместить ближе к антенне или непосредственно не ней и питать через коаксиальный кабель. На приемной стороне, питание может быть введено через устройство инжекции «Т»-типа WiNRADiO WR-BT-3500". Это было бы предпочтительным вариантом для минимизации потерь в кабеле, и если антенна находится на большом расстоянии от приемника.

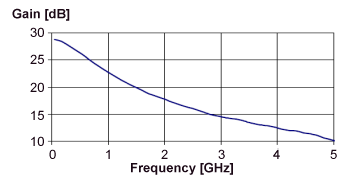

Малошумящий усилитель  WR-LNA-3500 имеет стабильное усиление во всей рабочей полосе температур и меняется в зависимости от частоты. Он может использоваться до частот 4-5 ГГц.

Стандартная комплектация поставки малошумящего усилителя  WiNRADiO WR-LNA-3500:

  1. Усилитель
  2. Инструкция
  3. Упаковка


Технические характеристики

Тип

Малошумящий усилитель

Технология

Кремний-Германий HBT

Частотный диапазон

От 30 до 3500 МГц

Усиление

27 дБ на 500 МГц

Коэффициент шума (NF)

1,7 дБ на частоте 500 МГц

IP3

30 дБм @ 500 МГц

КСВ по входу

1: 1,4 (от 30 до 3500 МГц)

КСВ по выходу

1: 1.3 (от 30 до 3500 МГц)

Разъемы

2 х SMA
Разъем питания OD = 5,5 мм ID = 2,5 мм (центр положительный)

Питание

7-15В постоянного тока при 150 мА
(может поставляться либо непосредственно, либо через коаксиальный кабель)

Рабочая температура

От -40 до +60 ° С

Корпус

Алюминиевое литьё под давлением

Размер

60 х 35 х 30 мм (2,3 х 1,4 х 1,2 дюйма)
(без коннекторов)

Вес

105 граммов (3,8 унции)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции
