WiNRADiO WR-G33WSM

SDR/DDC компьютерный приемник для приложений телеметрии, аудиоанализа и звукорежесуры.
Частотный диапазон: 30-1000 МГц
Модуляция: NFM/MFMM/WFM
Цена по запросу!
Поставка с завода только по заказу при формировании достаточной партии.

Кол-во:
- + Звоните
bookmark_outlineВ закладки

WR-G33WSM приемник для приложений телеметрии и аудиоанализа
Приемники WiNRADiO общего назначения могут быть  использованы в широком спектре интересных приложений. Два из таких приложений включают в себя телеметрию и звукорежиссуру. Оба приложения используются для создания и проверки каналов связи при передаче данных и звука, таких как беспроводные микрофоны или удаленные регистраторы данных.
Модель WiNRADiO WR-G33WSM, представляет собою высокопроизводительный недорогой приемник и анализатором спектра специально разработанный для звукоинженеров и исполнителей, работающих с беспроводными микрофонами и другими беспроводными аудио-устройствами и приложениями телеметрии.
Приемник содержит ряд специальных функций с учетом управления и использования спектра в аудио-и телеметрической техники. Широкий частотный диапазон охватывает все стандартные частоты беспроводных микрофонов и других VHF/UHF частот, используемых в стадии производства и передачи телеметрических  данных, в том числе FM-диапазон вещания и режимов связи точка-точка связи.
Высокочувствительный приёмник, позволяет легко взаимодействовать со стандартными ноутбуками и ПК. Он оптимизирован для работы с короткими VHF/UHF антеннами. Приемник также прост в установке и удобен в использовании.

  • Частотный диапазон от 30 до 1000 МГц (кроме полосы частот сотовой связи),
  • Оптимизирован для приложений использующих спектроанализ
  • FM демодулятор подходит для всех типов беспроводных микрофонов
  • Очень высокая чувствительность
  • Отличный динамический диапазон
  • Анализатор спектра в режиме реального времени (как линейный, так и логарифмическая)
  • Встроенный аудиорекордер
  • Качатель спектра, печать и пользовательские аннотации
  • Канальная и частотная память
  • Телескопическая антенна и магнитная база в комплекте
  • Совместимость с Apple Mac компьютерами (при использовании Windows BootCamp)

Система быстрого сканирования диапазона позволяет отображать состояния радиочастотного спектра в   определенном месте, быстро определять, доступные свободные частоты и определять беспроводные микрофоны или телеметрические устройств в доступных каналах связи. Весь сканированный спектр среды каждого места может быть сохранён и воспроизведён впоследствии, чтобы сэкономить время во время следующего визита.
Все максимальные уровни спектра сигналов, принятые во время сканирования  могут быть помечены  пользователем и описаны в пояснении. Вся эта информация тоже может быть сохранена.

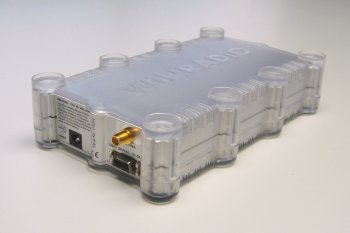

Приемник поставляется в небольшом корпусе, который подключается к IBM-совместимому компьютеру (настольному или ноутбуку) с помощью прилагаемого USB кабеля. Внешняя антенна подключается к приемнику посредством SMA разъёма или переходника.

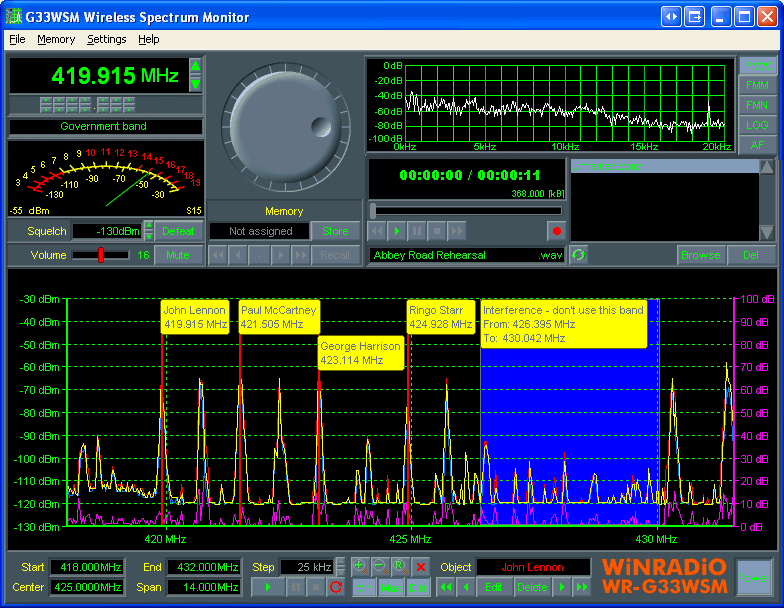

Интерфейс пользователя
Пользовательский интерфейс приёмника WR-G33WSM сочетает в себе отображение органов управления стандартного приемника, такие как ручки настройки, отображение частоты настройки и индикатор уровня сигнала, дополнительно рядом располагается несколько объектов управления, специально предназначенных для управления отображения радиоспектра.
Большой "качающийся" анализатор спектра показывает абсолютное значение уровня сигналов, а также отличия от предыдущих периодов сканирования. Аудиосигнал  в реальном формате времени показывает мгновенный объем звукового спектра, выделенного демодулированного канала. Audio Recorder имеет плейлист для быстрого выбора файлов для воспроизведения.
Радиосвязь с программируемыми параметрами
Радиосвязные приёмники с программируемыми параметрами или иначе как программно определяемое радио (SDR), является одной из систем построения приёмных трактов, в которых большая часть обработки радиосигналов осуществляется в программном обеспечение, с помощью цифровых методов обработки сигналов, а не с помощью традиционных аппаратных узлов оборудования на активных и пассивных радиоэлементах типа резисторов, конденсаторов, диодов, и т.д. Полученный сигнал оцифровывается сразу в начале цепи обработки сигналов, и вся дальнейшая обработка, демодуляция и декодирование цифровых сигналов выполняется полностью в программном обеспечении.
Есть много преимуществ такого подхода, особенно выделяется гибкость демодуляции в различных режимах работы - новые режимы могут быть легко добавлены простым обновлением программного обеспечения. Приёмник WR-G33WSM также работает лучше, чем аналогичные обычные аналоговые приемники, благодаря передовой технологии обработки сигнала, которые позволяют существенно улучшить  селективность  фильтров, и более точные демодулировать и декодировать сигналы по сравнению с обычными аналоговыми приёмниками.
Качество радиосвязных приёмников с программируемыми параметрами приемника работают более  стабильно и надежно, потому что допуски на компонентную базу и физическое старение элементов уже  не играет такой важной роли, как в обычном аналоговом приемнике.
И, наконец, приемник G33WSM предлагает гораздо больше возможностей и средств отображения информации, чем обычный аналоговый приемник. Например, цифровой приёмник легко реализует программным методом анализатор спектра в режиме реального времени, имеет плавную регулировку полосы пропускания, графические режекторные и полосовые фильтры, возможности записи и множество других функций, которые ранее были недоступны в традиционных связных радиоприёмниках  морского предназначения.  Ещё одним не маловажным фактором является доступный уровень цен на новые приёмники.

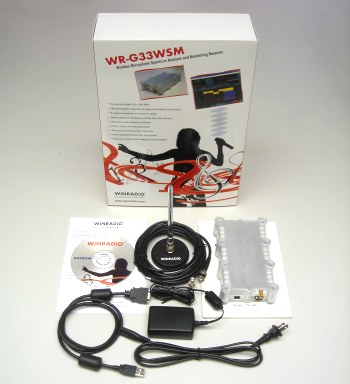

Что включено?
Стандартный WR-G33WSM пакет включает в себя:

  • Приемник WR-G33WSM
  • Прикладное программное обеспечение
  • Телескопическую антенну ( AX-06B )
  • Магнитное основание для антенны ( AX-91М ),
  • BNC-на-SMA адаптер
  • USB-кабель
  • AC/DC источник питания
  • Руководство по эксплуатации

Системные требования:

  • ПК с 700 МГц процессором Pentium или выше (или Apple Mac с процессором Intel и BootCamp)
  • Windows XP/Vista/7
  • Один свободный USB-порт

WR-G33WSM характеристики приемника

Тип приемника

Супергетеродин с двойным преобразованием и синтезатором на основе DDS, программируемые параметры последней ПЧ и демодулятора

Частотный диапазон

От 30 до 1000 МГц

Шаг настройки

1 Гц

Режим

FMN, FMM, FMW

Неискаженный динамический диапазон

93 дБ

Подавление спур

60 дБ

RSSI точность

5 дБ

RSSI чувствительность

1 мкВ

Селективность

FMN: 12 кГц (бесступенчатая)
FMM: 30 кГц (бесступенчатая)
FMW: 230 кГц

Чувствительность
(12dB SINAD)

Режим

30-500 МГц

500-1000 МГц

FMN, FMM

0.7?V

0.8?V

FMW

2.0?V

2.5?V

Промежуточные частоты

IF1: 109,65 МГц
IF2: 12 кГц

Стабильность частоты

10 ppm (от 0 до 60 ° C)

Антенный вход

50 Ом (SMA разъем)

Выходной

USB (1.0 и 2.0)

Размеры

Длина: 164 мм (6.46 ")
Ширина: 96 мм (3.78 ")
Высота: 41 мм (1.61 ")

Вес

470 г (16,40 унций)

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции



WR-G33WSM характеристики приемника

Тип приемника

Супергетеродин с двойным преобразованием и синтезатором на основе DDS, программируемые параметры последней ПЧ и демодулятора

Частотный диапазон

От 30 до 1000 МГц

Шаг настройки

1 Гц

Режим

FMN, FMM, FMW

Неискаженный динамический диапазон

93 дБ

Подавление спур

60 дБ

RSSI точность

5 дБ

RSSI чувствительность

1 мкВ

Селективность

FMN: 12 кГц (бесступенчатая)
FMM: 30 кГц (бесступенчатая)
FMW: 230 кГц

Чувствительность
(12dB SINAD)

Режим

30-500 МГц

500-1000 МГц

FMN, FMM

0.7?V

0.8?V

FMW

2.0?V

2.5?V

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Промежуточные частоты

IF1: 109,65 МГц
IF2: 12 кГц

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Стабильность частоты

10 ppm (от 0 до 60 ° C)

Антенный вход

50 Ом (SMA разъем)

Выходной

USB (1.0 и 2.0)

Размеры

Длина: 164 мм (6.46 ")
Ширина: 96 мм (3.78 ")
Высота: 41 мм (1.61 ")

Вес

470 г (16,40 унций)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции
