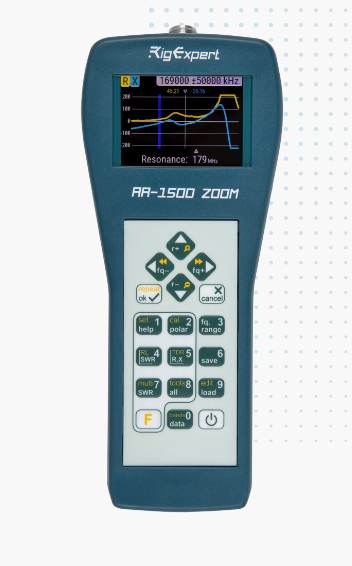

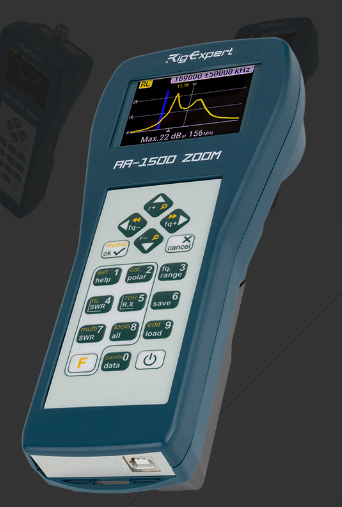

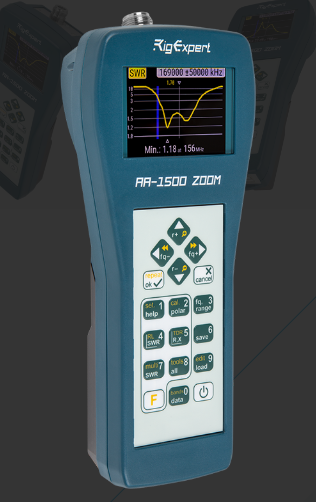

Антенный анализатор RigExpert AA-1500
Многофункциональный антенный анализатор RigExpert AA-1500 КВ-УКВ диапазонов 0.1 … 1500 МГц, является дальнейшим развитием серии приборов АА RigExpert VNA (Vector Network Analyzer - однопортовых векторных анализаторов цепи).
Анализатор предназначен для измерения КСВ (коэффициента стоячей волны),обратных потерь, потерь в кабеле, а также других параметров кабельно-антенных систем в диапазоне частот от 100 кГц до 1500 МГц.
Встроенная функция ZOOM делает графические измерения особенно эффективными.
Интегрированный режим рефлектометра во временной области можно использовать для локализации неисправности в системе фидерной линии.
Анализатор оснащен модулем Bluetooth Low Energy для беспроводного соединения с вашим ноутбуком, планшетом или смартфоном.
- 320×240 цветной TFT-дисплей
- Высокая контрастность при низком энергопотреблении
- Многоязычные меню и экраны справки
- Встроенный помощник по нажатию кнопки
- Стабильность и точность без предварительной повторной калибровки
- Bluetooth LE для связи с мобильным приложением
- 2 года гарантии
- Надежность заложена в ДНК анализаторов антенн и кабелей RigExpert.
- Каждое устройство RigExpert перед отправкой пользователю проходит четыре этапа контроля качества.
Анализатор предназначен для измерения КСВ (коэффициента стоячей волны),обратных потерь, потерь в кабеле, а также других параметров кабельно-антенных систем в диапазоне частот от 100 кГц до 1500 МГц.
Встроенная функция ZOOM делает графические измерения особенно эффективными.
Интегрированный режим рефлектометра во временной области можно использовать для локализации неисправности в системе фидерной линии.
Анализатор оснащен модулем Bluetooth Low Energy для беспроводного соединения с вашим ноутбуком, планшетом или смартфоном.
- 320×240 цветной TFT-дисплей
- Высокая контрастность при низком энергопотреблении
- Многоязычные меню и экраны справки
- Встроенный помощник по нажатию кнопки
- Стабильность и точность без предварительной повторной калибровки
- Bluetooth LE для связи с мобильным приложением
- 2 года гарантии
- Надежность заложена в ДНК анализаторов антенн и кабелей RigExpert.
- Каждое устройство RigExpert перед отправкой пользователю проходит четыре этапа контроля качества.
Диапазон частотот: 0,1 до 1500 МГц
Ввод частоты: 1 кГц
Измерение для систем: 25, 50, 75, 100, 150, 200, 300, 450 и 600 Ом
Диапазон измерения КСВ:
от 1 до 10 в режимах диаграммы
от 1 до 100 в числовых режимах
Диапазон R и X
0…1000, -1000…1000 в графических режимах
0…10000, -10000…10000 в числовых режимах
Режимы отображения:
-Дополнительная калибровка с открытой короткой нагрузкой
-Диаграмма R, X, от 20 до 500 точек
-График возвратных потерь, от 20 до 500 пунктов
-Диаграмма Смита, от 20 до 500 баллов
-КСВ на одной или нескольких частотах
-График КСВ, от 20 до 500 пунктов
-КСВ, обратные потери, R, X, Z, L, C на одной частоте
-Диаграмма TDR (рефлектометр во временной области)
-Кабельные инструменты (StubTuner, Cable Length, Impedance, Loss Measurements)
РЧ-выход:
-Тип разъема: N
-Выходная мощность: -10 дБм (при нагрузке 50 Ом)
-Форма выходного сигнала: квадратная
Власть:
-Макс. 4 часа непрерывного измерения, макс. 2 дня в режиме ожидания при использовании полностью заряженных аккумуляторов
-Три никель-металлогидридных аккумулятора 1,2 В, тип AA
-Три щелочные батареи 1,5 В, тип AA
-Когда анализатор подключен к ПК или адаптеру постоянного тока с разъемом USB, он получает питание от этих источников.
Интерфейс:
-320×240 цветной TFT-дисплей
-Клавиши 6x3 на водонепроницаемой клавиатуре
-Спецификация Bluetooth v.4.2, LE
-Меню и экраны справки на английском (по умолчанию), японском, испанском
-USB-подключение к персональному компьютеру
Рабочая Температура:
0…40 °C (32…104 °F)
Размеры:
98 × 230 × 53 мм (3,9 × 9,0 × 2,0 дюйма)
Масса:
442 г (15,6 унции)

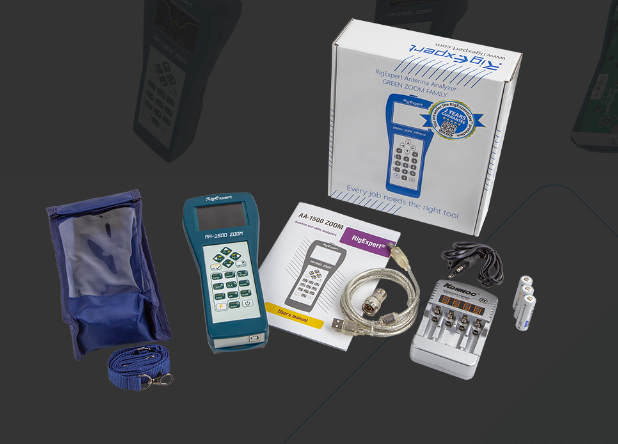

Аксессуары внутри коробки:
Мягкий чехол, зарядное устройство, аккумуляторы, USB-кабель, адаптер N-UHF
GTIN-13
4820185420303
Примечание:
Технические характеристики могут быть изменены без предварительного уведомления
Сделано в Украине
