Антенный тюнер LDG AT-100ProII

Антенный тюнер с автоматической настройкой.
Диапазон частот: 1.8-54 МГц
Мощность: до 125 Ватт
Количество портов: 2 антенны
Бесплатно в комплекте: Инструкция на русском!

Цена:
16 476
Кол-во:
- + В корзину
bookmark_outlineВ закладки

Авто-тюнер LDG- AT-100ProII для начинающих, продолжающих и профессионалов, любителей QRP - связей, экспериментаторов с антеннами и мобильных пользователей.

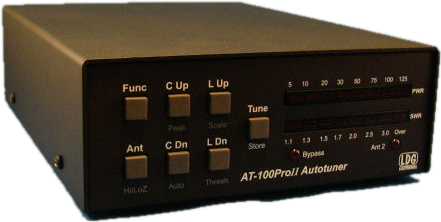

Авто-тюнер АТ-100ProII продолжает линейку высококлассных тюнеров внутреннего применения. Главным отличием авто-тюнеров фирмы LDG является высокое качество исполнения, широкий диапазон согласовываемых сопротивлений, высокая скорость настройки, экономичность и простота использования. Всего 7 кнопок двойного назначения обеспечивают доступ ко всем настройкам тюнера. Двойная светодиодная шкала отображает проходящую мощность, КСВ, статус состояния тюнера и режимы ручных настроек.

Авто-тюнер АТ-100ProII имеет универсальный интерфейс соединения, позволяющий его легко подключать к широко распространенным трансиверам фирмы ICOM имеющим интерфейс АН-3 и АН-4, а так же к трансиверам YAESU по интерфейсу Y-АСС. В этом случае управление настройкой тюнера происходит всего одним нажатием кнопки «TUNE» на трансивера. В данном варианте подключения тюнер может быть расположен достаточно удаленно от трансивера (но в защищенном от осадков помещении, например - на чердаке дома или в багажнике автомобиля)

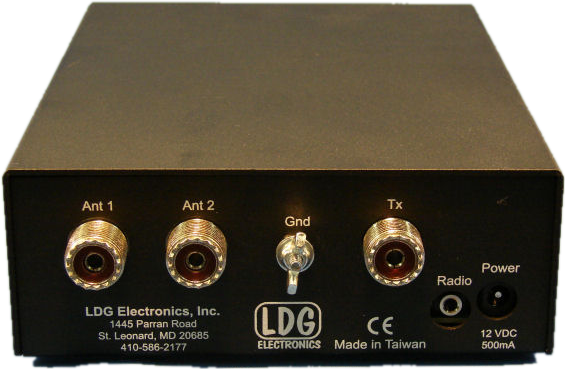

Продуманная инженерами фирмы LDG схемотехника и логика работы тюнера на основе многолетней практики проектирования тюнеров позволило добиться очень широкого диапазона сопротивлений согласования в сочетании с быстротой настройки. Широкий диапазон согласований позволит настроить как большие высокоомные антенны так и низкоомные короткие штыревые антенны. Совместное использование с тюнером симметрирующего трансформатора LDG RBA 4:1 и RBA 1:1 позволит настраивать большие антенны, питаемые открытой симметричной линией. Наличие двух коммутируемых выходов и настройка типа согласования L-C или C-L позволит применить всего 2 различные антенны на все низкочастотные и все высокочастотные диапазоны. Эта функция особо удобна будет любителям полевых выездов. Для примера, на один порт можно подключить большой 3х диапазонный траповый диполь на 160-80-40м, развешанный между деревьями или длинный провод. А ко второму порту можно подключить штыревую антенну длиною 3 – 7м. Например, MFJ-1956. Т.о, с помощью одного тюнера можно перекрыть все радиолюбительские диапазоны.

Для продвинутых радиолюбителей есть возможность пошаговой настройки индуктивности и ёмкости согласующих элементов, а так же в ручную можно выбрать параллельный или последовательный вид согласования. Тем самым можно подстроить антенну до идеальной величина КСВ=1 или избежать настройки тюнера на паразитный резонанс.

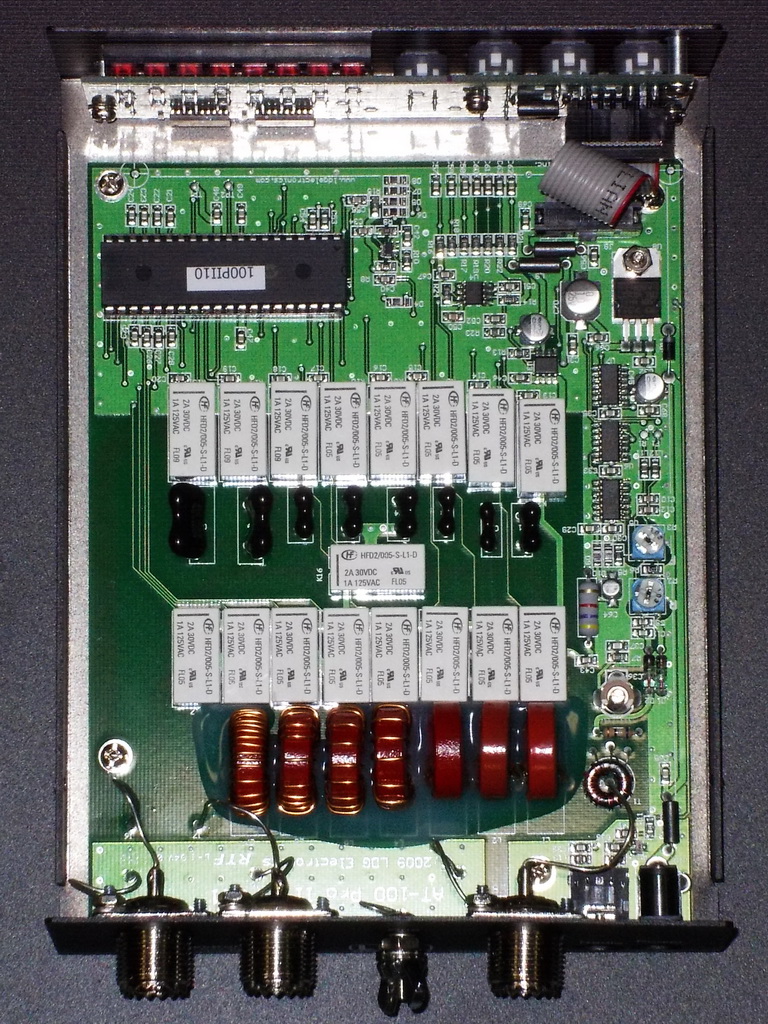

Для любителей QRP связей и выездов на природу важной особенностью данного тюнера будет его экономичность и возможность работы с малыми мощностями. В конструкции тюнера применены поляризованные реле. При настройки тюнера энергия используется только на время коммутации элементов согласования. А это составляет всего 0.5-5 секунд. Всё остальное время микропроцессор авто-тюнера находится в спящем состоянии и реле обесточиваются. Это решение так же позволило избавиться от кнопки общего питания. Просыпается авто-тюнер только при нажатии на функциональные кнопки или поступлении ВЧ энергии на его вход. Так же экономичность обеспечивается применением светодиодной шкалы.

Перед началом эксплуатации можно в ручную выставить используемый предел проходящей мощности. Это 125Вт для домашнего использования или 12 Вт – для любителей QRP аппаратуры и QRP – связей. Если вы начинающий радиолюбитель или мало знакомы с теорией работы антенной техники, то достаточно просто нажать кнопку «TUNE» и тюнер сам настроит КСВ вашей антенны в минимально возможное значение. Если тюнер не сможет, по какой-либо причине согласовать вашу антенну, он сообщит об этом мигающими индикаторами ошибки согласования.

Наличие встроенного частотомера и большого количества памяти позволяет мгновенно запоминать все комбинации настроек. Тем самым чем дольше авто-тюнер используется - тем быстрее он самообучается.

Комплектация тюнера LDG AT-100ProII:
1. Тюнер;
2. Кабель питания;
 3. Инструкция по эксплуатации на русском языке
4. Упаковка.

Технические характеристики антенного тюнера LDG AT-100ProII
Частотный диапазон 1,8 - 54 МГц
Диапазон мощностей от 5 до 125 Ватт
Количество ячеек памяти 4000 (2000 на 1 порт).
Количество подключаемых антенн 2
Время настройки 0,5 - 7 секунд (0,2 секунды при настройки из памяти)
Согласование нагрузки от 6 до 1000 Ом (от 16 до 150 Ом на 6м)
Согласование нагрузки совместно с балуном LDG RBA 4:1 от 6 до 4000 Ом
Диапазон рабочих температур -10°С...+60° С
Напряжение питания 11 - 16 Вольт
Потребляемый ток (при перестройке) 500-700мА
Габариты 19х14х5 см
Вес 1.2 кг

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
