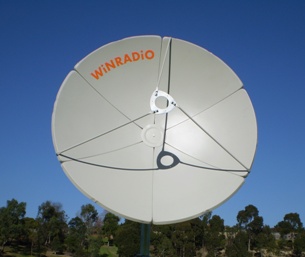

AX-400D Satellite Antenna Dish

Параболическая спутниковая антенна.
Диаметр: 120см;
Усиление: от 24 до 40 дБ
Поставка с завода только по заказу. Срок 1-3 месяца.

Цена:
39 680
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

AX-400D Антенна параболическая спутниковая тарелка

Особенности

  • 120 см диаметр зеркала
  • Секторное деление из стальных панелей
  • Система «главный фокус»
  • Соотношение f/D 0.375
  • 24 dBi усиление L-диапазона
  • 31 dBi усиление C-диапазона
  • 40 dBi усиление Ku-диапазона
  • Монтажный кронштейн тарелки в комплекте
  • Монтажный кронштейн крепления фидера в комплекте

WR-AX-400D - параболическая тарелка разделенная на сектора, собирается из шести стальные панелей  покрытые специальным порошком. Три участка поддержки, установленные на периметре тарелки, обеспечивают главную фокусируемую точку для монтирования LNB или фидера.
Монтажный кронштейн фидера сделан из мягкой стали 5 мм толщиной и обеспечивает три 4.2-миллиметровых отверстия, для монтирования LNB или фидера, используя винты M4. Эти отверстия  расположены в круговой конфигурации на 52-миллиметровом радиусе, расположенном с интервалами точно  в 120 °. Дополнительные отверстия можно сделать по требованию.
Апертура тарелки имеет 120 см диаметр и фокусное расстояние 45 см, давая f/D отношение 0.375. Это соотношение позволяет использовать тарелку в различных полосах частот с усилением, варьирующимся от 24 dBi в L-диапазоне к 40 dBi в Ku-диапазоне.
Набор тарелки включает в себя все скобы, болты и гайки, требуемые для простого монтирования конструктива на две 65 x 35-миллиметровых прямоугольные полые стальные трубки (не включенные в комплект), а также клипсы, для монтажа  коаксиального кабеля RG58 к тарелке.
Иллюстративное пошаговое руководство по сборке антенны входящее в комплект, позволит быстро и безошибочно собрать параболическую антенну.
Параболическая тарелка WR-AX-400D хорошо подходит для полностью интегрированных приложений в комбинации с WR AX G400 патча-фидером. Если использовать совместно этот патч, то системы антенны будет иметь общее усиление 24 dBi с основной шириной лепестка 11 ° на уровне -3 дБ, в то время как подавление боковых лепестков  составит по крайней мере -25 дБ ниже основного лепестка.


Технические характеристики

Модель

WR-AX-400D

Тип

Параболическое зеркало, разделенное на секторы

Количество панелей

6

Материал

Сталь

Обработка поверхности

Порошковое покрытие

Цвет

Бежевый

Тип фокусировки

Главный-фокус с 3-ножечной поддержкой фидера

Фокусное расстояние

45 см (17,7 ")

Диаметр зеркала

120 см (3,94 м)

соотношение F / D

0,375

Усиление L-диапазон @1.7 ГГц

24 дБи

Усиление C-диапазон @ 4 ГГц

31 дБи

Усиление Ku-диапазон @12.5 ГГц

40 дБи

Монтажный интерфейс

Два места: 65 х 35 мм (2.56 "х 1.38")

Монтаж фидера/LNB

Пользовательские кронштейн (в комплекте)

Ветероустойчивость

60 м/с (без ущерба)

Вес

12 кг (26,5 фунта)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Производительная антенная система (совместно с WR-AX-G400-PF Patср-фидером)

Усиление L-диапазон

24 дБи

Ширина луча главного лепестка

11 градусов @ -3 дБ

Подавление боковых лепестков

От 25 до 30 дБ ниже основного лепестка

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
