AX-G400-PF Patch Feeder for L-Band Dish

Антенна патч-фидер L-диапазона для приёма спутниковый метеоданных совместно с параболической антенной.
Диапазон частот: 1690 - 1710 МГц;
Поставка с завода только по заказу. Срок 1-3 месяца.

Цена:
82 593
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

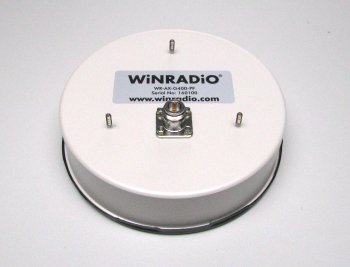

WiNRADiO WR–AX-G400-PF  Антенна патч-фидер  является фидером L-диапазона, разработан для работы  на частотах от 1690 до 1710 МГц с  шириной луча 85 ° на уровне -3dB. Оптимальная работа антенны достигается, когда она смонтирована в  главном фокусе спутниковой тарелки с отношением f/D  от 0.35 до 0.4. Рабочее состояние КСВ при этих условиях  (VSWR) обычно составляет  примерно 1:1.15 на средней частоте диапазона.

Особенности

  • Частотный диапазон L-диапазон
  • Левая круговая поляризация
  • Возможность фазовой подстройки
  • Водонепроницаемость
  • Разъём N-типа
  • Импеданс 50 Ом
  • Усиление 8.5 dBi
  • Подходит для антенной тарелки с соотношением  f/D 0.35 - 0.4

Патч-фидер принимает сигнал с  левой круговой поляризацией (LHCP), т.е. падающий сигнал должен быть правосторонний (RHCP)  прежде, чем будет отражен от зеркала тарелки. Посеребренное покрытие антенны  оснащено настроечным элементом, который может быть использован для точной настройки лево-круговой фазы сигнала для достижения оптимальной работы и настройки. Тем не менее, скорее всего, этого делать не понадобиться, так как патч-фидер поставляется предварительно настроенным для рабочей полосы.
Интерфейс фидера имеет импеданс 50 Омов и подключается через разъем  "гнездо" N-типа. Переотражатель патч-фидера сделан из алюминиевого порошка. Соединительный разъём N-типа и покрыт полиэтиленом высокой плотности для достижения хорошей гидроизоляции.
Три 4-миллиметровых болта-шпильки смонтированы на корпусе антенны с таким расчётом, чтобы она могла быть смонтирована на стандартном держателе. Болты-шпильки расположенными по кругу с радиусом 52 мм, и располагаются с интервалом в 120 ° между собою.
Если патч-фидер  WR-AX-G400-PF будет смонтирован на тарелку  диаметром 120 см WR-AX-400D, то у антенной системы будет общее усиление 24 dBi с основной шириной луча лепестка диаграммы направленности 11 ° на уровне -3 дБ, а боковые лепестки будут подавлены примерно на 25 дБ ниже основного лепестка диаграммы направленности.


Технические характеристики

Модель

WR-AX-G400-PF

Тип

Патч-антенна

Частотный диапазон

1690 - 1710 МГц

Поляризация

Левая круговая поляризация (RHCP опционально)

Усиление

8,5 дБи

Ширина луча  на уровне -3 ДБ

85 градусов

Ширина луча  на уровне -10 ДБ

125-130 градусов

КСВ

1:1.15 на  частоте1698 МГц

Соотношение F/D

0,35 до 0,4

Разъём

N-Female

Импеданс

50 Ом

Размер

D = 164 мм (6.45 "), H = 40 мм (1.57")

Корпус

Алюминий с порошковым покрытием

Цвет

Бежевый

Крепления

Три 4 мм (0,16 "), шпильки, на окружности R = 52 мм (2.04"), 120 °

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Антенная системы (с тарелкой WR-AX-400D )

Усиление на L-диапазоне

24 дБи

Ширина луча главного лепестка

11 градусов @ -3 дБ

Подавление боковых лепестков

От 25 до 30 дБ ниже уровня основного лепестка
