Cabelcom RG-58 C/U
RG-58 C/U Cabelcom, это радиочастотный коаксиальный кабель с волновым сопротивлением 50 Ом и черным цветом изолятора.
Центральный проводник и оплетка изготовлены из луженой меди, что многократно улучшает характеристики кабеля.
Кабель изготовлен на совместном производстве компании "RADIOEXPERT TEHNOLOGY", расположенном в Китае, со строгим контролем качества материалов и всех этапов производства.
Кабель выпущен под премиальный стандарт качества и лучшие характеристики, по сравнению с кабелем других производителей.

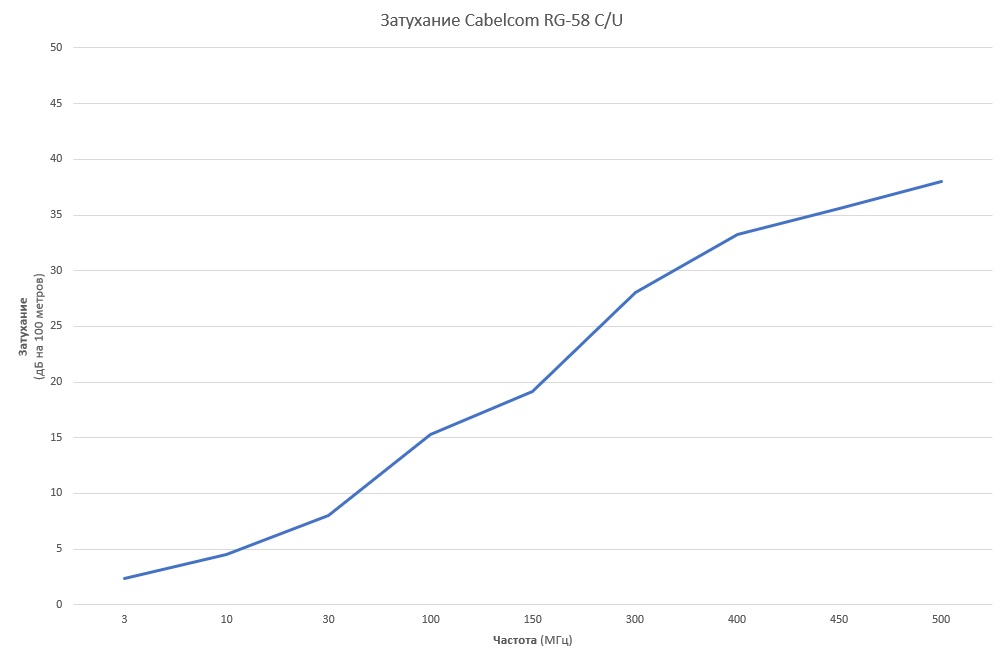

| Частота (МГц); | 3 | 10 | 30 | 100 | 150 | 300 | 400 | 450 | 500 |
|
Затухание (дБ на 100 метров) |
2.357 | 4.489 | 7.999 | 15.30 | 19.18 | 28.08 | 33.26 | 35.56 | 38.04 |
Коаксиальный кабель RG 58 имеет климатическом исполнении, диэлектрик из твердого полиэтилена и низкую цену.
Кабель RG-58 используются для передачи высокочастотных сигналов в различной электронной аппаратуре, особенно в трансмиттерах и ресиверах, трансиверах, радио- и ТВ-передатчиках, антеннах. Кабель имеет хорошую гибкость и малый вес, что обеспечивает большее удобство при его прокладке и эксплуатации.
Кабель Cabelcom RG-58 C/U рекомендуют:
Общие |
|
| Производство | Китай |
| Соответствие стандарту |
MIL-C-17 |

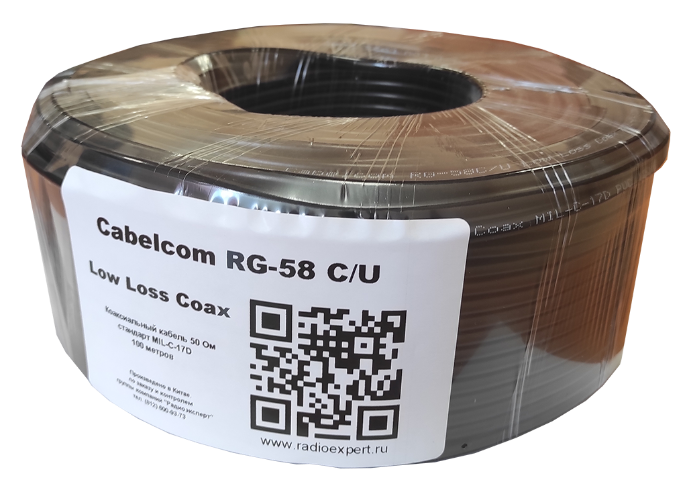

| Количество метров в бухте | 100 |
| Цвет кабеля | Черный |
| Монтаж внутри помещений | Да |
|
Монтаж вне помещений |
Да |

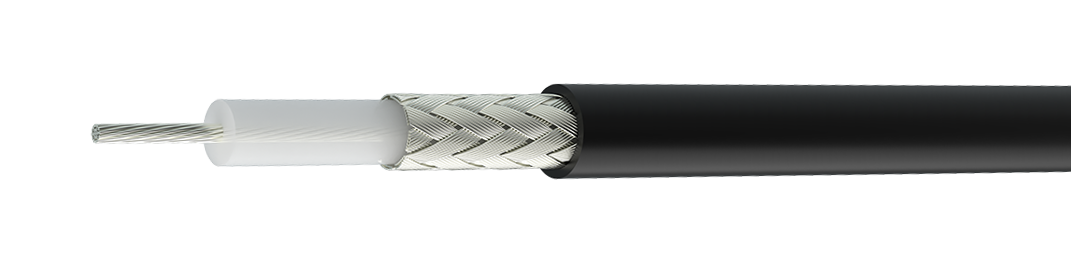

Конструкция |
|
| Центральный проводник: | |
| Материал | TC - луженая медь |
| Диаметр | 19x0.18 мм |
| Диэлектрик: | |
| Материал | PE - полиэтилен |
| Диаметр | 2.95 мм |
| Экран: | |
| Материал оплетки |
TC - луженая медь |
| Тип | 16*8*0.12 |
| Внешняя оболочка: | |
| Материал | PVC - поливинилхлорид |
| Диаметр | 4.95 мм |
Физические параметры |
|
| Вес меди | 16.60 кг/км |
|
Вес кабеля |
35.88 кг/км |
| Минимальный радиус изгиба при однократных | 50 мм |
| многократных изгибах | 100 мм |
| Усилие на разрыв для кабеля | 400 Н |
Электрические параметры |
|
| Волновое сопротивление | 50 Ом |
| Емкость | 100 пФ/м |
| Скорость распространения | 66% |
|

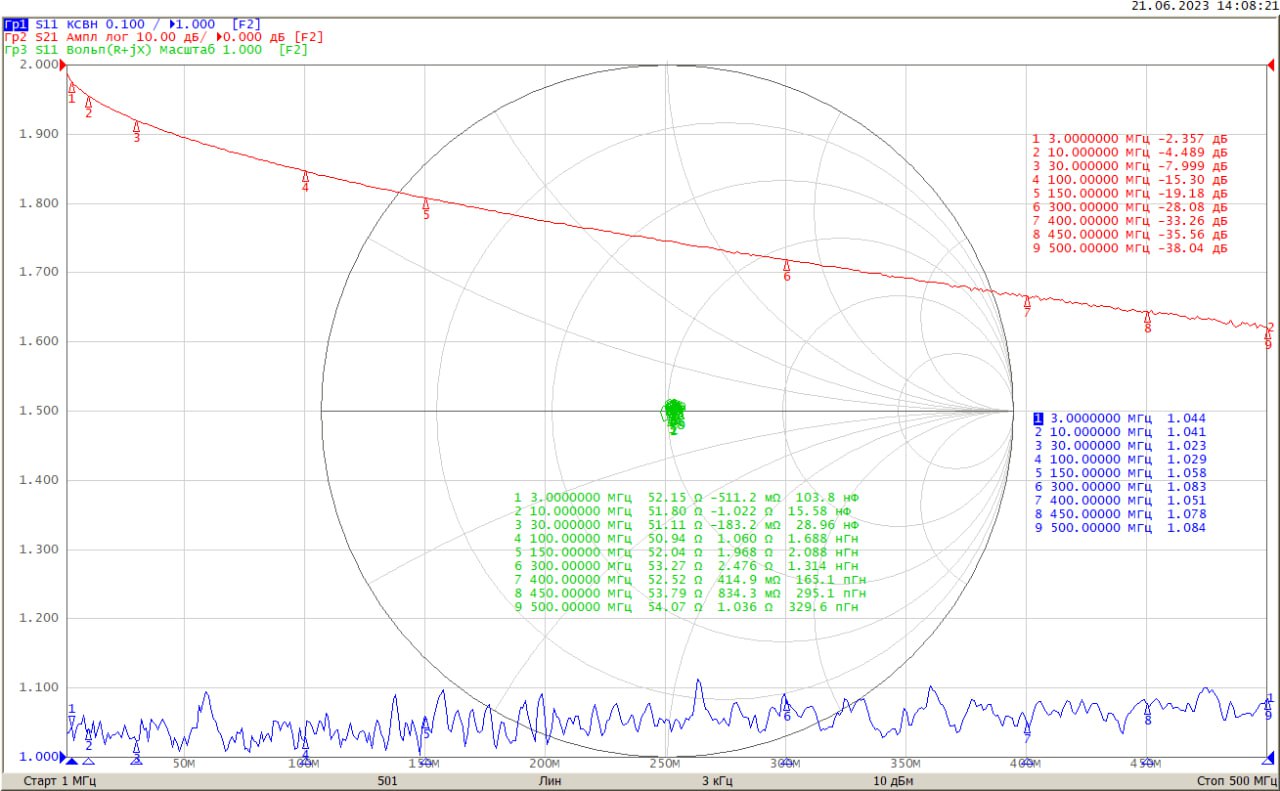

Затухание при 20 °С (дБ/100 м): |
|
|
3 МГц |
2.357 |
|
10 МГц |
4.489 |
|
30 МГц |
7.999 |
|
100 МГц |
15.30 |
|
150 МГц |
19.18 |
|
300 МГц |
28.08 |
|
400 МГц |
33.26 |
|
450 МГц |
35.56 |
|
500 МГц |
38.04 |
|
Коэффициент подавления возвратной волны: |
|
|
30 - 300 МГц |
26 дБ |
|
300 - 600 МГц |
25 дБ |
|
600 - 1000 МГц |
24 дБ |
|
Максимальная мощность: |
|
|
100 МГц |
200 Вт |
|
400 МГц |
60 Вт |
|
1000 МГц |
35 Вт |
| Напряжение пробоя | 3 кВ |
