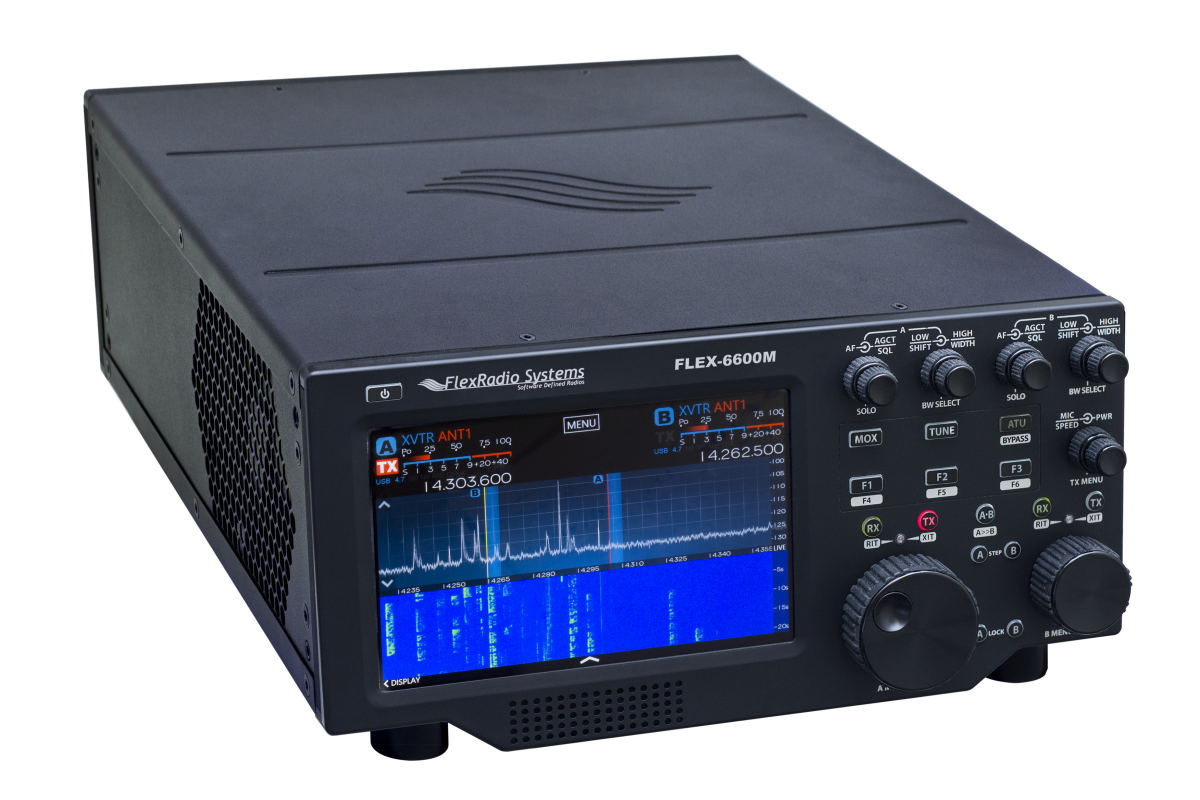

SDR КВ трансивер FLEX-6600M
FLEX- 6600M - супер SDR трансивер «все в одном»
Компания FlexRadio, как и ранее, предлагает своим пользователям любительских трансиверов дисплей анализатора спектра реального времени с высоким разрешением.
Модель FLEX-6600M включает в себя все возможности FLEX-6600 с дополнением первоклассного 8-дюймового IPS WUXGA сенсорного дисплея с разрешением 1920 х 1200 и удобными органами управления для тех кто привык к традиционному интерфейсу трансивера, но желает использовать все преимущества SDR оборудования.
В вашем распоряжении будет полноценная картина активности на диапазонах, а также возможность подключения внешнего HDMI-совместимого монитора с разрешением 1920 x 1200 для максимальной наглядности.
По многочисленным просьбам известных любителей соревнований/ «охотников за DX», в модели FLEX-6600M реализованы симметричные органы управления для двух VFO, что существенно повышает эффективность работы с редкими DX-станциями, участия в соревнованиях, использования цифровых видов связи, а также обычного времяпрепровождения в эфире.
Это полноценный трансивер. Просто включите его питание и работайте в эфире, без ПК, локальной сети или обучающего курса.
В трансивере FLEX-6600M все самые необходимые органы управления находятся под рукой!
Каждый регулятор имеет соответствующую метку и разработан для минимизации движения рук в процессе работы.
Редко используемые органы управления могут быть легко активизированы на большом сенсорном дисплее, в отличии от сложных многофункциональных кнопок и многоуровневых систем меню, традиционных для обычных трансиверов.
Как и во всех современных смартфонах и планшетах емкостной сенсорный ЖК-дисплей содержит набор интуитивных инструментов для масштабирования, настройки и навигации по системе меню.
Органы управления FLEX-6600M разработаны специально для максимально оперативной работы в самых сложных рабочих сценариях, таких как, SO2R, общий вызов, подбор и работа несколькими операторами.
Познакомьтесь с настоящим SDR..
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:
- ВСЕ ФУНКЦИИ FLEX- 6000 ПЛЮС...
- ИНТЕГРИРОВАННЫЙ 8-ДЮЙМОВЫЙ IPS ДИСПЛЕЙ 1920 х 1200
- НАСТРОЙКА, МАСШТАБИРОВАНИЕ, ПРОКРУТКА КАСАНИЕМ ПАЛЬЦА НА ЭКРАНЕ
- ОПТИМАЛЬНОЕ РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ С ДВОЙНЫМ VFO
- ОКНО АНАЛИЗАТОРА СПЕКТРА/ВОДОПАДА ПОЛОСОЙ ДО 14 МГЦ
- АНАЛИЗАТОР СПЕКТРА/ВОДОПАД В РЕАЛЬНОМ ВРЕМЕНИ
- ДИНАМИЧЕСКИЙ ДИАПАЗОН БОЛЕЕ 155 ДБ
- ВЫХОД ДЛЯ ВНЕШНЕГО ДИСПЛЕЯ 1920
- Х 1200
- ГРОМОКОГОВОРИТЕЛЬ ПЕРЕДНЕЙ ПАНЕЛИ С УСИЛИТЕЛЕМ НИЗКОЙ ЧАСТОТЫ 2 ВТ
Основные характеристики | |
| ПРИЕМНИК | |
| Количество независимых приемников для диапазона/вида излучения (макс.) | 4 |
| Динамический диапазон реверсивного смешивания 1/2 кГц (RMDR) | 110/116 dB |
| Разрядность/Частота дискретизации АЦП | 16/245.76 Млн.выборок/сек |
| Перекрытие по частоте | 30 кГц-54 МГц |
| Преселекторы любительских диапазонов | 7-го порядка для классических диапазонов и 3-го порядка для всех остальных |
| Цифровые беспроводные аудио каналы (DAX)/DAX IQ | 4/4 |
| Порты приемных антенн (стационарные/включая порты XVTR) | 2/4 |
| Работа в режиме полного дуплекса RX/TX | Да |
| Одновременный прием с двух антенн (например, 20 м и 6 м) | Да |
| Работа SO2R на одном трансивере без дополнительного оборудования | Да |
| Разнесенный прием | Да |
| ДИСПЛЕЙ АНАЛИЗАТОРА СПЕКТРА/ВОДОПАДА | |
| Размер диагонали встроенной панели сенсорного дисплея | 8 дюймов |
| Разрешение встроенного дисплея | 1920x1200 |
| Подключение/Разрешение внешнего дисплея | 1920x1200/HDMI |
| Окно анализатора спектра/водопада (Макс) | 4 |
| Полоса спектра/водопада (мин./макс.) | 1.2 кГц до 14 МГц |
| Динамический диапазон спектра (Максимальное увеличение) | >155 dB |
| Полоса разрешения спектра (мин) | 1.6 Гц |
| ПЕРЕДАТЧИК | |
| Уровень выходной мощности в диапазонах 160м - 6м | 1-100Вт (25Вт AM) |
| Подавление гармоник | < -60 dBc |
| Порты трансвертера | 2 |
| Частотное перекрытие/мощность трансвертера | 100 кГц - 54 МГц/ 0 до + 10 dBm |
| Рабочий диапазон встроенного автоматического антенного тюнера | КСВ 3:1 |
| Непрерывное перекрытие частот MARS/CAP | Опция |
| ОБЩИЕ СВЕДЕНИЯ | |
| Виды излучения | SSB, CW, AM, SAM, FM, FREE-DV, RTTY, DIGITAL |
| Режим D-STAR | Опциональный ThumbDV |
| Интегрированное дистанционное управление | Да |
| Опции клиентов Maestro, ПК, MAC, iPhone и iPad Client | Да |
| Встроенный громкоговоритель/Мощность | 2Вт Класс D |
| Стабильность частоты (0°C - 50°C) | 0.5 ppm (TCXO) |
| Генератор с GPS синхронизацией | Опциональный 5 x 10-12 более 24 часов |
| Вход внешнего опорного генератора 10 МГц | Да |
| Требования к источнику питания | 13.8 VCDC +/- 15% (14 VDC) |
| Габариты | 171 мм x 356 мм x 337 мм |
ВНИМАНИЕ!!!
Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
