Раскрытие трансиверов FlexRadio на СиБи!
Инструкция раскрытия для трансиверов Flex-1500, 3000, 5000 на СиБи диапазон.
Характеристики аналогичны трансиверу FLEX-6700, за исключением наличия встроенного GPS модуля.
Многие радиолюбители знают, что решением проблемы потери стабильности частоты может быть использование GPS (Глобальной позиционирующей системы) приемника. Если GPS приемник продолжает принимать сигналы спутников, то он будет располагать актуальными данными о времени и местонахождении. Опорный генератор с синхронизацией по GPS это симбиоз двух методов для получения действительно стабильной генерации как кратковременной, так и на длительный срок. Именно это и делает GPSDO. Модуль GPSDO для FLEX-6000 достигает стабильности в 0.005ppm, пока GPS антенна подключена к нему и приемник “видит” хоть один спутник.
Дополнительно, наличие GPS-приёмника позволит упростить работу в режиме 2-х потокового приёма. (Эта функция будет реализована в будущих версиях ПО)

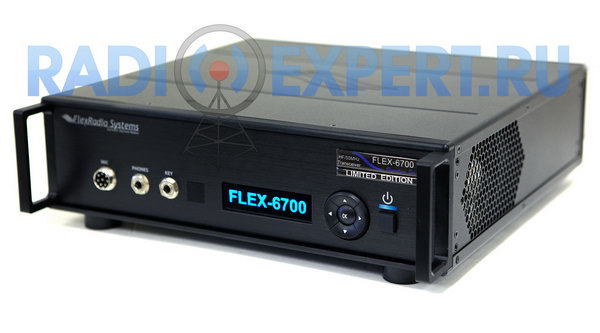

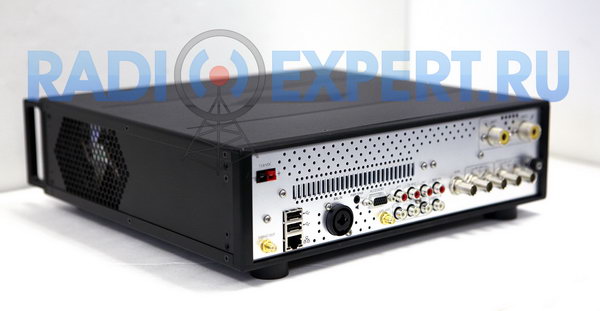

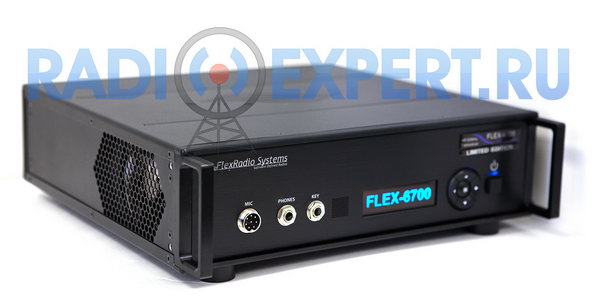

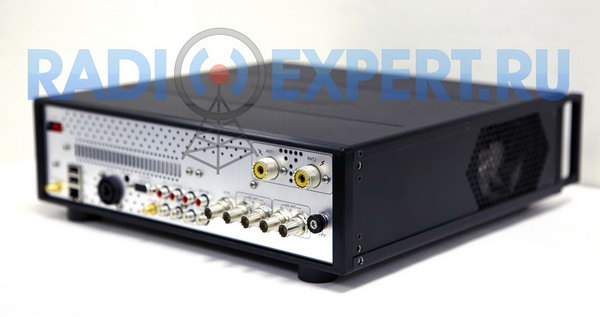

Комплектация трансивера Flex-6700GPSDO:
Для получения дополнительной технической информации нажмите, тут.
Основные характеристики | |
Центральный процессор и DSP | TMS320DM8168 |
RISC процессор | 1.4GHz ARM Cortex A8/NEON |
DSP процессор | 1.2GHz TMS320C647x |
Объём RAM | DDR3 512MB 1333MHz |
FLASH-память | 256MB uSD SLC |
ПЛИС (FPGA) | Xilinx XC6VLX130TT |
Производительность DSP | 317 GMAC |
Производительность DSP с плавающей запятой | 121 GFLOPS |
ETHERNET подключение | 1 ГБит |
Порт USB 2.0 | 2 шт |
Частота тактового генератора | 983.4 МГц |
Фазовые шумы тактового генератора при 245.76 МГц | -146 dBc/Гц при 10 кГц -152 dBc/Гц при 100 кГц |
Стабильность частоты опорного генератора 10МГц (от 0 С до +50 С) | 0.02 ррм ОСХО |
GPSTXCO с выходом 10 МГц на задней панели | Присутствует |
Стабильность частоты при использовании GPSTXCO | лучше 5Е-12 после 24 часов |
Виды модуляции | AM,FM,SSB,RTTY |
Частотное разрешение | 1 Гц |
Количество каналов памяти | Не ограничено |
Антенные разъёмы | 2 х SO-239, 2 x BNC, 1 x XVRT |
Импеданс антенны | 50 Ом, несимметричный |
Питающее напряжение | DC +13,8V +- 15% |
Потребляемый ток RX/TX | 1.5A/23A |
Габариты (без ножек) | 330х305х102 |
Комплект для установки в стойку 19" | Опционально |
Комплект ручек передней панели | Опционально |
Масса | 5.44 кГ |
Диапазон рабочих температур | 0...+50 С |
Приемник | |
Архитектура приёмника | Прямой цифровой захват сигнала (Full DDC) |
Модулей захвата сигнала (SCU) | 2 |
Количество выделенных приёмников | 8 |
Разрядность АЦП | 16 бит |
Частота дескритизации АЦП | 245.76 МГц |
Диапазон рабочих частот | 0.3 - 77 МГц и 135 - 165 МГц |
Минимально различимый сигнал | нет данных |
Перекрытие любительских диапазонов | 160 - 6 м |
Предусилитель/Аттенюатор | Pre 1:-11.5 - +20 dB Pre 2: +20 dB |
Подавление зеркального канала | Лучше 100 dB |
Уровень мощности аудио выхода | 1 Вт |
Импеданс НЧ выхода/уровень напряжения на нагрузке | 10 кОм/ 2,6 Vpp |
Передатчик | |
Архитектура передатчика | Прямое цифровое преобразование вверх |
Разрядность АЦП передатчика | 16 бит |
Частота дескритизации ЦАП | 491.52 МГц |
Уровень выходной мощности | 1 - 100 Вт FM,SSB,CW 1 - 30 Вт AM |
Любительские диапазоны | 160 - 6 м |
Полосовые фильтры оконечного каскада | 11 полуоктавных фильтров |
Мощность ПЧ выхода для трансвертера | 0...+10 dBm |
Диапазон ПЧ выхода для трансвертера | 0.5 - 150 МГц |
Система модуляции | Цифровая маломощная на частоте несущей |
Максимальная FM девиация | нет данных |
Подавление несущей | лучше -80 dBc |
Подавление второй боковой полосы | лучше -80 dBc |
Подавление гармоник за пределами любительских диапазонов | лучше -60 dBc лучше -70 dBc (6m) |
Полоса излучаемого сигнала | регулируемая 50 - 5000 Гц по умолчанию 300 - 2700 Гц |
Разъём микрофона | Несимметричный 8-pin Балансный XLR/TRS |
Импеданс микрофона | 600 Ом |
Антенный тюнер | |
Диапазон согласования | 5 - 500 Ом (80 - 10м) 16.5 - 150 (160,6м) |
Тип | Автомат |
ВНИМАНИЕ!!!
Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
