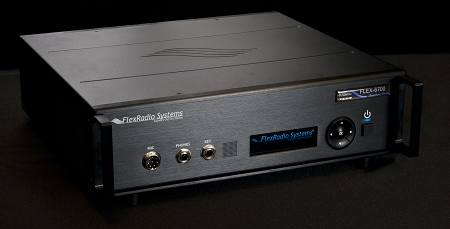

Приемник FLEX-6700R ™ Signature Series базируется на новой аппаратной архитектуре и новой программной платформе SmartSDR ™. В новом приёмнике используется метод прямой оцифровки сигнала с антенны. Чтобы конвертировать ВЧ сигнал, аппаратнно-программным методом осуществляется цифровое преобразования сигнала вниз по частоте (DDC), для последующей обработки его в цифровую последовательность на нужной скорости. В приёмнике FLEX-6700R использует два аппаратных модуле захвата сигнала Spectral Capture Units™ (SCU) и микропроцессоры с ультра-высокой производительностью. Они используются для аппаратной обработки сигналов, в системе управления, для выполнения демодуляции и модуляции, фильтрации и управления аудио потоками. В результате достигнуты невероятные динамические характеристики приёмного тракта и качество принимаемого сигнала.
В приёмнике FLEX-6700R  использует два АЦП для приема в диапазоне 0,33…77 МГц и 135…165 МГц с возможностью создавать  до 8  полнофункциональных независимых приёмников. Для оптимальной работы при необходимости повышения эффективности подавления внеполосных сигналов в каждом модуле захвата сигнала (SCU) предусмотрены полосовые фильтры для всех любительских диапазонов. Программа SmartSDR это «экосистема» всей платформы DDC-радио. Она организует всю аппаратную мощь обработки сигналов радиостанции. Программа SmartSDR понимает возможности каждого модуля захвата сигнала (SCU) и оптимально использует все вычислительные ресурсы для нужной обработки сигналов. Она также включает в себя «модуль отображения» т.н. Grafic User Interfase (GUI) клиента, который позволяет пользователю управлять приёмником FLEX-6700R не только с компьютера непосредственно в месте установки приёмника, но и удалённо, используя высокоскоростное соединение Ethernet.

Для получения дополнительной технической информации нажмите, тут.

Технические характеристики приёмника FLEX-6700R

Основные характеристики

Центральный процессор и DSP TMS320DM8168
RISC процессор 1.4GHz ARM Cortex A8/NEON
DSP процессор 1.2GHz TMS320C647x
Объём RAM DDR3 512MB 1333MHz
FLASH-память 256MB uSD SLC
ПЛИС (FPGA) Xilinx XC6VLX130TT
Производительность DSP 317 GMAC
Производительность DSP с плавающей запятой 121 GFLOPS
ETHERNET подключение 1 ГБит
Порт USB 2.0 2 шт
Частота тактового генератора

983.4 МГц

Фазовые шумы тактового генератора при 245.76 МГц

-146 dBc/Гц при 10 кГц

-152 dBc/Гц при 100 кГц

Стабильность частоты опорного генератора 10МГц (от 0 С до +50 С) 0.02 ррм ОСХО
GPSTXCO с выходом 10 МГц на задней панели Опционально
Стабильность частоты при использовании GPSTXCO лучше 5Е-12 после 24 часов
Виды модуляции AM,FM,SSB,RTTY
Частотное разрешение 1 Гц
Количество каналов памяти Не ограничено
Антенные разъёмы 2 x BNC
Импеданс антенны 50 Ом, несимметричный
Питающее напряжение DC +13,8V +- 15%
Потребляемый ток RX/TX 1.5A/23A
Габариты (без ножек) 330х305х102
Комплект для установки в стойку 19" Опционально
Комплект ручек передней панели Опционально
Масса 5 кГ
Диапазон рабочих температур 0...+50 С

Приемник

Архитектура приёмника Прямой цифровой захват сигнала (Full DDC)
Модулей захвата сигнала (SCU) 2
Количество выделенных приёмников 8
Разрядность АЦП 16 бит
Частота дескритизации АЦП 245.76 МГц
Диапазон рабочих частот 0.3 - 77 МГц и 135 - 165 МГц
Минимально различимый сигнал нет данных
Перекрытие любительских диапазонов 160 - 6 м
Предусилитель/Аттенюатор

Pre 1:-11.5 - +20 dB

Pre 2: +20 dB

Подавление зеркального канала Лучше 100 dB
Уровень мощности аудио выхода 1 Вт
Импеданс НЧ выхода/уровень напряжения на нагрузке 10 кОм/ 2,6 Vpp

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
