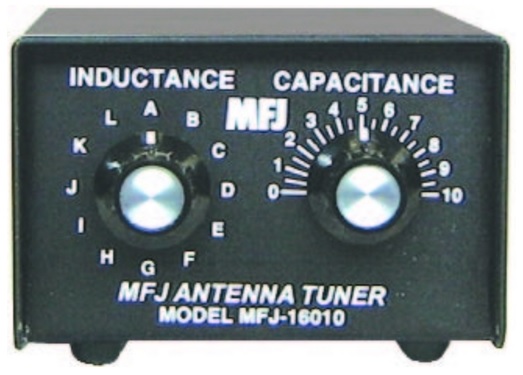

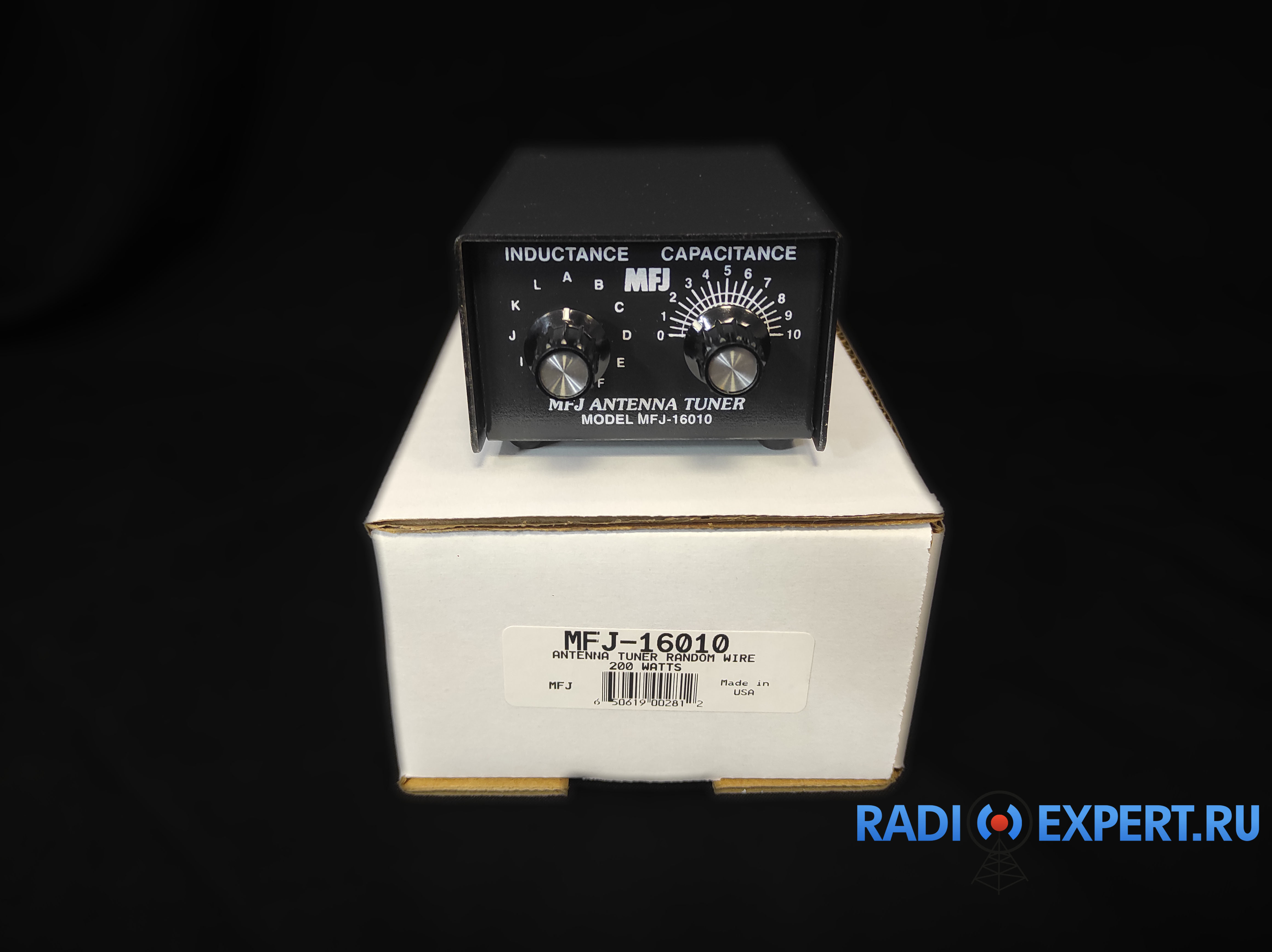

MFJ-16010 - это антенный тюнер для провода случайной длины с переменной индуктивностью в цепи для согласования низкого импеданса выхода вашего передатчика с высоким импедансом антенной системы в виде длинного провода (или наоборот).
Он предусматривает согласование проводника практически любой длины с любым трансивером в диапазоне от 160 до 10 метров. Допустимая выходная ВЧ мощность выходного каскада не может превышать 200 Ватт. Для максимальной эффективности излучения ваш провод должен быть расположен как можно выше и как можно дальше от различных окружающих объектов, а также иметь максимально возможную длину. Не заземляйте антенну в виде провода случайной длины.

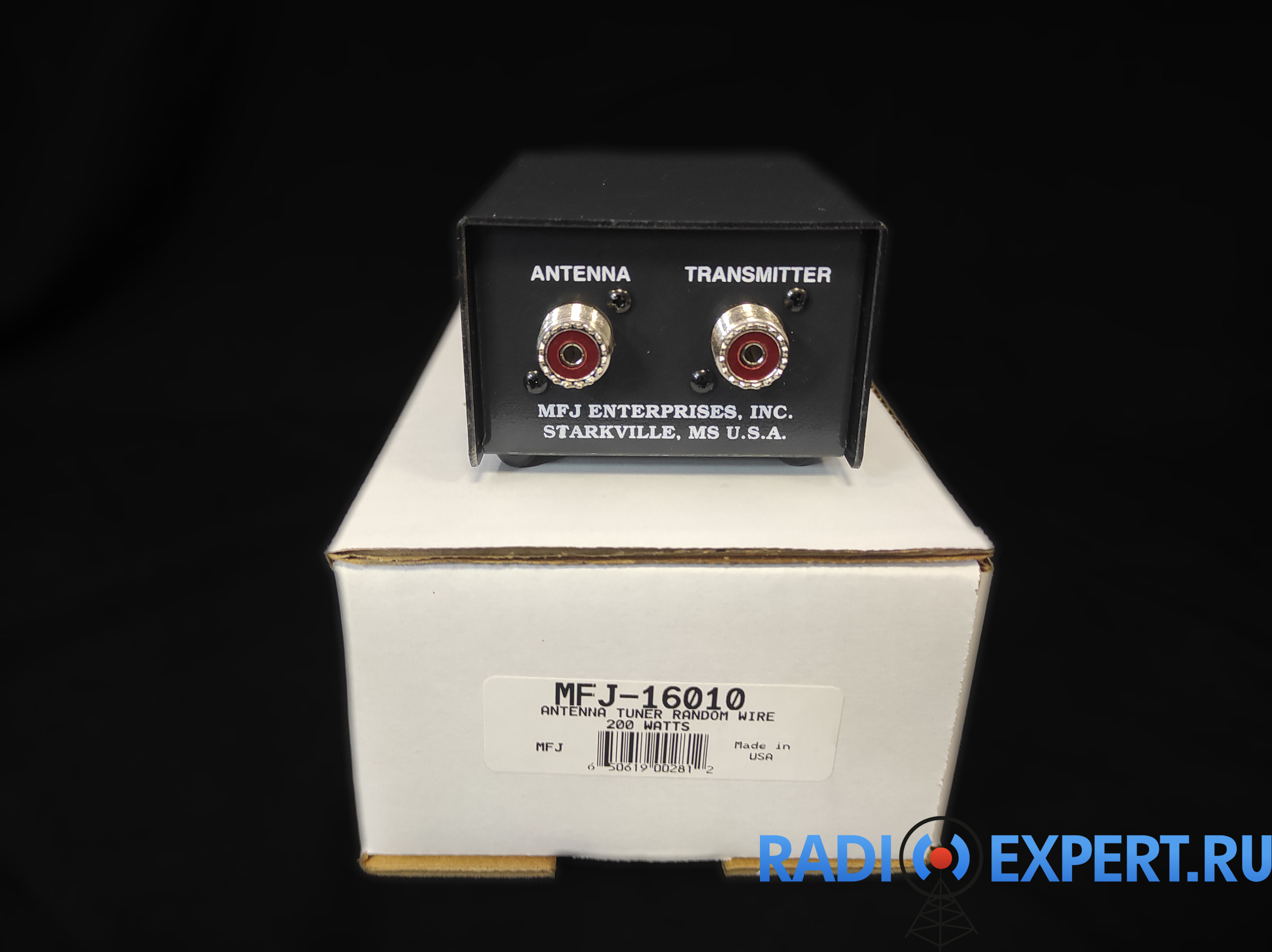

Разъемы устройства имеют соответствующие метки для согласования выходного каскада передатчика с высоким импедансом нагрузки. Это обычное подключение устройств в системе. При необходимости использования передатчика и нагрузки с низким импедансом (например, мобильной штыревой антенной), поменяйте местами точку подключения антенны и передатчика в тюнере MFJ-16010.
Обратите внимание, что согласующее устройство MFJ-16010 предназначено для согласования одиночного провода случайной длины, а не коаксиальной линии питания, хотя оба разъема (источника и нагрузки) устройства - коаксиальные. Это упрощает обмен точек подключения выхода источника и антенны.
Стандартный разъем типа «банан» идеально подходит для центрального контакта гнезда SO-239 и может быть использован для подключения единственного проводника антенной системы вместо коаксиального разъема PL-259.
Для подключения к антенному тюнеру выходного каскада передатчика необходимо использование стандартного коаксиального кабеля.
Убедитесь, что тюнер MFJ-16010 имеет эффективное заземление вместе с передатчиком.
Если вы используете MFJ-16010 для согласования вертикала или мобильного штыря, то тюнер должен находиться максимально близко к точке питания антенны, а не в конце коаксиальной линии ее питания.
Ваш антенный тюнер настолько компактен, что может легко поместиться в задний карман ваших брюк.
