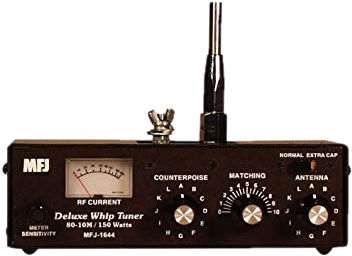

Антенный тюнер MFJ-1644

Тюнер разработанный специально для коротких штыревых антенн, а также любых антенн в виде провода случайной длины.

Цена:
12 459
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

Тюнер штыревой антенны/искусственной земли для мгновенной работы в диапазонах 80-10 метров при мощности 150 Ватт

MFJ-1644 это 200-ваттный антенный тюнер диапазонов 80-10 метров, разработанный специально для коротких штыревых антенн, а также любых антенн в виде провода случайной длины.

Он может быть успешно использован на стационарных позициях, так и в полевых условиях, поскольку встроенная система настройки искусственной земли позволяет согласовать передатчик или трансивер практически с любой антенной.

В основе тюнера MFJ-1644 используется реверсивная L-цепь. Преимущество такой L-цепи заключается в наличии только двух регуляторов настройки и единственного возможного их положения для согласования определенного импеданса.

На задней панели MFJ-1644 имеет коаксиальный разъем и переключатель подключатель «Hi-Z/Lo-Z» для реверса L-цепи.

Встроенный токовый симметрирующий трансформатор обеспечивает изоляцию ВЧ и DC земли, что дает возможность оптимальной настройки ВЧ противовеса.

Индикатор ВЧ тока отображает суммарный уровень тока в антенне и противовесах, что существенно упрощает настройку.
Просто настраивайте прибор по максимальному уровню ВЧ тока.

Просто подключите короткий штырь и провод противовеса и получите эффективную поративную все диапазонную антенну от 3.5 до 30 МГц при мощности до 150 Ватт.

Это эффективное компактное и простое решение как для стационарных и полевых условий, так и экстренных случаев.

Для достижения резонанса вертикального излучателя или проводника случайной длины используется высокодобротная переменная индуктивность с тремя сердечниками. Идентичная индуктивность настраивает противовес. Для работы в диапазонах 30-10 метров в комплекте имеется телескопический штырь длиной 1.5 метра и комплект противовесов.

Для повышения эффективности работы на частотах ниже 30 метров используйте провод/штырь большей длины и добавьте нагрузочную индуктивность к нему. Различные радиолюбительские антенны Huster или штыри длиной 4 метра будут успешно функционировать.

Настройте вашу антенну по минимальному КСВ с помощью встроенной реверсивной L-цепи. Симметрирующий токовый трансформатор будет осуществлять развязку излучающих элементов.

Настраивайте устройство по максимальным показаниям уровня ВЧ тока, что даст вам максимальное излучение энергии и минимальный КСВ. Регулятор чувствительности позволяет использовать уровни мощности от QRP до 150 Ватт.

Между антенной и противовесом имеется стеклопластиковый изолятор с минимальной емкостью для минимизации шунтирующего тока антенны на землю, что повышает эффективность излучения.

Стандартный разъем 3/8x24 для штыревой антенны и барашковая гайка для противовеса.
