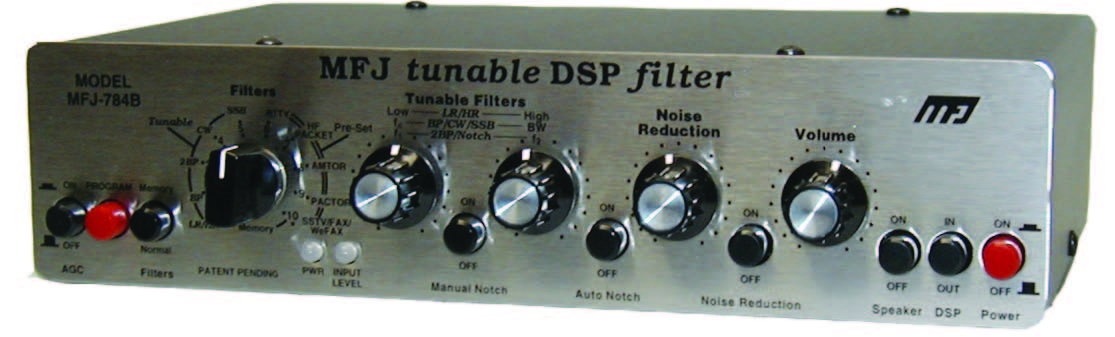

Аудио фильтр MFJ-784B

Внешний, настраиваемый DSP фильтр для устранения шумов и помех во всех видах модуляции.

Цена:
41 580
Кол-во:
- +
bookmark_outlineВ закладки

MFJ-784B представляет собой перестраиваемый DSP фильтр на цифровом сигнальном процессоре, который автоматически подавляет гетеродины, уменьшает шум и помехи одновременно в следующих режимах: SSB, FM, АМ, телеграфном, пакетном, Amtor, PACTOR, RTTY, SSTV, WeFAX, FAX, малосигнальном УВЧ, EME, спутниковом.

Перестраиваемые фильтры MFJ с линейной фазовой характеристикой минимизируют шумы, предотвращают ошибки передачи данных и имеют характеристику «заграждающего» фильтра с ослаблением до 57 дБ при частоте ниже 75 Гц.

Только MFJ предоставляет пять перестраиваемых фильтров на цифровом сигнальном процессоре. Можно настраивать любой фильтр - нижних частот, верхних частот, режекторный фильтр и полосовой фильтр, в том числе фильтры, оптимизированные для однополосного и телеграфного режимов. Можно изменять полосу пропускания, чтобы обнаружить и подавить помеху.

MFJ-784B предоставляет пять фильтров с параметрами, заданными при изготовлении, и 10 фильтров с программированием заданных параметров, которые можно изменять по своему усмотрению.

Мгновенно удалите помеху от другой станции поворотом переключателя!

Автоматический режекторный фильтр

Автоматический режекторный фильтр MFJ-784B осуществляет поиск и устранение помех от многочисленных гетеродинов. Кроме того, вы получаете от MFJ улучшенное адаптивное подавление шума. Он делает тише фоновый шум и QRN настолько, что однополосные сигналы звучат как ЧМ сигналы. Автоматический режекторный фильтр и адаптивное подавление шума можно использовать с соответствующими настраиваемыми фильтрами с заданными параметрами. Автоматическая регулировка усиления (АРУ) поддерживает постоянный уровень аудиосигнала при его изменении.

Перестраиваемые полосовые фильтры

Узкополосные сигналы, например CW и RTTY, отделяются от помех других станций при включении перестраиваемых полосовых фильтров MFJ. Можно задавать центральную частоту в пределах 300 – 3400 Гц и изменять полосу пропускания от 30 Гц до 2100 Гц – от сверхузкополосных фильтров CW до широкополосных фильтров данных. Можно использовать два перестраиваемых фильтра совместно. Например, настройте один из них на частоту Mark, а второй на частоту Space и установите узкую полосу пропускания для сверхострого фильтра RTTY. Можно настраивать нижнюю частоту среза в пределах 200 – 2200 Гц, а верхнюю частоту среза в пределах 1400 – 3400 Гц. Это позволяет создавать специализированные фильтры для голоса, данных и других режимов. Сигналы, отстоящие всего на 75 Гц, практически исчезают – они ослабляются на 57 дБ!

Автоматический режекторный фильтр MFJ-784B

Автоматический режекторный фильтр MFJ осуществляет поиск и устранение сигналов многочисленных гетеродинов в течение нескольких миллисекунд. Это происходит так быстро, что даже мешающие CW и RTTY сигналы также можно подавить. Избирательно удаляйте нежелательные тональные сигналы с помощью двух перестраиваемых вручную режекторных фильтров – эксклюзив MFJ. Подавляйте нежелательные CW станции, если вы работаете в режиме CW.

Адаптивное подавление шума

Подавление шума работает во всех режимах фильтрации и при любом случайном шуме – белом шуме, статическом, импульсном, шуме от систем зажигания, шуме в цепях питания, шипении. алгоритм МСКО (минимума среднеквадратического отклонения) обеспечивает ослабление шума до 20 дБ. Ослабление шума регулируется, чтобы предотвратить искажение сигнала. 15 фильтров с заданными характеристиками или заказной фильтр В ассортименте имеется 15 фильтров с заданными характеристиками. Они могут использоваться для однополосного, АМ, телеграфного, пакетного, Amtor, Pactor, RTTY, SSTV, WeFAX, FAX или другого режима.

Если вам не нравятся готовые фильтры с заданными характеристиками, можете запрограммировать свои – это особенность MFJ! Можно сохранить все установки фильтров – центральную частоту и полосу частот; верхнюю и нижнюю частоту среза; автоматический или ручной режим режекторного фильтра; ослабление шума – для 10 программируемых фильтров.

Дополнительные возможности

MFJ-784B, фильтр на цифровом процессоре MFJ tunable Spotting ToneTM – точно настраивает даже самые узкополосные фильтры CW. Эксклюзив MFJ – Adaptive TuningTM – крутизна настройки автоматически становится выше при сужении полосы пропускания, что обеспечивает простоту применения узкополосных фильтров.

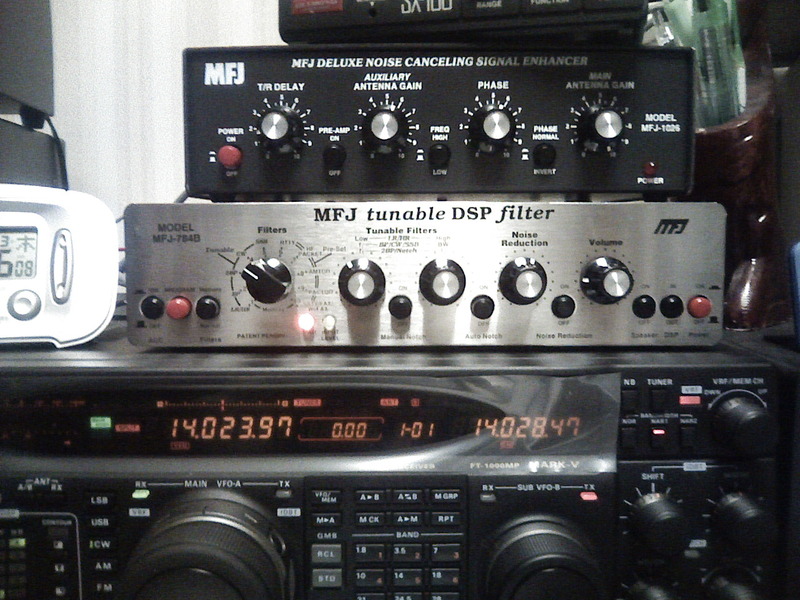

Эксклюзив MFJ – FilterTalkTM – передает точные установки фильтра в коде Морзе. Автоматическая режекция с переменной агрессивностью, малошумящий аудиоусилитель мощностью 2,5 Вт, переключатель громкоговорителя всегда поддерживают головные телефоны в активном состоянии. Ручная и автоматическая режекция могут использоваться совместно. Выбираются сохраннные в памяти параметры ослабления шума, автоматической режекции и заказного фильтра. Точный простой для использования индикатор входного уровня, усиленная вручную режекция в режиме CW, регулируемый уровень выходного сигнала линии, повышение частот Mark и Space и скорости передачи для фильтров данных и автоматического байпаса во время передачи для контроля тона CW, обнаружение голоса/данных путем контроля линии PTT. Кнопка байпаса вашего фильтра – позволяет слушать совершенно нефильтрованный сигнал. Усилитель мощностью 2,5 Вт, регулировка усиления, регулировка входного уровня, гнездо громкоговорителя, линия контроля PTT, выход уровня в линии. Размеры: 241 х 63.5 х 152 мм (9 x 2 x 6 дюймов). Подключается между трансивером или приемником и внешним громкоговорителем или головными те- лефонами. 12 В постоянного тока или 110 В переменного тока с преобразователем MFJ-1312D. Набор кабелей, MFJ-5184. В комплект поставки входит кабель приемника, кабель электропитания постоянного тока, два кабеля TNC с открытым концом и разъем электропитания Чип для обновления исходной 784 модели MFJ-55. Обновляет исходную модель MFJ-784 большинством новых программных средств модели MFJ-784B.

Комплектация DSP фильтра MFJ-784B

  • Аудио фильтр;
  • Набо аудиокабелей;
  • Кабель питания;
  • Инструкция по эксплуатации;
  • Упаковка.

Технические характеристики аудио интерфейса MFJ-784

Основные характеристики

Поддержка трансиверов ICOM, Kenwood, Yaesu
Аудио интерфейс 1 Стандартные джеки 3.5мм.
Аудио интерфейс 2 5 - контактный DIN-разъём
Питание 12 Вольт
Размеры 145x135x40 мм
Вес 1 кг

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
