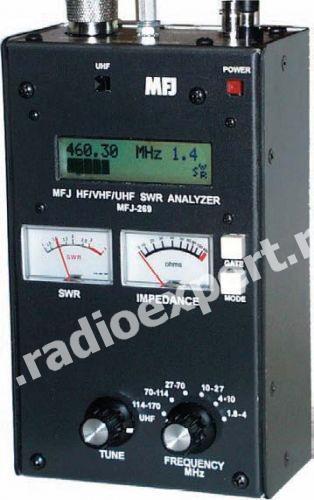

Антенный анализатор MFJ-269

ТОВАР СНЯТ С ПРОИЗВОДСТВА! Взамен выпускается MFJ-269C

Частотные диапазоны 1,8 - 170 МГц и 415 - 470 МГц; КСВ; Комплексное сопротивление на радиочастоте : активное(R) и реактивное(X) сопротивление или модуль (Z) и фаза(в градусах); Потери в коаксиальном кабеле (дБ); Длина коаксиального кабеля и расстояние до места повреждения; Потери при обратном распространении; Коэффициент отражения; Индуктивность; Емкость; Напряжение аккумуляторной батареи; Цифровые показания на ЖКИ; частотомер; стрелочные измерители; зарядное устройство для Ni-MH/Ni-Cad аккумуляторной батареи; экономия заряда аккумуляторной батареи; предупреждение о недопустимом снижении напряжения аккумуляторной батареи; плавное снижение скорости настройки и многое другое..

Модель MFJ-269 работает в частотных диапазонах от 1,8 до170 МГц и от 415 до 470 МГц - исключительно MFJ-269!
MFJ-269 обладает всеми свойствами модели MFJ-259B, самого популярного в мире анализатора КСВ, и еще многими другими!
Большой удобный для считывания двухстрочный ЖК дисплей и стрелочные измерители отчетливо отображают вашу информацию. Встроенное зарядное устройство Ni-Cad/Ni-MH аккумуляторных батарей, регулятор мощности, потребляемой от аккумуляторной батареи, предупреждение о недопустимом снижении напряжения аккумуляторной батареи, плавное снижение скорости настройки. MFJ-269 - может использоваться как источник сигнала для тестирования/выравнивания.
Встроенный CoaxCalculatorTM– вычисляет длину коаксиальной линии в футах по заданной длине коаксиальной линии в градусах фазового сдвига, и наоборот, для любой частоты и любого коэффициента укорочения (это очень нужно для согласующих секций в зданиях и для фазированных линий) – эксклюзивная особенность моделиMFJ-269!
Новый 12-разрядный аналого-цифровой преобразователь обеспечивает гораздо большую точность и разрешающую способность, чем обычные 8-разрядные аналого-цифровые преобразователи - эксклюзивная особенность моделиMFJ-269!
Сверхпрост в использовании! Просто установите переключатель диапазонов и вращайте диск – так же, как в трансивере.

Особенности для частотных диапазона 1,8 - 170 МГц

MFJ-269 дает полную картину о вашей антенне. Считывайте показания КСВ и комплексного импеданса антенны в частотном диапазоне от 1,8 до 170 МГц. Встроенный частотомер.
Считывайте величину комплексного импеданса как последовательность активного и реактивного сопротивления (Rs+jXs) или как модуль (Z) и фазу (в градусах).
Также считывает величину параллельного эквивалентного активного и реактивного сопротивления (Rp+jXp) - эксклюзивная особенность модели MFJ-269!
Определяет коэффициент укорочения, потери в коаксиальной линии в дБ, длину коаксиальной линии и расстояние до точки короткого замыкания или разрыва в футах.
Можно считывать значения КСВ, потерь при обратном распространении и коэффициента отражения на любой частоте одновременно одним взглядом. Также считывается эффективность согласования. Также считывается индуктивность в мкГн и емкость в пФ на радиочастоте.
Можно измерять КСВ и потери в коаксиальном кабеле с любым характеристическим сопротивлением от 10 до более чем 600 Ом, в том числе 50, 51, 52, 53, 73, 75, 93, 95, 300, 450 Ом - эксклюзивная особенность модели MFJ-269!

Особенности для частотного диапазона 415 - 470 МГц

Просто вставьте коаксиальный кабель своей СВЧ антенны, установите частоту и считайте значения КСВ, потерь при обратном распространении и коэффициента отражения одновременно. Можно считать величину потерь в коаксиальном кабеле в дБ и эффективность согласования.
Можнопроизвести регулировку СВЧ диполей, вертикальных антенн, антенн типа «волновой канал», квадратных рамочных и других антенн и определить их КСВ, резонансную частоту и полосу пропускания.
Можно тестировать и настраивать шлейфы и коаксиальные линии. Можно вручную определить коэффициент укорочения и полное сопротивление передающих линий.
Регулируйте и тестируйте радиочастотные согласующие цепи и радиочастотные усилители без подачи мощности.
Предусмотрен вывод на ЖКИ легко читаемой гистограммы КСВ в логарифмическом масштабе и показаний измерителя КСВ для быстрой настройки.

Берите его куда угодно

Переносной, его можно брать куда угодно – в удаленные места, в высотные сооружения, в экспедиции по экзотическим местам. Имеет встроенный разъем «N-типа». В комплект поставки бесплатно включен адаптер N -SO-239. Пользуйтесь Ni-MH батареями 10 AA или Ni-Cad либо щелочными аккумуляторами (не входят в комплект поставки – щелочные аккумуляторы нельзя заряжать в устройстве) или адаптером блока питания, напряжением 12В.

Комплектация анализатора антенн MFJ-269:
1. Анализатор MFJ-269;
2. Инструкция по эксплуатации;
3. Упаковка;
