Приемная система Winradio MS-8323

Многоканальный приемник системы телеметрии.
Диапазон частот: 35 - 150 МГц (диапазон частот может быть изменён по желанию);
Цена по запросу!
Поставка с завода только по заказу при формировании достаточной партии.

Кол-во:
- + Звоните
bookmark_outlineВ закладки

MS-8323 Multichannel Telemetry Receiver System

MS-8323 Многоканальный приемник системы телеметрии
Особенности

  • Система из 8 независимых каналов приема
  • Масштабируемость до 72 каналов
  • Высокопроизводительные FM приемники
  • Высокая линейность
  • Полностью интегрированное и компактное решение
  • Функция автоматического поиска и отслеживания
  • Определяемый пользователем скорость и период сканирования
  • Минимальный шумовой уровень отслеживания
  • Автоматическое возобновление сканирования при потери сигнала
  • Высокая устойчивость против помех соседних каналов
  • Регулируемый аналоговый выход для каждого канала
  • Дополнительный удаленный мониторинг через LAN
  • Корпус повышенной прочности для мобильного применения

Многоканальный приемник системы телеметрии MS-8323 предназначен для получения, отслеживания и демодуляции ЧМ сигналов и радио-телеметрических датчиков. 8-канальная система легко масштабируется до 72 одновременно работающих независимых каналов.
Высокопроизводительные приемники этой системы очень терпимы к дрейфу частоты устройств, применяемых в телеметрических приложениях, там, где частота передатчика подвержена дрейфу. Например, когда передатчик телеметрии работает в тяжелых условиях окружающей среды или частота его не за стабилизирована кварцем. Приемник сканирует частоты передатчика в указанном пользователем диапазоне частот, с заданной периодичностью сканирования. После захвата частоты, каждый приемник отслеживает дрейфующую частоту в предопределенном диапазоне захвата. В приёмниках используя современные малошумящие DDS синтезаторы (прямой цифровой синтез), корректировка частоты отслеживания вызывают лишь минимальным искажения принимаемого сигнала, вызывая не более чем 0,5% увеличение шума (по сравнению с уровнем выходного сигнала). Если передатчик потерян, приемник автоматически начинается сканирование.

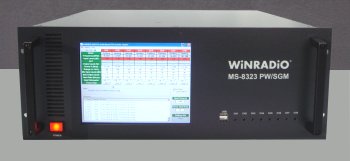

Эта система основана на применении промышленного компьютера , закреплённого в прочную тяжелую  19" промышленную стойку. Передняя панель этой стойки имеет высоко-контрастный широкоугольный дисплеем. Существует возможность для подключения внешнего монитора, клавиатуры и мыши.
Устройство способно работать в автоматическом режиме, а при использовании программного обеспечение удаленного мониторинга, может управляться дистанционно.
Приемники
В основе всей приёмной системы WiNRADiO MS-8323 лежат хорошо зарекомендовавшие себя приёмники WiNRADiO на PCI-картах с хорошими FM-приёмниками на борту, разъёмами для антенн и аудиоканалов. Каждая карта представляет собою высокоэффективный приёмник с высокой чувствительностью и хорошеим динамическим диапазоном, разработанный, чтобы работать в сложной электромагнитной обстановке, существующей в компьютерной системе, и идеально подходит для одновременной многоканальной работы. Каждый приемник имеет собственный аудио выход аналогового демодулированного сигнала, который может регулироваться до необходимого уровня

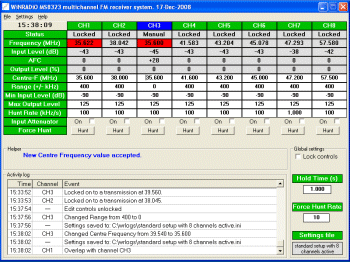

Интерфейс пользователя
Программное обеспечение системы MS-8323 позволяет пользователю контролировать состояние каждого приёмника отдельно, и наблюдать за его рабочим состоянием, а также установить параметры системы для работы в системе многоканальной телеметрии.
Упаковка

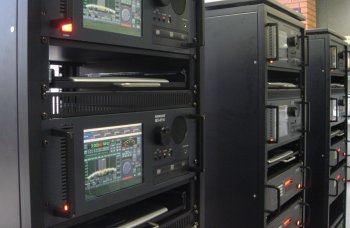

Многоканальная система радиовещательного мониторинга MS-8323 поставляется в специально разработанной 19 " стойке шасси повышенной прочности со встроенными амортизаторами, для обеспечения безопасного судоходства. Каждый блок может работать как в отдельности от корпуса, так и внутри него. Это особенно полезно для мобильной работы.
Для стационарного применения, предусмотрены различные стоечные корпуса-шасси, начиная от единичного экземпляра применения до крупномасштабных установок. Для них компания WiNRADiO обеспечивает полную установку оборудования «под ключ», включая антенны и систему антенного распределения.


Технические характеристики

Тип

Супергетеродин двойного преобразования

Частотный диапазон

35 - 150 МГц (диапазон частот может быть изменён по желанию)

Количество каналов

8 (масштабируемых до 72)

Чувствительность приёмника

-90 дБм при 12 дБ SINAD
(опционально -107 дБм при 12 дБ SINAD)

Входной динамический диапазон

90 дБ мин.

Подавление спуров

60 дБ мин.

Вип демодулятора

Широкая FM, ± 50 кГц девиации

Полоса пропускания демодулированного сигнала

От 20 Гц до 50 кГц @ -3 дБ

Уровень выходного демодулированного сигнала

2.5 В макс. До ограничения

Чувствительность выходного сигнала

1 В RMS для ± 50 кГц девиации,

Стабильность усиления сигнала

Менее 5%  от 10 до 40 ° С

Искажение сигнала

Менее 2% @ 1 Vrms

Скорость сканирования

100 кГц/с до 1 МГц/с (регулируется пользователем)

Условия прерывания сигнала

Приемник отслеживает непрерывность выходной сигнал,не более чем на 0,5% шума (по сравнению с выходом)

FM время отклика/задержки

Выход реагирует на изменение входного FM-сигнала менее чем за 50 мкс или менее 5% фазового сдвиг на частоте 1 кГц

Селективность

-60 ДБ при 1 МГц

По канальная разница задержки сигнала

Менее 2 мкс

Паразитные излучения через терминал антенны

-70 ДБм Макс.

Питание

Выбор между 100/120 или 220/240 В, 50 Гц или 60 Гц, 110 Вт

Рабочая температура

От 10 до 40 ° С

Влажность

От 5 до 90% относительной влажности (без конденсата)


Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции

По всем интересующим вас вопросам о системе ЗВОНИТЕ к нам в офис.


Технические характеристики

Тип

Супергетеродин двойного преобразования

Частотный диапазон

35 - 150 МГц (диапазон частот может быть изменён по желанию)

Количество каналов

8 (масштабируемых до 72)

Чувствительность приёмника

-90 дБм при 12 дБ SINAD
(опционально -107 дБм при 12 дБ SINAD)

Входной динамический диапазон

90 дБ мин.

Подавление спуров

60 дБ мин.

Вип демодулятора

Широкая FM, ± 50 кГц девиации

Полоса пропускания демодулированного сигнала

От 20 Гц до 50 кГц @ -3 дБ

Уровень выходного демодулированного сигнала

2.5 В макс. До ограничения

Чувствительность выходного сигнала

1 В RMS для ± 50 кГц девиации,

Стабильность усиления сигнала

Менее 5%  от 10 до 40 ° С

Искажение сигнала

Менее 2% @ 1 Vrms

Скорость сканирования

100 кГц/с до 1 МГц/с (регулируется пользователем)

Условия прерывания сигнала

Приемник отслеживает непрерывность выходной сигнал,не более чем на 0,5% шума (по сравнению с выходом)

FM время отклика/задержки

Выход реагирует на изменение входного FM-сигнала менее чем за 50 мкс или менее 5% фазового сдвиг на частоте 1 кГц

Селективность

-60 ДБ при 1 МГц

По канальная разница задержки сигнала

Менее 2 мкс

Паразитные излучения через терминал антенны

-70 ДБм Макс.

Питание

Выбор между 100/120 или 220/240 В, 50 Гц или 60 Гц, 110 Вт

Рабочая температура

От 10 до 40 ° С

Влажность

От 5 до 90% относительной влажности (без конденсата)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции
