WiNRADiO MS-8118/WSB

Многоканальная система приёма гидроакустических буёв и телеметрии.
Диапазон частот: 136.000-173.500 МГц; (диапазон частот может быть изменён по желанию)
Количество одновременных каналов: 8
Поставка с завода только по заказу. Срок 1-3 месяца.

Цена:
0
Кол-во:
- + В корзину
bookmark_outlineВ закладки

MS-8118/WSB Многоканальная система приема гидроакустических буёв и телеметрии

  • Стандартный диапазон частот для гидроакустических буёв 136 МГц, 173,5
  • Пользовательских диапазон частот
  • Доступен независимый приём одновременно до восьми каналов на частотах гидроакустических буёв
  • Полностью интегрированное и компактное решение
  • Дополнительный антенный усилитель и блок распределения сигналов
  • Дополнительная антенны для частот гидроакустических буёв
  • Стойка-корпус повышенной прочности для мобильной связи

Многоканальная система приёма гидроакустических буёв и телеметрии WiNRADiO MS-8118/WSB  предоставляет изящное, полностью интегрированное решение, специально предназначенное для приема и контроля телеметрических данных УКВ диапазона, в определенных для гидроакустических буёв частотах передатчика, одновременно на нескольких каналах приёма.

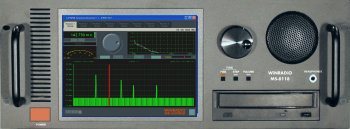

Основу системы представляет собою промышленный компьютер смонтированный на 19 дюймовой промышленной стойке. На передней панели располагается высококонтрастный широкоугольный дисплей. Есть возможность для подключения внешней клавиатуры и мыши. Система способна к одновременному независимому контролю до восьми каналов в диапазоне УКВ от 136 до 173.5 МГц. Другие частоты радио-контроля предоставляются по запросу.
Радиоприёмники
В основе всей приёмной системы WiNRADiO MS-8118/WSB лежат хорошо зарекомендовавшие себя приёмники WiNRADiO на PCI-картах. Каждая карта представляет собою высокоэффективный приёмник, разработанный, чтобы работать в сложной электромагнитной обстановке, существующей в компьютерной системе, и идеально подходит для одновременной многоканальной работы.
Пользовательский интерфейс

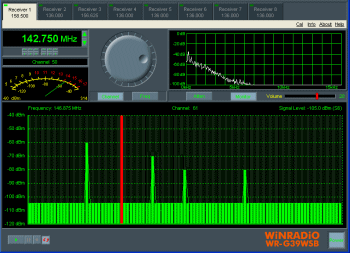

Программное обеспечение MS-8118/WSB позволяет пользователю управлять каждым индивидуальным радиоприёмником отдельно и наблюдать его состояние в системе, а также устанавливать системные параметры для многоканального приема и контролирующих операций.
Опции и аксессуары
Дополнительная WA-108S антенная системы распределения сигнала содержит малошумящий усилитель с очень высокой линейностью и делитель мощности с хорошей развязкой между выходами.
Дополнительно весь комплект приемной системы комплектуется антенной AX-61, имеющую высокую эффективность, повышенную прочность антенны, и выдерживает суровые условия эксплуатации в морской среде.
Установка
Многоканальная система приёма гидроакустических буёв и телеметрии WiNRADiO MS-8118/WSB поставляется в специально разработанной 19 "стойку шасси повышенной прочности со встроенными амортизаторами, для обеспечения безопасного судоходства. Каждый блок может работать как в отдельности от корпуса, так и внутри него. Это особенно полезно для мобильной работы.

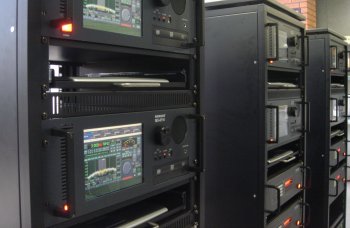

Для больших установок, предусмотрены различные стоечные варианты (см. пример установки многоканальной системы WiNRADiO на рисунке).

Технические характеристики

Частотный диапазон

136.000-173.500 МГц (возможен пользовательский диапазон частот)

Количество одновременно
работающих каналов

8

Разнос между каналами

375 кГц

Режимы

FM (DIFAR)

Чувствительность

0,9 мкВ

Ширина полосы пропускания

230 кГц @ -6 дБ

Селективность

470 кГц, -25 дБ @
730 кГц @ -60 дБ

Частотное разрешение

5 Гц до 25 кГц при ± 1 дБ
от 5 Гц до 40 кГц @ ± 2 дБ

Уровень выходного сигнала

1,0 ± 0,2 В при девиации 75 кГц и 1 кГц частоты модуляции

RSSI диапазон

80 дБ тип.

Подавление спур

70 дБ или выше

Точность настройки

± 1 ppm

Стабильность частоты

± 0,5 ppm

Входное полное сопротивление

50 Ом

Выходное сопротивление

600 Ом

Разъемы

2 х SMA: RF вход, выход демодулятора (для каждого канала)

Питание

100/120 или 220/240 В (переключаемый режим) @ 200 Вт

Размеры

19 "стойка
Высота: 4U (6.9 "= 177 мм
Глубина: 16.5 "(415 мм)

Вес

43 фунтов (19,5 кг)

Температура окружающей среды

Хранения:-20 до +75 С
Работы: 0 до +45 С


Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции

По всем интересующим вас вопросам о системе ЗВОНИТЕ к нам в офис.

Технические характеристики

Частотный диапазон

136.000-173.500 МГц (возможен пользовательский диапазон частот)

Количество одновременно
работающих каналов

8

Разнос между каналами

375 кГц

Режимы

FM (DIFAR)

Чувствительность

0,9 мкВ

Ширина полосы пропускания

230 кГц @ -6 дБ

Селективность

470 кГц, -25 дБ @
730 кГц @ -60 дБ

Частотное разрешение

5 Гц до 25 кГц при ± 1 дБ
от 5 Гц до 40 кГц @ ± 2 дБ

Уровень выходного сигнала

1,0 ± 0,2 В при девиации 75 кГц и 1 кГц частоты модуляции

RSSI диапазон

80 дБ тип.

Подавление спур

70 дБ или выше

Точность настройки

± 1 ppm

Стабильность частоты

± 0,5 ppm

Входное полное сопротивление

50 Ом

Выходное сопротивление

600 Ом

Разъемы

2 х SMA: RF вход, выход демодулятора (для каждого канала)

Питание

100/120 или 220/240 В (переключаемый режим) @ 200 Вт

Размеры

19 "стойка
Высота: 4U (6.9 "= 177 мм
Глубина: 16.5 "(415 мм)

Вес

43 фунтов (19,5 кг)

Температура окружающей среды

Хранения:-20 до +75 С
Работы: 0 до +45 С

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции
