Разъем N-типа N-112/8D NGD

Разъем под пайку, на кабель 8D-FB NGD,
Центральный контакт: Ni/Gold
При оптовых покупках разъемов предоставляются скидки!

Цена:
190
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

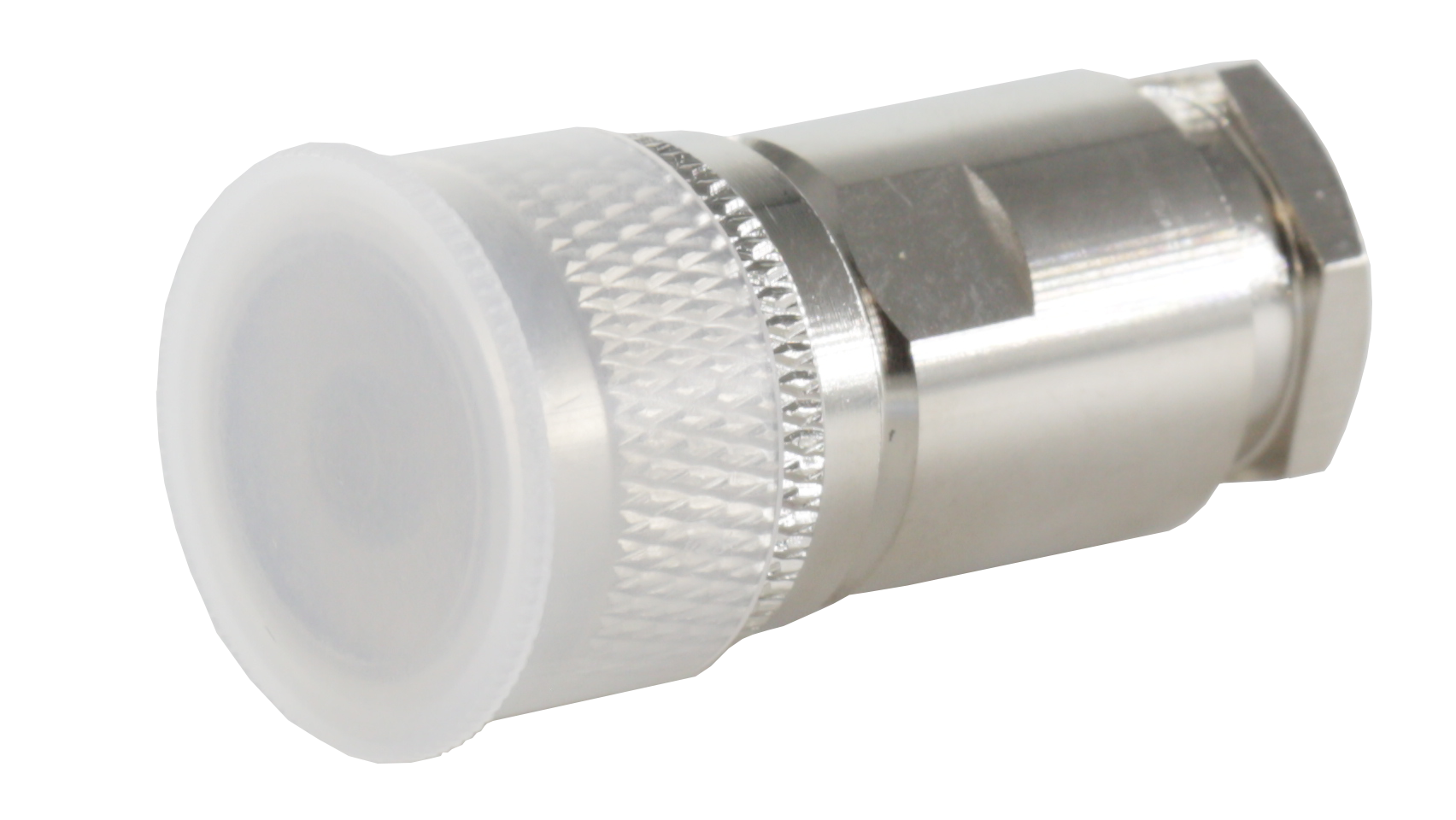

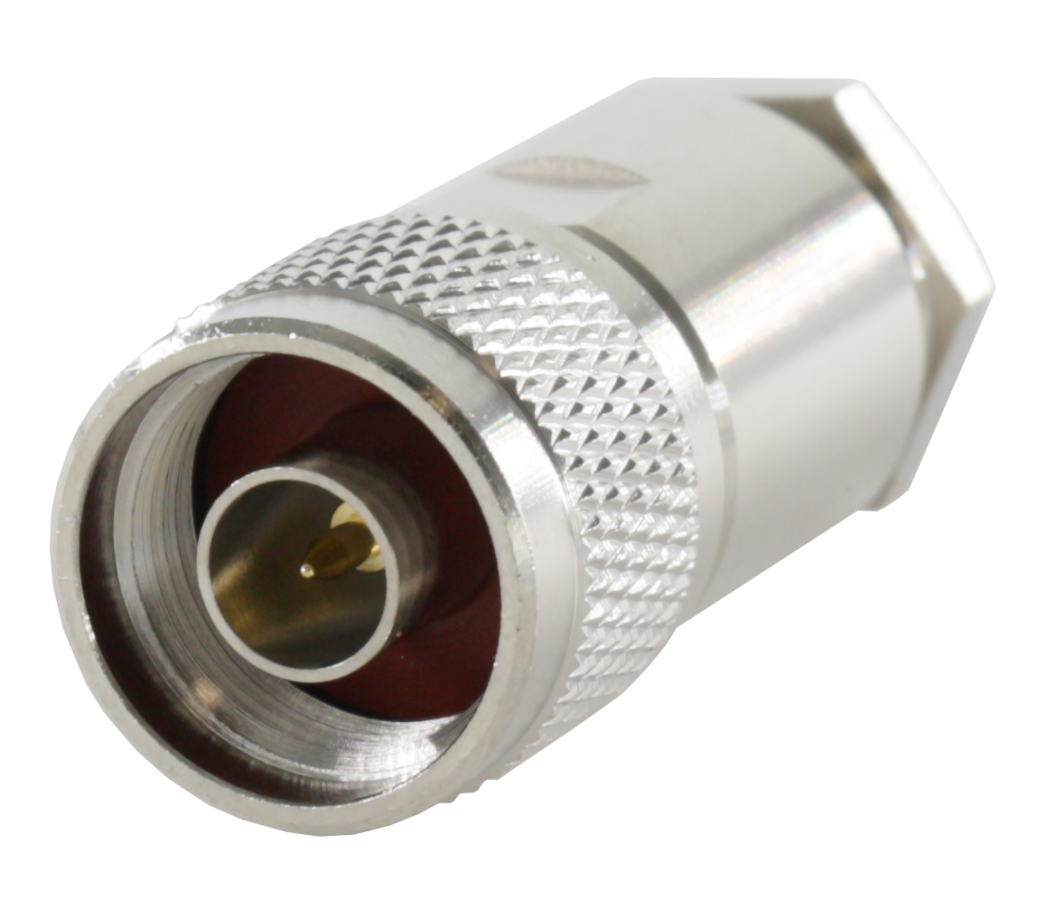

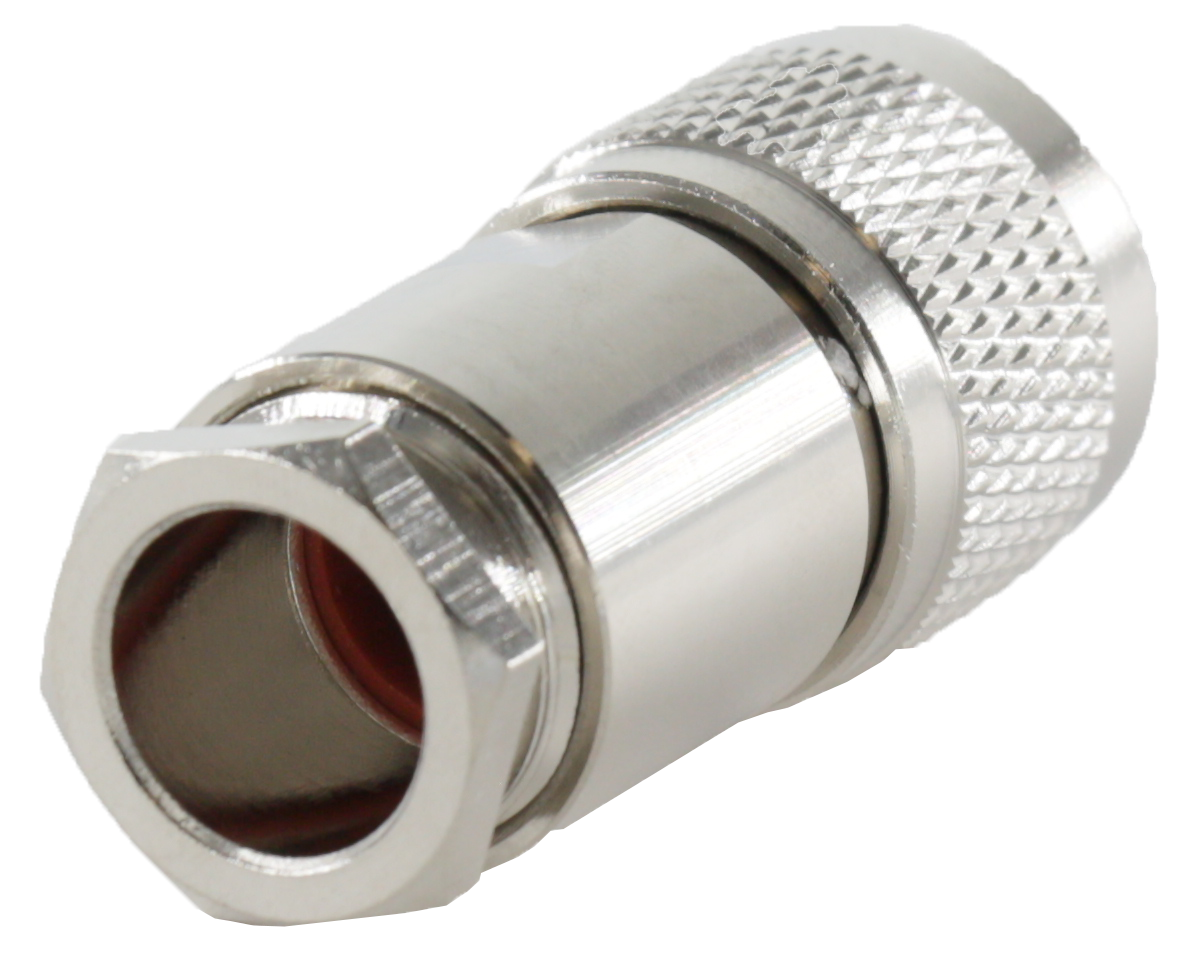

Разъем N типа N-112/8D NGD прижимной под пайку

Широко известное название: Разъём Nтипа-папа под кабель 8D-FB под пайку. Центральный контакт (Ni/Gold pin)

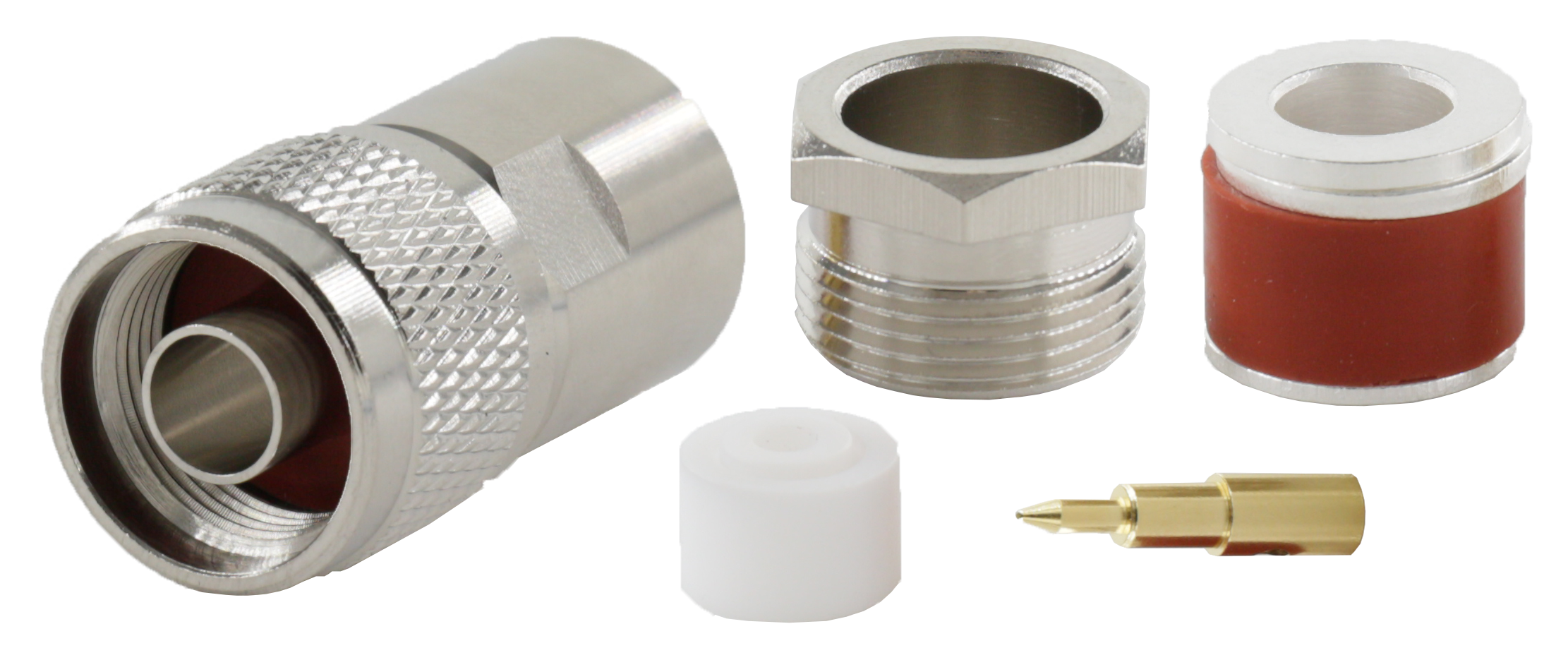

Заделка кабеля в разъём производится методом запайки прижима оплётки, что обеспечивает очень хороший и качественный контакт оплётки кабеля с корпусом разъёма, и соответственно, обеспечивается хорошее экранирование ВЧ-линии связи с минимальными потерями сигнала на участке кабельной линии передачи, что особенно важно на СВЧ-частотах.

Одна из наиболее популярных серий коннекторов с резьбовым соединением для малых и средних уровней мощности. Производятся в соответствии со спецификациями MIL-C-39012, IEC 169-16 и CECC 22210. Обычно выпускаются с импедансом 50 Ом и работают до частот 11 ГГц. Прецизионные версии могут иметь граничную частоту вплоть до 18 ГГц. Область применения - аппаратура связи с высокими требованиями к защите от вибраций с точным соблюдение переходного импеданса 50 Ом и минимизация потерь на соединении. Применяется при монтаже беспроводных локальные сети, в измерительном ДЦВ и СВЧ оборудование, радиовещании, спутниковом и военном оборудовании связи, а также в беспроводное WiFi и WiMax оборудовании.

Этот разъём вам часто понадобиться для монтажа антенного оборудования, радиолюбительского и измерительного оборудования, при прокладке спутниковых, телевизионных, кабельных сетей, а так же при монтаже другого радиотехнического оборудования любительского, измерительного или иного  назначения с разъёмами N-типа, сопротивлением 50 Ом, частотою до 11 ГГц.
При оптовых покупках разъемов предоставляются скидки!

Технические характеристики разъёма N (N-112/8D NGD):

Серия N
Центральный контакт Штырь
Тип монтажа центрального контакта Пайка
Вид покрытия центрального контакта Золото
Тип кабеля 8D-FB
Сопротивление 50 Ом
Частота 0 - 11 ГГц
Материал покрытия корпуса Никель
Диэлектрик Тефлон
Тип монтажа оплетки Прижимной
Способ монтажа Кабельная вилка
Конструктив Прямой
Масса 25 г

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
