N-111F, Radcabinc

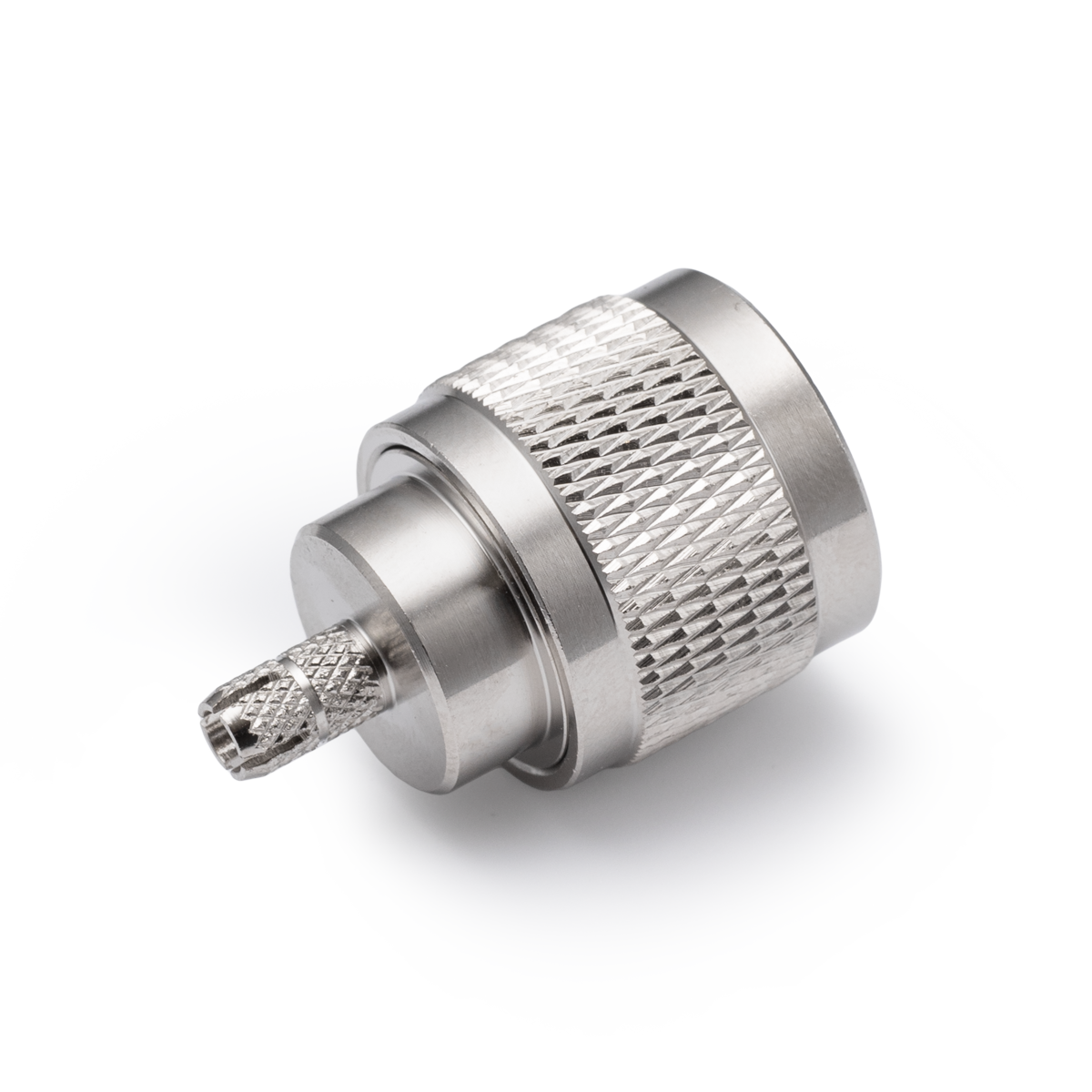

N-111F, штекер N, обжимной, RG-58.

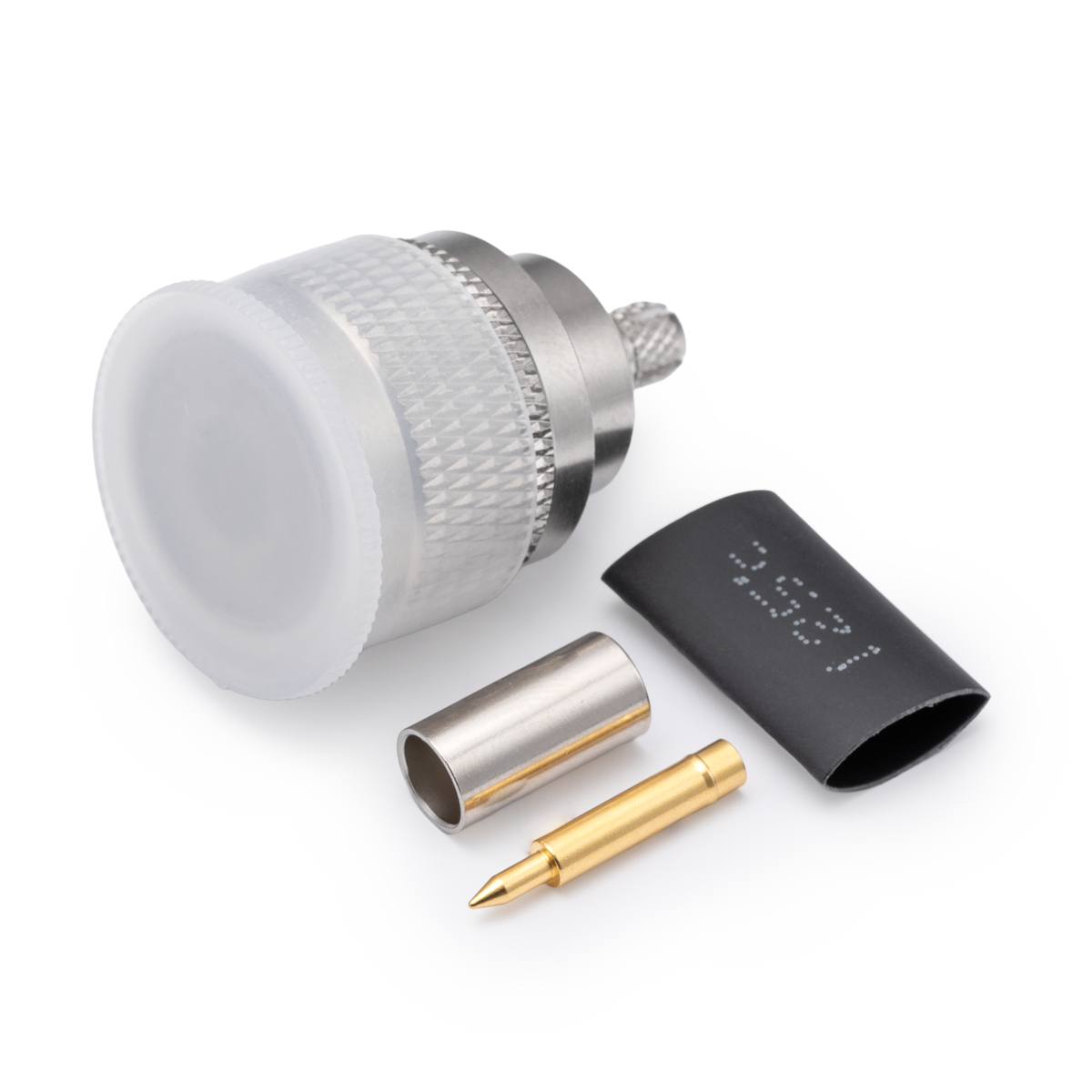

Разъем поставляется в комплекте с термоусадочной трубкой и защитным колпачком.
Разъем N-типа — это коаксиальный радиочастотный соединитель, разработанный Полом Нилом (Paul Neill) в 1940-х годах. Он используется для передачи высокочастотных сигналов и применяется в радио- и микроволновых системах, таких как антенны, передатчики и приемники. Разъемы N-типа обладают хорошей пропускной способностью до частот порядка 11 ГГц и обеспечивают надежное соединение благодаря резьбовому креплению.
| Характеристики разъема Radcabinc N-111F | ||
| Основные | ||
| Серия | N-типа | |
| Тип разъема | Штекер | |
| Конструктив | Прямой | |
|
Тип кабеля |
RG-58 |
|
| Тип крепления | Обжимной | |
| Материалы и покрытие | ||
| Описание | Материал | Покрытие |
| Корпус/оболочка | Латунь | Никель |
| Центральный контакт | Латунь | Золото |
| Изолятор | Тефлон (ПТФЭ) | |
| Электрические | ||
| Сопротивление | 50 Ом | |
| Диапазон частот | 0 - 6 ГГц | |
| Диэлектрическая стойкость | 2500 Вольт | |
Сопротивление контактов:
|
< 1 мОм < 1 мОм |
|
| Сопротивление изоляции | > 5000 МОм | |
| Механические | ||
| Сопряжение | 5/8"-24UNEF-2B | |
| Долговечность | > 500 циклов | |
| Эксплуатационные | ||
| Диапазон температур | от - 50 до +155 град.цельсия | |
