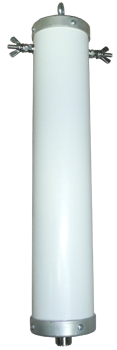

Симметрирующий трансформатор Радиал BR-800-DR

Несколько лет эксплуатации балунов на полигоне фирмы "Радиал" показали, что для некоторых типов антенн, например, Windom (BR-800-4DR) или Delta (BR-800-4DR), кроме асимметрии не хватает ещё и отсечки токов с оплётки кабеля.

Появление паразитного резонанса за счёт "антенного эффекта" фидера заставило установить токовый дроссель. Эту догадку подтвердил анализ линейки продукции немецкой фирмы Fritzel, имеющих в своём составе такой дроссель.

С его включением проблема была решена и резонансы антенны стали чётко отзываться на панорамном КСВ метре без каких-либо паразитных всплесков.

Токовый дроссель выполнен из фторопластового кабеля,который намотан на 12 -ти ферритовых кольцах.

Но это не единственная обновка. В качестве трансформатора применён ШПТЛ (широкополосный трансформатор на длинных линиях), принцип которого основан на передаче тока по линии связи,а не магнитным потоком через сердечник, как у классических трансформаторов. Такая схема значительно повышает проходную мощность и снижает потери.

Комплектация балуна Радиал BR-800-DR

• Балун
• Упаковка
