Антенный коммутатор AMERITRON RCS-10X

Переключение: 1 вход на 8 выходов
Диапазон частот: 0-30 МГц
Мощность: 2500 Ватт
Удаленное управление

Кол-во:
- + Звоните
bookmark_outlineВ закладки

Антенный коммутатор (антенный переключатель) Ameritron RCS-10X предназначен для удаленной коммутации приемо-передающих антенн КВ и УКВ диапазонов. Он позволяет обойтись единственным коаксиальным кабелем для питания 8 различных антенн.

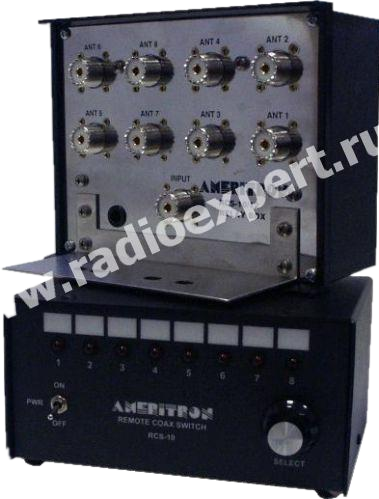

Антенный коммутатор Ameritron RCS-10X состоит из двух блоков - влагозащищенного блока коммутации который крепится на крыше или антенной мачте и блока управления находящегося на Вашем рабочем месте. Вы можете использовать коммутатор для переключения КВ и УКВ антенн, КСВ при этом не более 1,25 в диапазоне частот 0-30 МГц. Максимальная подводимая мощность 5000 ватт PEP на КВ и до 2500 ватт на частоте 50 МГц.

В блоке коммутации используются мощные герметичные реле с рабочим напряжением 1200 вольт при токах до 16 ампер. Для предотвращения ВЧ наводок и помех приему ТВ корпус блока управления выполнен из металла. Передняя панель блока покрыта полимерным материалом Lexan, он устойчив к царапинам и позволяет легко наносить обозначение антенн. Коммутатор питается от сети переменного тока 220 вольт через входящий в его комплект адаптер.

Управление осуществляется через отдельный 6-проводный кабель. Напряжение коммутации не более 14 вольт, что обеспечивает электрическую безопасность при установке, подключении и эксплуатации внешнего блока коммутации.

Комплектация коммутатора RSC-10X

  • Блок управления;
  • Блок коммутации;
  • Крепёжный комплект;
  • Блок питания;
  • Инструкция;
  • Упаковка;
Технические характеристики

Основные характеристики

Число коммутируемых антенн: 8
Затухание на частоте 50 МГц менее 0.25 дБ
КСВ не более 1.25 на частотах 0-30 МГц
Волновое сопротивление 50 Ом
Мощность 5000 ватт PEP на КВ
до 2500 ватт на 50 МГц
Разьемы SO-239

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
