Ретранслятор Racio RD3000 VHF
Racio RD3000 VHF- это профессиональный цифро-аналоговый ретранслятор, увеличивает зону покрытия портативных и автомобильных радиостанций работающих в диапазоне 136-174 Мгц.
Racio RD3000 VHF - дает возможность маскировать и шифровать переговоры от прослушивания с помощью стандартов DMR Tier I и DMR Tier II.
Питание возможно как от сети 220В встроенным блоком питания , так и от бортового напряжения 12В.
В комплект поставки входит интегрированный дуплексный фильтр, его можно заменить на внешний и запрограммировать оборудование на индивидуальные радиочастоты.
Racio RD3000 предназначен для эксплуатации в отапливаемых помещениях. Для использования ретранслятора в неотапливаемых помещениях и на открытом воздухе его необходимо размещать в термошкафу (не входит в комплект поставки).

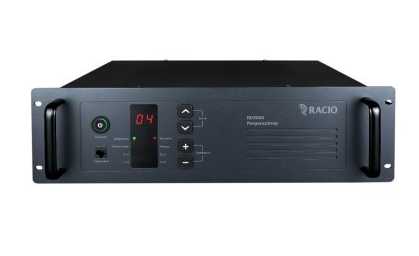

Ретранслятор имеет возможность установки в телекоммуникационную стойку (шкаф) 19" дюймов. Для этого на лицевой панели корпуса предусмотрены четыре крепежных отверстия. Размер корпуса ретранслятора: 3U (три юнита).

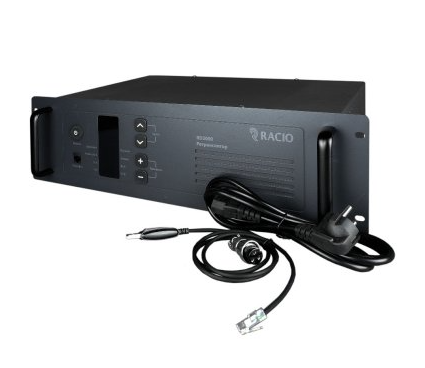

Комплектация:
Ретранслятор со встроенным дуплексером и блоком питания
Кабель питания
Кабель для программирования
Разъём для подключения внешнего блока питания 13,8 В
Руководство пользователя на русском языке
Racio RD3000 VHF - дает возможность маскировать и шифровать переговоры от прослушивания с помощью стандартов DMR Tier I и DMR Tier II.
Питание возможно как от сети 220В встроенным блоком питания , так и от бортового напряжения 12В.
В комплект поставки входит интегрированный дуплексный фильтр, его можно заменить на внешний и запрограммировать оборудование на индивидуальные радиочастоты.
Racio RD3000 предназначен для эксплуатации в отапливаемых помещениях. Для использования ретранслятора в неотапливаемых помещениях и на открытом воздухе его необходимо размещать в термошкафу (не входит в комплект поставки).
Ретранслятор имеет возможность установки в телекоммуникационную стойку (шкаф) 19" дюймов. Для этого на лицевой панели корпуса предусмотрены четыре крепежных отверстия. Размер корпуса ретранслятора: 3U (три юнита).
Комплектация:
Ретранслятор со встроенным дуплексером и блоком питания
Кабель питания
Кабель для программирования
Разъём для подключения внешнего блока питания 13,8 В
Руководство пользователя на русском языке
Общие характеристики:
Диапазон частот, МГц 136-174
Канальная ёмкость 100
Стабильность частоты, ppm 2,5
Рабочая температура, °C -30 ~ +60
Рабочее напряжение 220 В ± 15 % переменного тока 13 В ± 15 % постоянного тока Размеры, мм 133x483x330
Вес, кг 16
Приемник:
Чувствительность, мкВ 0,25 (12 дБ SINAD)
Избирательность по побочным каналам, дБ 60 при 12,5 кГц; 70 при 25 кГц Чувствительность (цифра), мкВ0,22 мкВ/-120 дБм 0,35 мкВ/120 дБм
Коэффициент нелинейных искажений ≤5%
Паразитные излучения ~45 дБ при 25 кГц/ ; ~40 кГц при 12,5 кГц
Передатчик:
Выходная мощность, Вт 50
Волновое сопротивление тракта АФУ, Ом 50
Уровень паразитных излучений -36d8m < 1 ГГц - 30 дБм > 1 ГГц
Тип модуляции 16k 4FSK (цифровой)
Коэффициент нелинейных искажений ≤5%
Цифровой протокол ETSI-TS102 361-1,-2,-3
Диапазон частот, МГц 136-174
Канальная ёмкость 100
Стабильность частоты, ppm 2,5
Рабочая температура, °C -30 ~ +60
Рабочее напряжение 220 В ± 15 % переменного тока 13 В ± 15 % постоянного тока Размеры, мм 133x483x330
Вес, кг 16
Приемник:
Чувствительность, мкВ 0,25 (12 дБ SINAD)
Избирательность по побочным каналам, дБ 60 при 12,5 кГц; 70 при 25 кГц Чувствительность (цифра), мкВ0,22 мкВ/-120 дБм 0,35 мкВ/120 дБм
Коэффициент нелинейных искажений ≤5%
Паразитные излучения ~45 дБ при 25 кГц/ ; ~40 кГц при 12,5 кГц
Передатчик:
Выходная мощность, Вт 50
Волновое сопротивление тракта АФУ, Ом 50
Уровень паразитных излучений -36d8m < 1 ГГц - 30 дБм > 1 ГГц
Тип модуляции 16k 4FSK (цифровой)
Коэффициент нелинейных искажений ≤5%
Цифровой протокол ETSI-TS102 361-1,-2,-3
