Radcabinc RG-58 C/U
Кабель RG-58 C/U подходит для любых радиочастотных систем 50 Ом. Этот коаксиальный кабель обеспечивает бесперебойную передачу сигнала от передающих устройств, усилителей, антенн, при этом значительно снижая потери мощности сигнала.
Внутренний проводник и оплетка кабеля RG-58 C/U изготовлены из луженой меди, что обеспечивает эффективную и стабильную передачу сигнала. Оболочка из (PVC)ПВХ является водонепроницаемой и обладает высокой стойкостью к окислению и может использоваться на открытом воздухе в течение длительного времени.
Кабель совместим c разнообразными типами ВЧ разъемов: UHF,TNC, BNC, N, SMA и т.д.
Общие |
|
| Производство | Китай |
| Соответствие стандарту |
MIL-C-17 |

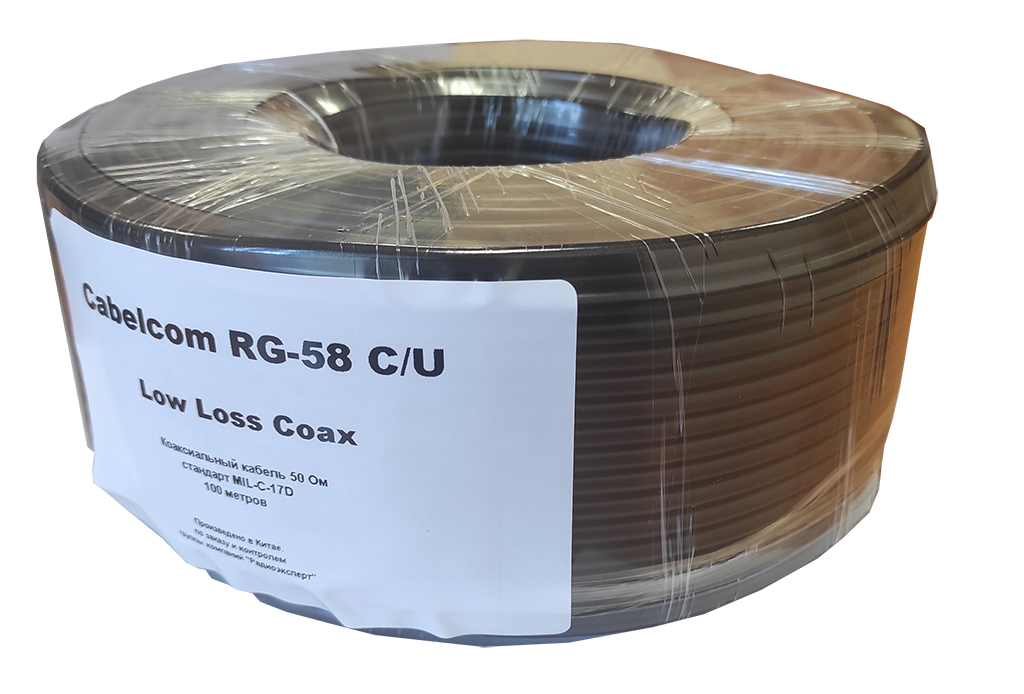

| Количество метров в бухте | 100 |
| Цвет кабеля | Черный |
| Монтаж внутри помещений | Да |
|
Монтаж вне помещений |
Да |

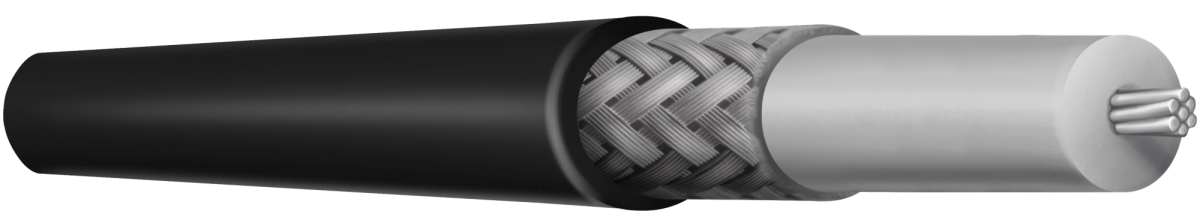

Конструкция |
|
| Центральный проводник: | |
| Материал | TC - луженая медь |
| Диаметр | 19x0.18 мм |
| Диэлектрик: | |
| Материал | PE - полиэтилен |
| Диаметр | 2.95 мм |
| Экран: | |
| Материал оплетки |
TC - луженая медь |
| Тип | 16*8*0.12 |
| Внешняя оболочка: | |
| Материал | PVC - поливинилхлорид |
| Диаметр | 4.95 мм |
Физические параметры |
|
| Вес меди | 16.60 кг/км |
|
Вес кабеля |
35.88 кг/км |
| Минимальный радиус изгиба при однократных | 50 мм |
| многократных изгибах | 100 мм |
| Усилие на разрыв для кабеля | 400 Н |
Электрические параметры |
|
| Волновое сопротивление | 50 Ом |
| Емкость | 100 пФ/м |
| Скорость распространения | 66% |
|

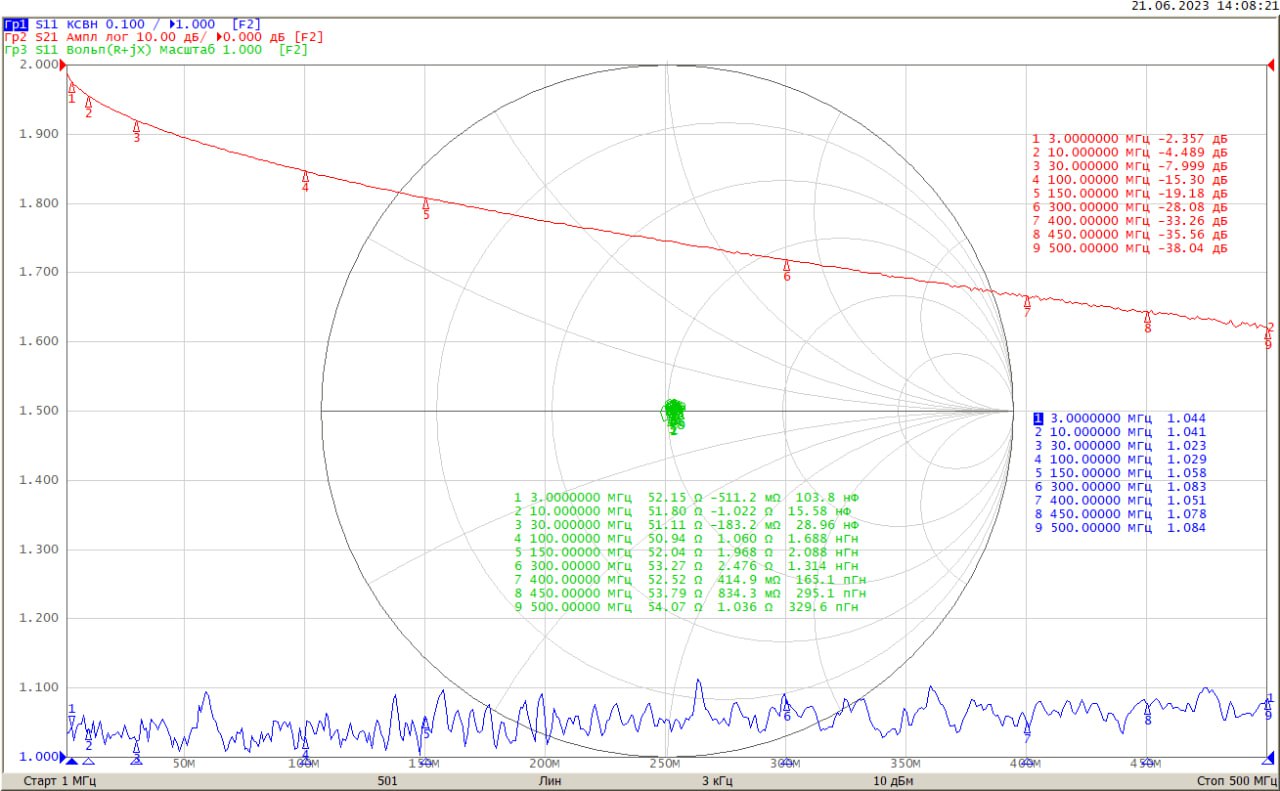

Затухание при 20 °С (дБ/100 м): |
|
|
3 МГц |
2.357 |
|
10 МГц |
4.489 |
|
30 МГц |
7.999 |
|
100 МГц |
15.30 |
|
150 МГц |
19.18 |
|
300 МГц |
28.08 |
|
400 МГц |
33.26 |
|
450 МГц |
35.56 |
|
500 МГц |
38.04 |
|
Коэффициент подавления возвратной волны: |
|
|
30 - 300 МГц |
26 дБ |
|
300 - 600 МГц |
25 дБ |
|
600 - 1000 МГц |
24 дБ |
|
Максимальная мощность: |
|
|
100 МГц |
200 Вт |
|
400 МГц |
60 Вт |
|
1000 МГц |
35 Вт |
| Напряжение пробоя | 3 кВ |
