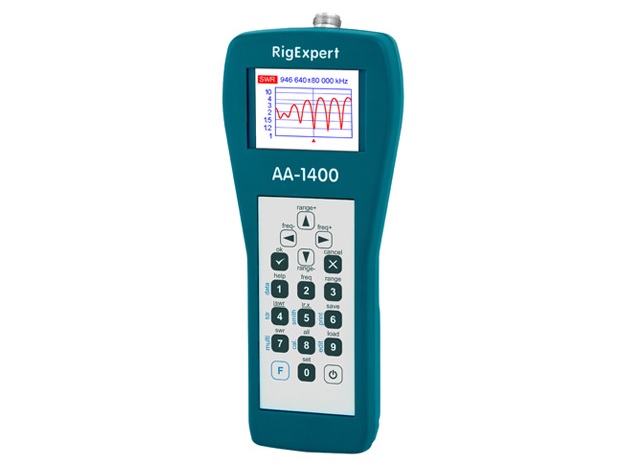

Анализатор антенн RigExpert AA-1400
RigExpert AA-1400 – это многофункциональный анализатор, предназначенный для проверки, настройки и ремонта антенн и антенно-фидерных трактов.
В первую очередь - это измеритель КСВ (коэффициента стоячей волны) и импеданса антенны (векторный анализатор) в широком диапазоне частот.
Удобные в использовании режимы измерений, как и дополнительные функции (память графиков, подключение к компьютеру и т.д.) делают RigExpert AA-1400 привлекательным как для профессионалов, так и для радиолюбителей.
При помощи этого анализатора с успехом решаются следующие задачи:
- Быстрая проверка антенны
- Настройка антенны
- Измерение КСВ и импеданса антенны и сравнение их до и после определенного события (дождя, урагана и т.п.)
- Изготовление коаксиальных линий и измерение их параметров
- Тестирование кабелей и выявление их повреждения
- Измерение емкости и индуктивности реактивных нагрузок
Комплектация анализатора антенн RigExpert AA-1400:
1. Анализатор RigExpert AA-1400;
2. Аккумуляторные баттареи АА - 3шт;
3. Зарядное устройство от сети 220 В;
4. Чехол для устройства;
5. Наплечный ремешок для чехла;
6. USB кабель для подключения к ПК;
7. Инструкция к устройству;
8. Диск с ПО;
9. Инструкция к ПО;
10. Упаковка;
Основные характеристики |
|
| Частотный диапазон | 1-1400 МГц |
| Шаг ввода частоты | 1 кГц |
| Минимальный диапазон сканирования | 10 кГц |
| Режим SWR2AIR™ | - |
| Режим МультиКСВ™ | + |
| Определение знака реактивной составляющей | + |
| Тип высокочастотного разъема | N |
| Уровень выходного сигнала | -10 дБм |
| Выходной усилитель | LVDS-чип |
| Форма выходного сигнала | прямоугольная |
| Импеданс нагрузки для измерения КСВ | 25, 50, 75, 100 Ом |
| Аналого-цифровой преобразователь | 16-битный |
| Батареи питания | три щелочные 1.5 В или три аккумулятора 1.2 В, типоразмер AA |
| Встроенное зарядное устройство | - |
| Подсветка ЖКИ |
Цветной TFT, 320x240 |
| Режим измерения неоднородностей линии передачи | Встроенный |
| Flash-память для хранения графиков | 90 ячеек для графиков R/X и КСВ; 10 ячеек для графиков неоднородности линии передач |
| Датчик напряжения аккумулятора | + |
| Работа от внешнего источника питания (без аккумулятора) | внешний источник 9...12 В |
| Многоязычная поддержка | + |
| Быстрый выбор радиолюбительских диапазонов | + |
ВНИМАНИЕ!!!
Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
