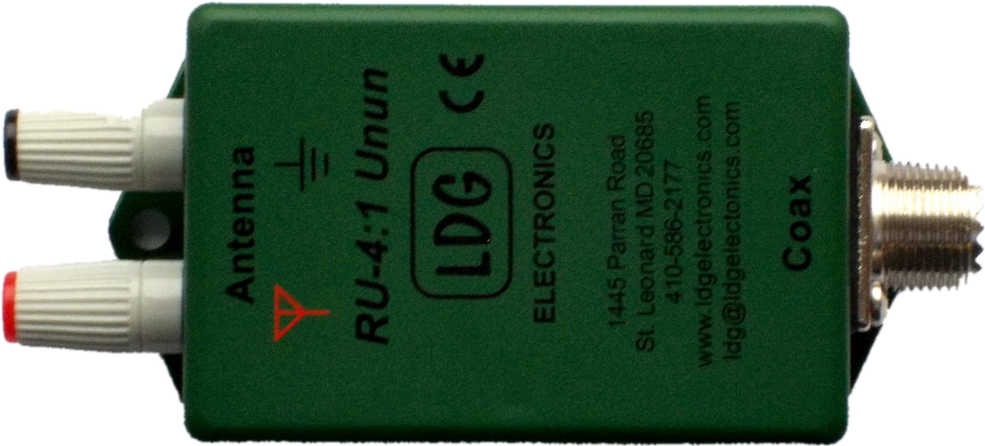

Симметрирующий трансформатор LDG RU-4:1

RU-4:1 Unun - для вертикальной антенны LDG S9

Цена:
2 914
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

RU-4:1 Unun

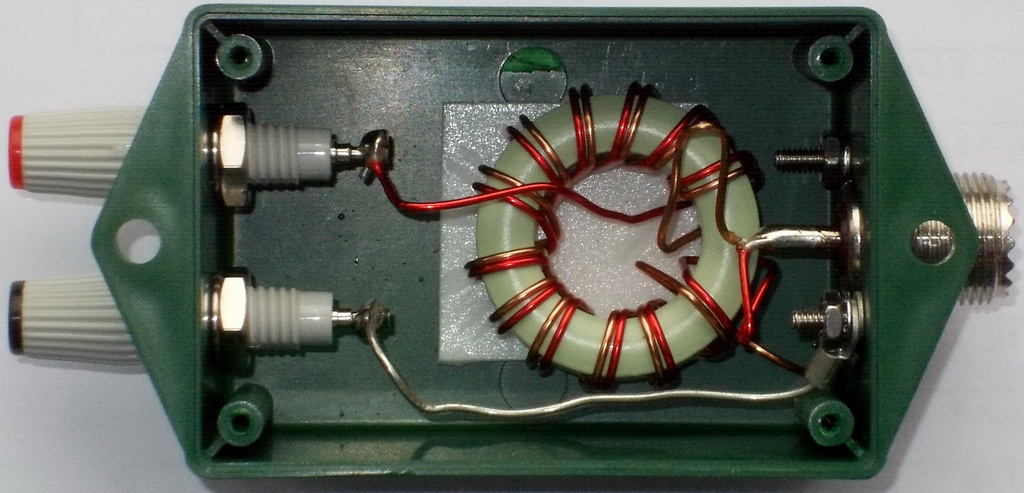

Симметрирующий трансформатор RU-4:1 Balun был разработан, для того чтобы иметь возможность подключать симметричные антенны и длиннопроводные линии к автоматическим тюнерам фирмы LDG, к другим типам тюнеров или напрямую к трансиверу. Так же этот симметрирующий трансформатор можно использовать с вертикальной антенной LDG S9. Если вы используете высокоомную длинную антенну с сопротивлением больше 200 Ом (Например антенна "Цапелин", треугольник, LDG S9 или провод длинною больше 0.5 от длинны волны), то КСВ такой антенны будет очень большое, да и запитка антенн "дипольного" типа должна быть симметричной. Большинство встроенных в трансивер тюнеров не могут настраивать антенны с сопротивлением больше 150 Ом и имеют несимметричный выход (коаксиальный). Балун-трансформатор RU 4:1 приведёт сопротивление вашей антенны к уровню позволяющиму воспользоваться встроенным в трансивер тюнером и обеспечит точную симметрию в точке питания антенны. Такое решение позволит так же избавиться от помех, вызванных "затеканием" ВЧ - энергии на поверхность кабеля.

Комплектация балун RU-4:1:
1. Балун;
2. Инструкция по эксплуатации;
3. Упаковка;

Технические характеристики RU-4:1 Unun

Диапазон частот 1- 30 МГц
Диапазон проходящей мощности (SSB, CW) до 200 Вт
Вид трансформатора 200 Ом симметричное : 50 Ом не симметричное
Коэффициент трансформации 4:1
Размеры 13х6,5х3,5 см
Вес 170 гр.

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
