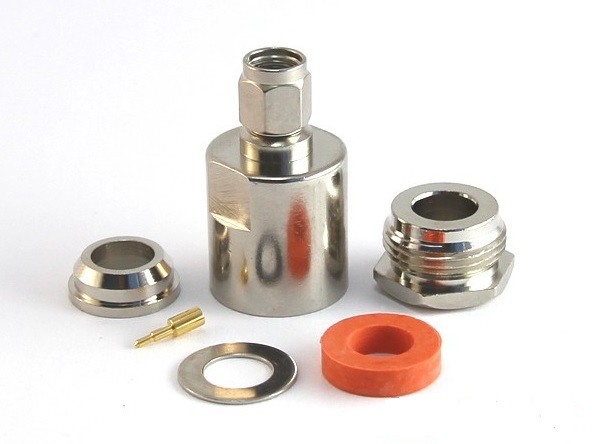

SMA разъем S-112/5D

Штекер SMA под пайку, на кабель 5D-FB,
Центральный контакт: Ni/Gold

Цена:
320
Цена: опт.
304 руб. от 50 шт.
Цена: дил.
288 руб. от 100 шт.
Кол-во:
- +
bookmark_outlineВ закладки

Штекер SMA (S-112/5D) под пайку, на кабель 5D-FB, Ni/Gold pin

Широко известное название: Разъём SMA-типа-папа (SMA-Male) под кабель 5D-FB, под пайку.

SMA (сверх миниатюрный тип-А) коннекторы рассчитаны на импеданс 50 Ом и работу до 18 ГГц. Имеют резьбовое соединение 1/4-36, компактные размеры и выдающуюся механическую долговечность. SMA имеют широкую область применения, где ключевыми параметрами являются габаритные размеры и очень высокая граничная частота. , а также в беспроводном Wi-Fi и Wi-Max оборудовании. Одна из наиболее популярных серий коннекторов с резьбовым соединением для малых уровней мощности. Производятся в соответствии со спецификациями MIL-C-39012, IEC 169-16 и CECC 22210. Обычно выпускаются с импедансом 50 Ом и работают до частот 18 ГГц. Область применения - аппаратура связи с высокими требованиями к защите от вибраций с точным соблюдение переходного импеданса 50 Ом и минимизация потерь на соединении. Используются во многих СВЧ устройствах (коаксиально-волноводные и микроволновые переходы, усилители, аттенюаторы, фильтры, смесители, задающие генераторы и переключатели). Применяется при монтаже беспроводных локальные сети, в измерительном ДЦВ/СВЧ оборудование, радиовещании, спутниковом и военном оборудовании связи, а также в беспроводное Wi-Fi и Wi-Max оборудовании.

Заделка кабеля в разъём производится методом запайки/прижима оплётки, что обеспечивает очень хороший и качественный контакт оплётки кабеля с корпусом разъёма, и соответственно, обеспечивается хорошее экранирование ВЧ-линии связи с минимальными потерями сигнала на участке кабельной линии передачи, что особенно важно на СВЧ-частотах.

Этот разъём вам часто понадобиться для монтажа антенного оборудования, радиолюбительского и измерительного оборудования, при прокладке спутниковых, телевизионных, кабельных сетей, а так же при монтаже другого радиотехнического оборудования любительского, измерительного или иного назначения с разъёмами SMA, сопротивлением 50 Ом, частотою до 18 ГГц.
При оптовых покупках разъемов предоставляются скидки!

Технические характеристики разъёма SMA (S-112/5D):

Серия SMA-тип-папа (SMA-Male)
Центральный контакт Штекер (Male)
Тип монтажа центрального контакта Пайка
Вид покрытия центрального контакта Золото
Тип кабеля 5D-FB
Сопротивление 50 Ом
Частота 0 - 18 ГГц
Материал покрытия корпуса Никель
Диэлектрик Делрин
Тип монтажа оплетки Пайкаприжим
Способ монтажа Кабельная вилка
Конструктив Прямой
Масса 10 г

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
