SMA переходник SN-312

Переходник штекер SMA, на гнездо N,
Центральный контакт: Ni/Gold
При оптовых покупках разъемов предоставляются скидки!

Цена:
145
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

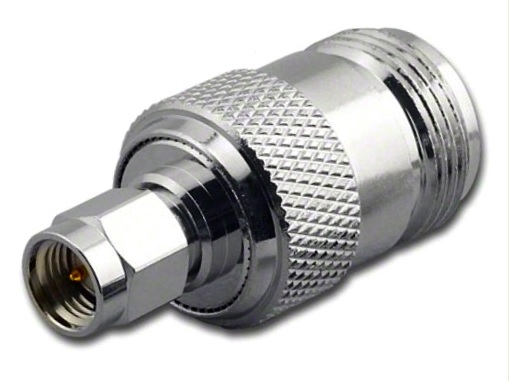

Переходник штекер SMA - гнездо N (SN-312), Ni/Gold pin

Широко известное название: Переходник SMA-папа - N-мама.

Основная сфера использования - это переход на кабели с разъёмом N-типа для современных портативных радиостанций с разъёмом SMA-мама и современного измерительного УКВ/ДЦВ/СВЧ оборудования с разъёмом SMA и N-типов.

SMA (сверх миниатюрный тип-А) переходник рассчитаны на импеданс 50 Ом и работу до 18 ГГц. Имеет резьбовое соединение 1/4-36, компактные размеры и выдающуюся механическую долговечность. SMA имеют широкую область применения, где ключевыми параметрами являются габаритные размеры и очень высокая граничная частота. , а также в беспроводном Wi-Fi и Wi-Max оборудовании. Одна из наиболее популярных серий коннекторов с резьбовым соединением для малых уровней мощности. Производятся в соответствии со спецификациями MIL-C-39012, IEC 169-16 и CECC 22210. Обычно выпускаются с импедансом 50 Ом и работают до частот 18 ГГц. Область применения - аппаратура связи с высокими требованиями к защите от вибраций с точным соблюдение переходного импеданса 50 Ом и минимизация потерь на соединении. Используются во многих СВЧ устройствах (коаксиально-волноводные и микроволновые переходы, усилители, аттенюаторы, фильтры, смесители, задающие генераторы и переключатели). Применяется при монтаже беспроводных локальные сети, в измерительном ДЦВ/СВЧ оборудование, радиовещании, спутниковом и военном оборудовании связи, а также в беспроводное Wi-Fi и Wi-Max оборудовании. Также применяется для монтажа разнообразных измерительных приборов и другого радиотехнического оборудования с разъёмами SMA-папа, для сращивания 2-х кусков кабеля с разъёмами SMA или N-типа на концах, для подсоединения антенн с нестандартными ответными SMA или BNC-разъёмами.

Этот разъём вам часто понадобиться для монтажа антенного оборудования, радиолюбительского и измерительного оборудования, а так же при монтаже другого радиотехнического оборудования любительского, измерительного или иного назначения с разъёмами SMA и N-типа, сопротивлением 50 Ом, частотою до 5 ГГц.
При оптовых покупках разъемов предоставляются скидки!

Технические характеристики разъёма SMA (SB-312):

Характеристика Тип 1 Тип 2
Серия SMA N
Тип центрального контакта Штекер Гнездо
Покрытие центр. контакта Золото Золото
Конструктив Прямой
Покрытие корпуса Никель
Диапазон частот 0-5 ГГц
Волновое сопротивление 50 Ом
Диэлектрик Делрин
Масса 15 г

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
