Компактная антенна Spiderloop A100

Базово/портативная приемо/переадающая антенная система 10-30 МГц, 50 Ватт.

Цена:
35 000
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

SPIDERLOOP A100 относится к компактному классу КВ антенн. Может быть использована для организации двухсторонней радиосвязи в диапазоне КВ на частотах от 10 – 30 МГц пиковой мощностью до 50 Вт приемо-передающим оборудованием с волновым сопротивлением тракта 50 Ом.

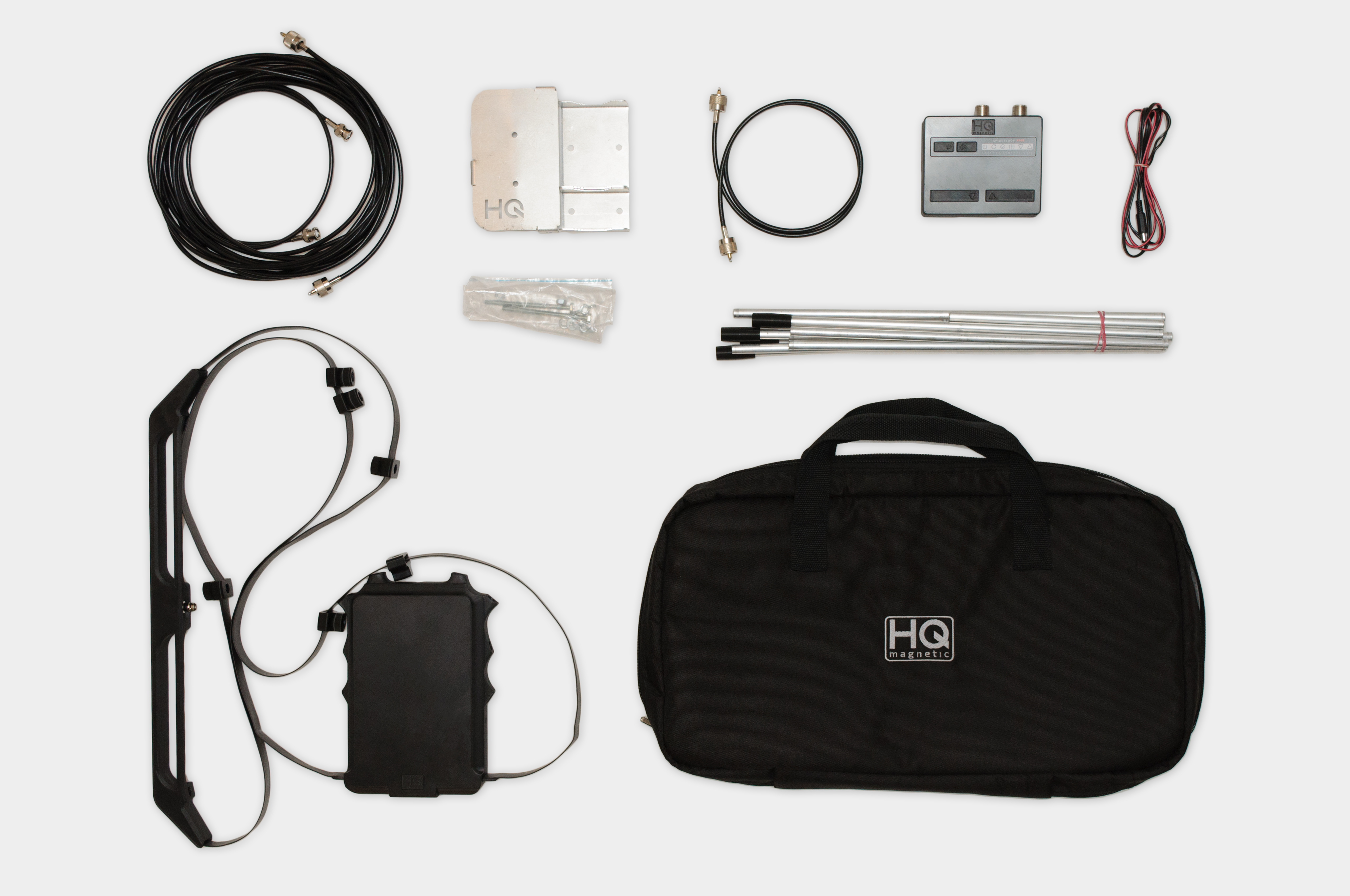

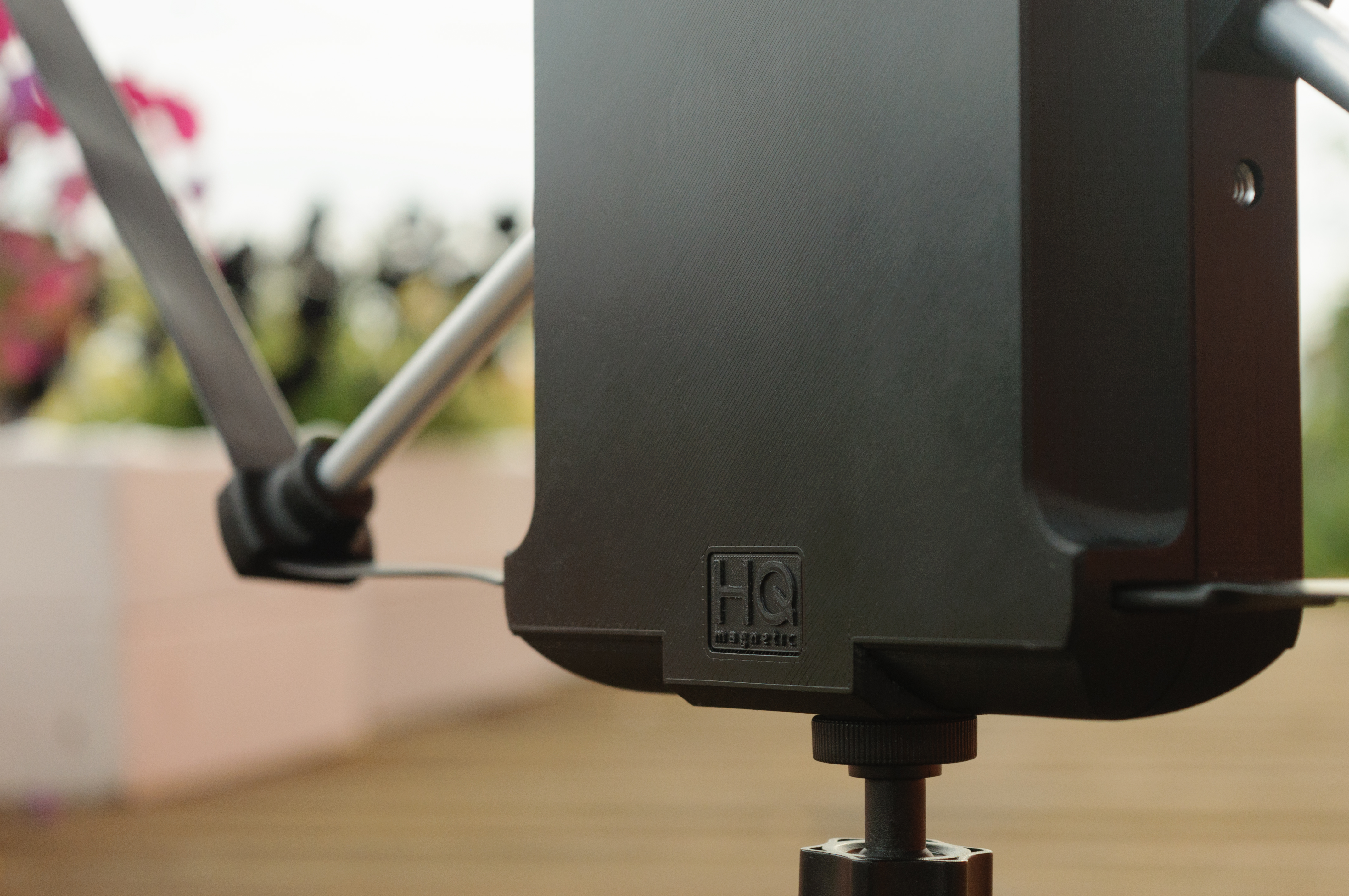

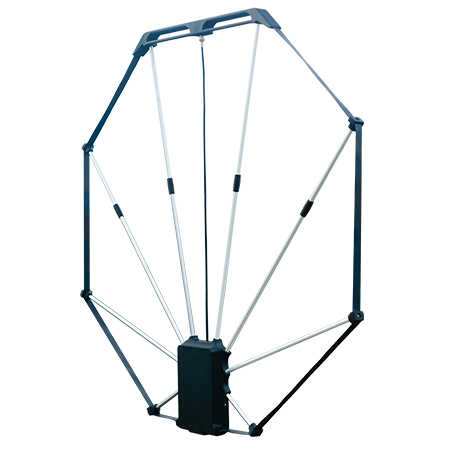

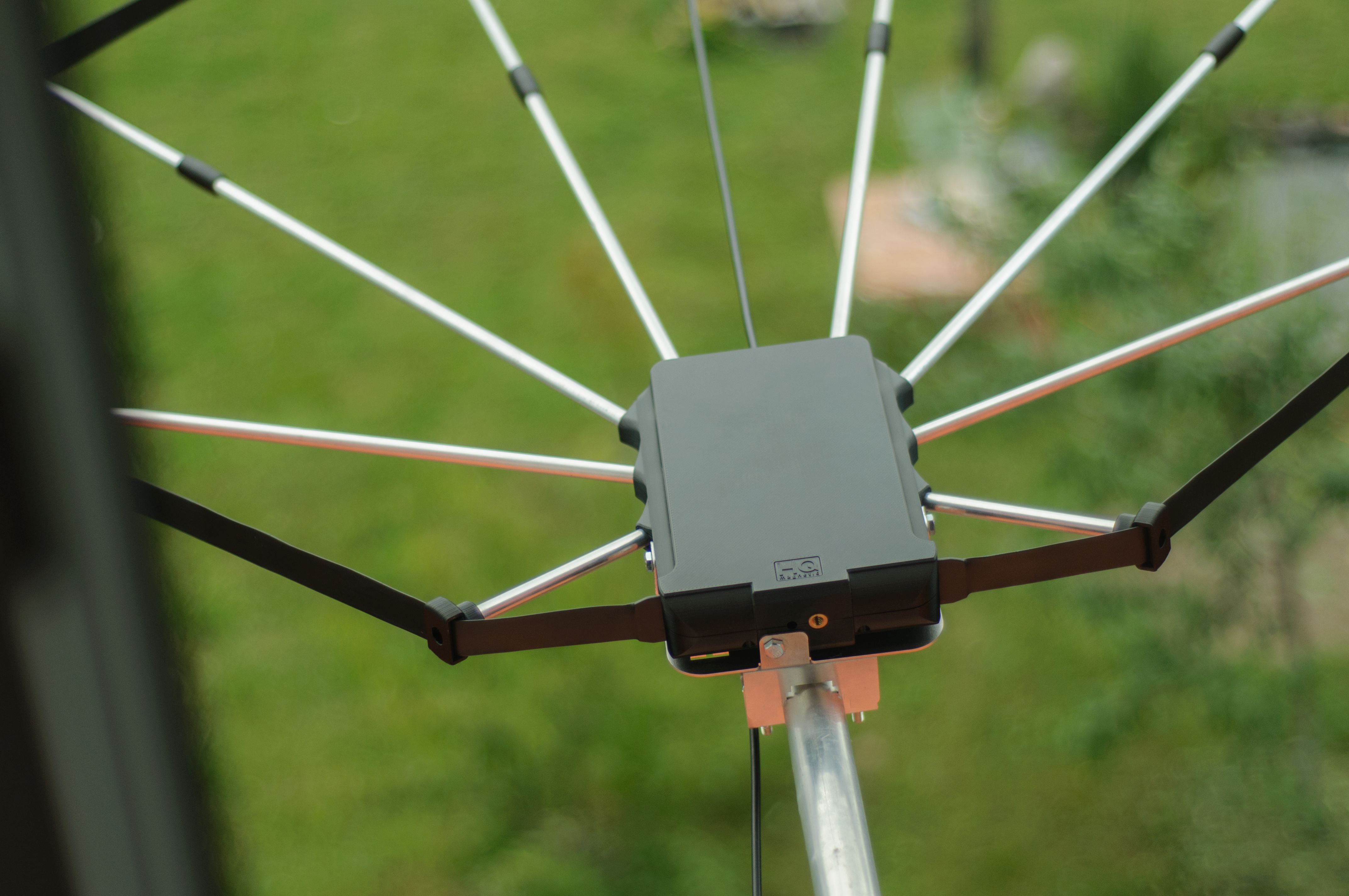

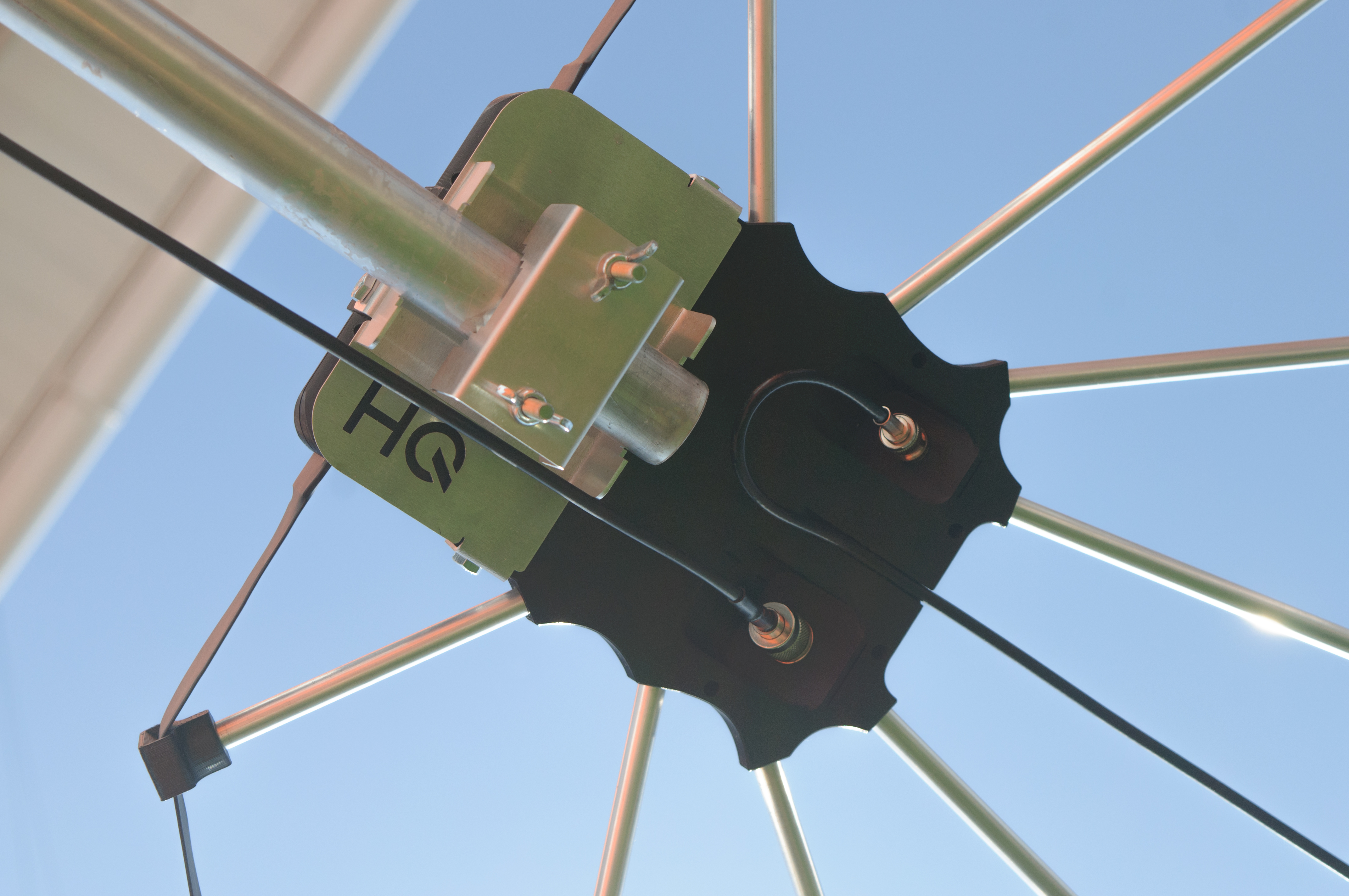

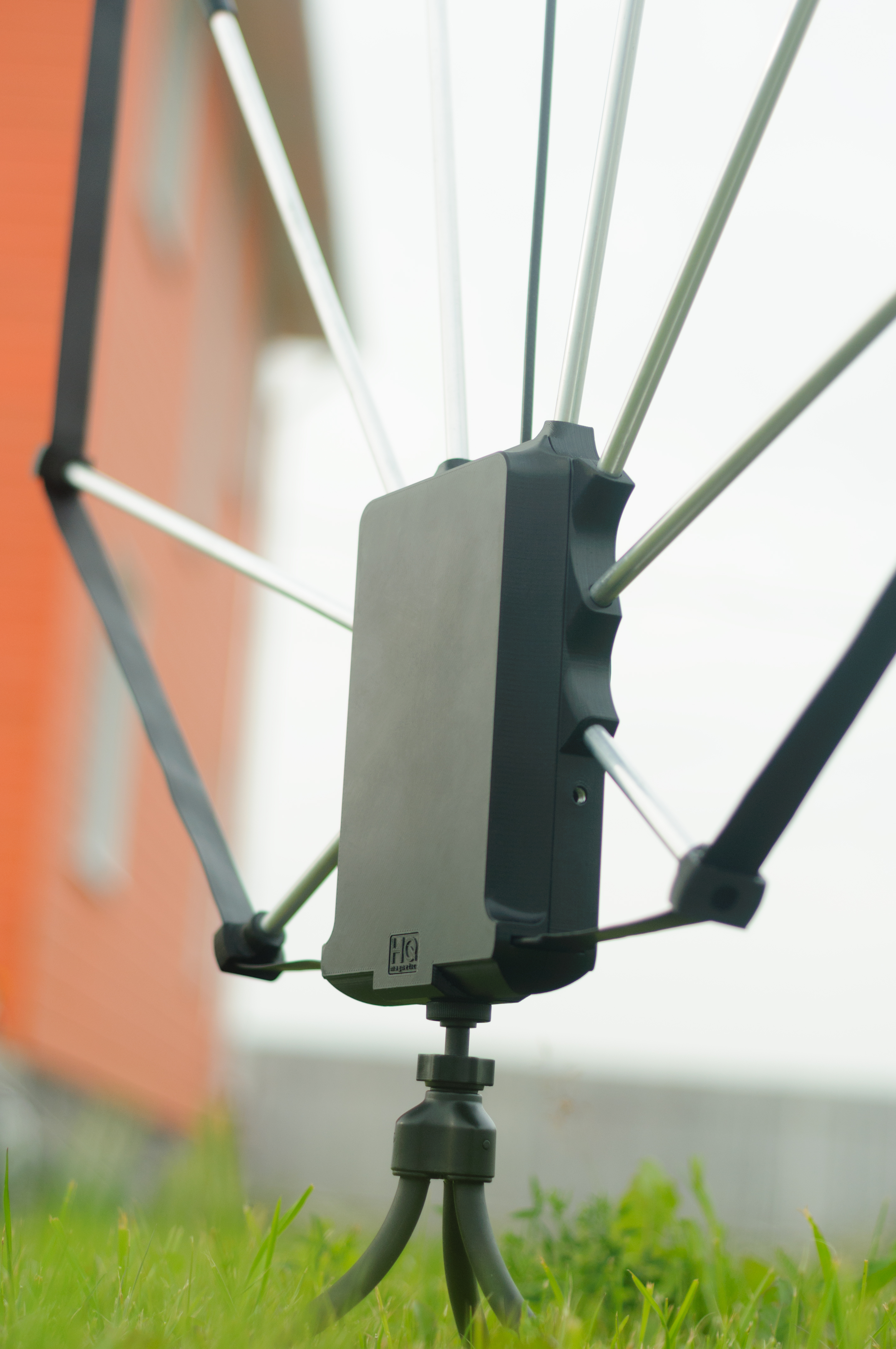

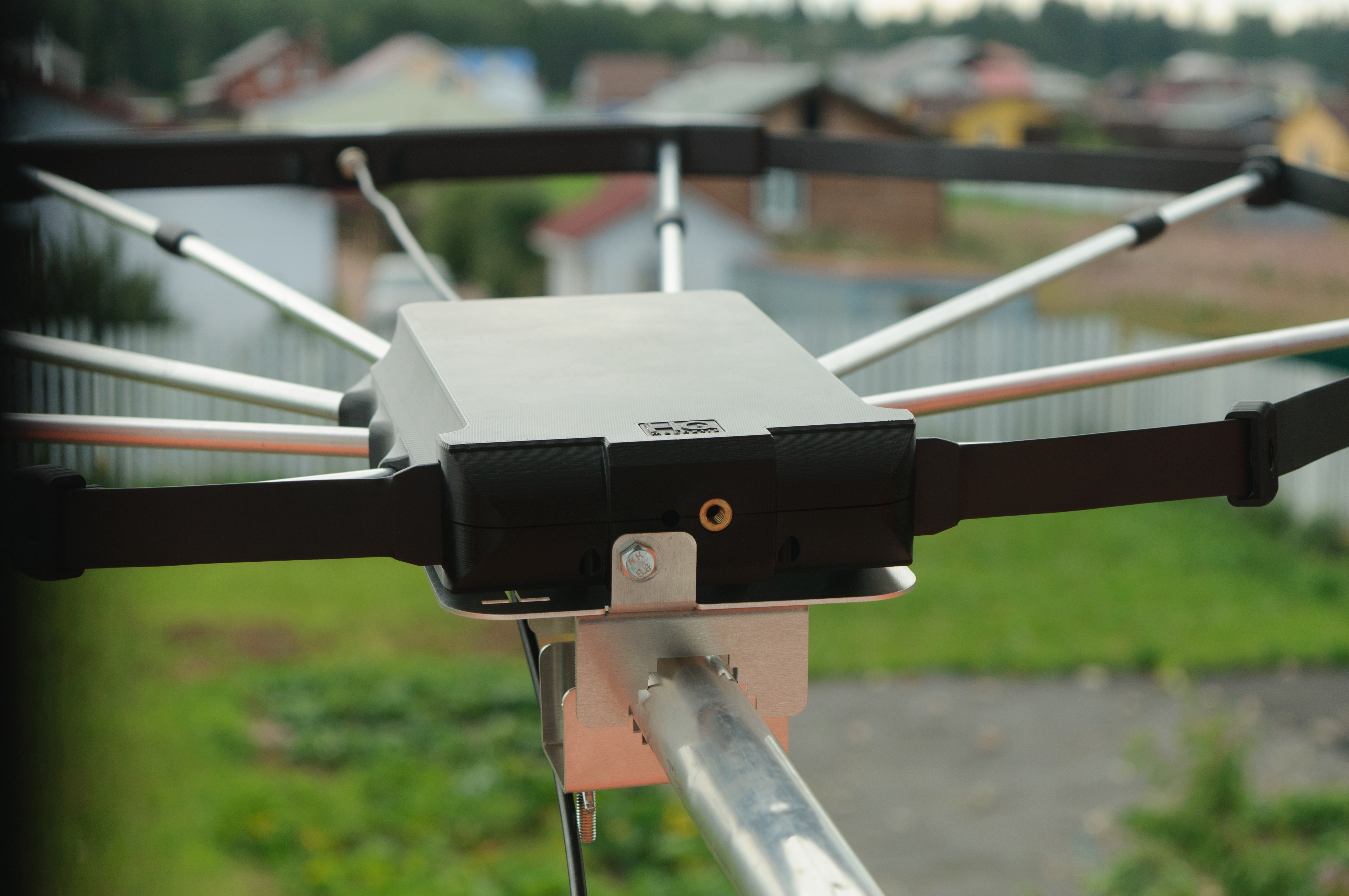

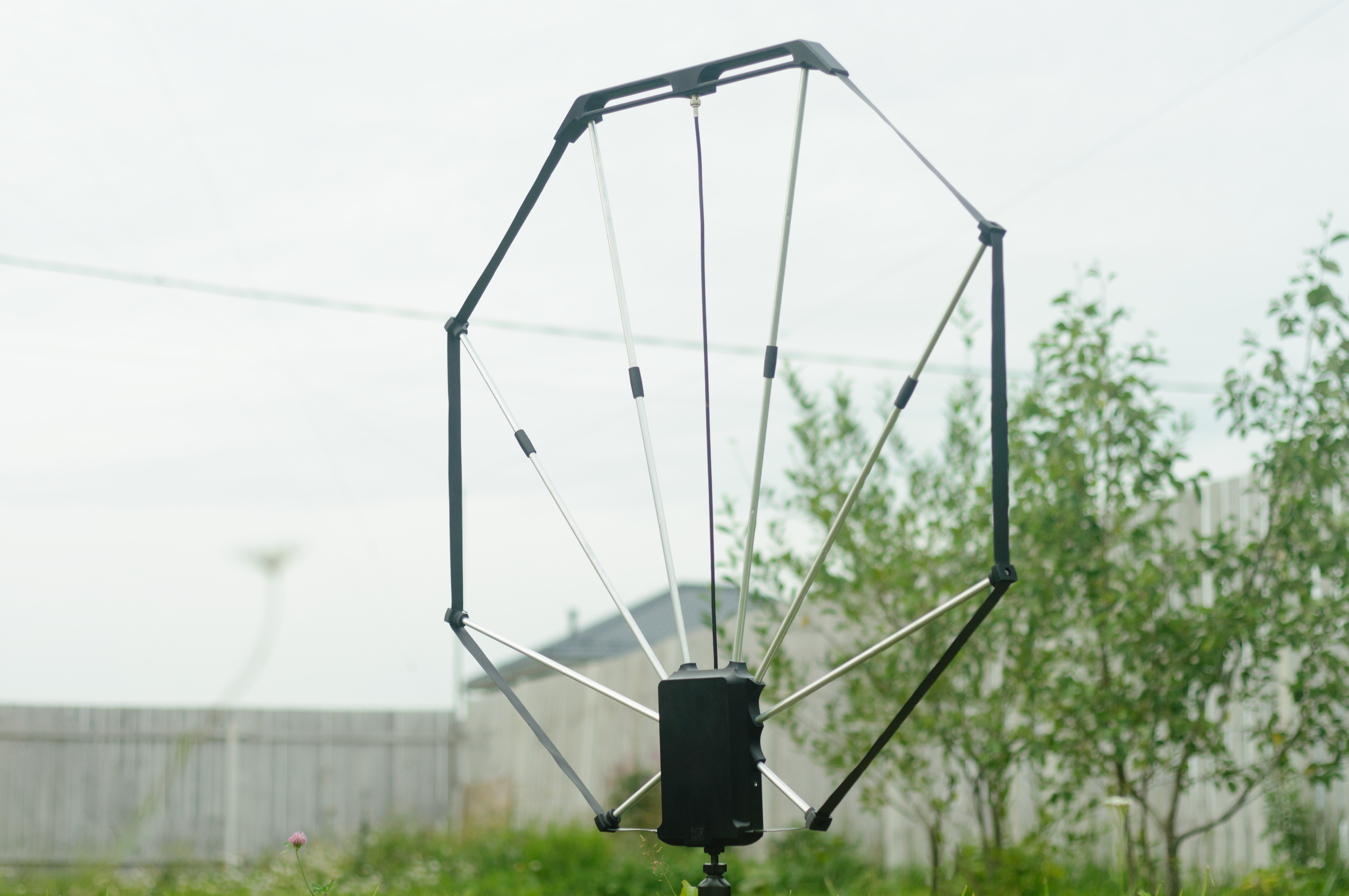

Использование портативное или стационарное. Поставляется в удобной сумке для переноски с карманами под узлы антенны.  В развернутом виде представляет из себя антенное полотно в виде восьмиугольника, периметром 3,2 м., по углам опирающегося на распорные трубки, соединяющие полотно с корпусом. Управление антенной осуществляется с контрольной панели. Основные элементы антенны выполнены из ударопрочного пластика методом послойного наплавления. Благодаря применению данной технологии удалось достичь высокой прочности при массе, чуть более 1 кг. Для установки «SPIDERLOOP A100» требуется минимум пространства. Может монтироваться в вертикальном или горизонтальном положении. Для вертикальной установки предусмотрено стандартное крепление на фото штатив. Для стационарного крепления оптимальным является горизонтальная установка на трубу. Для неё в комплекте имеется легкий алюминиевый кронштейн с зажимами. «SPIDERLOOP A100» соединяется с контрольной панелью коаксиальном кабелем требуемой длины. В комплект поставки входит кабель 10м. Максимальная длина кабеля в автоматическом режиме 50м. Если планируется только ручное управление, то любая.

Антенна, в силу своих компактных размеров, может быть дистанционно отдалена от источников местных шумов. Это одно из преимуществ данного типа антенн. Оно позволяет минимизировать шум излучаемый импульсными источниками питания, некачественными источниками света и другими устройствами, создающим электромагнитную помеху в ближней зоне антенны.  При установке и ориентировке «SPIDERLOOP A100», необходимо в резонансе добиваться минимального шума при приеме. Это даст возможность наслаждаться зеркально-чистым эфиром, а не «тонуть» в импульсном шуме цивилизации.

Одной из особенностей «SPIDERLOOP A100» является острый частотный резонанс. Чем ниже частота, тем уже полоса настройки. Для диапазона 10МГц она составляет около 10 кГц (-3 дБ). Для настройки служит контрольная панель. Настраивать антенну можно как в ручном, так и автоматическом режиме. Контрольная панель имеет индикацию режимов работы. Для работы «SPIDERLOOP A100» требуется источник питания 12,5±1,5В/0,6 А.

ВНИМАНИЕ: Использование «SPIDERLOOP A100», особенно в автоматическом режиме, рассчитана на радиостанции, имеющие защиту от рассогласования с антенной, а также цепи, регулирующие выходную мощность при нарушении качества согласования (ALC). Применение радиостанций или передатчиков, не имеющей данную функцию, вполне допустимо, но с постоянным контролем излучающей мощности в режиме настройки на заданную частоту. Защитная система «SPIDERLOOP A100» отключает излучатель антенны при превышении максимальной мощности. При отсутствии систем защиты или превышении допустимой мощности длительное время, возможны повреждения фидерного тракта или выходного каскада передатчика.


Характеристики антенны SPIDERLOOP A100
Диапазон частот 10 - 30 МГц
Волновое сопротивление 50 Ом
Коэффициент усиления для диапазонов (дБи) 10 МГц  -2,5
14 МГц 0
18 МГц +1,4
21 МГц +1,9
24 МГц +2,3
28 МГц +2,5
Коэффициент согласования менее 1,5 : 1
Поляризация При вертикальной установке вертикально/горизонтальная
При горизонтальной установке горизонтальная
Диаграмма направленности В горизонтальной плоскости круговая

В вертикальной плоскости

При вертикальной установке все направления углов возвышения
При горизонтальной установке 45 градусов и ближе к горизонту
Максимальная пиковая излучаемая мощность, ограниченная свойствами резонансного конденсатора при 100% цикле, (Вт) 50
Минимальная мощность в автоматическом режиме (Вт) 3-7
Время автоматической блокировки при превышении максимальной мощности 10 мс
Тип настройки на частоту автоматический, по сигналу излучения / ручной, с панели управления;
Максимальная длина соединительного кабеля (определяет возможность работы в автоматическом режиме) 50 м
Максимальная длина соединительного кабеля (для приема или передачи в ручном режиме) не ограничена
Время настройки на частоту 0,1с – 11с (зависит от величины перестройки
Питание постоянного тока 12,5±1,5В /0,6 А
Габариты в собранном состоянии (мм) 520 х 300 х 80
Масса (кг) 1,5
Масса с соединительным кабелем 10 м и сумкой, (кг) 2,5
Крепление для портативного использования стандартный фото штатив. Параметры резьбы 1/4-20 дюйм
Диаметр трубы для комплектного крепления 25-40мм
Максимальная сила ветра, не приводящая к разрушению антенного излучателя(м/с) 30

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
