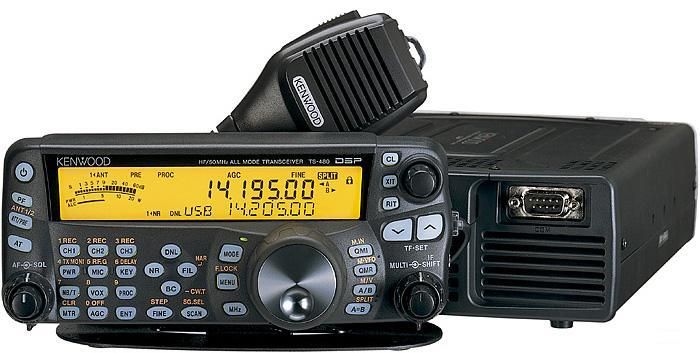

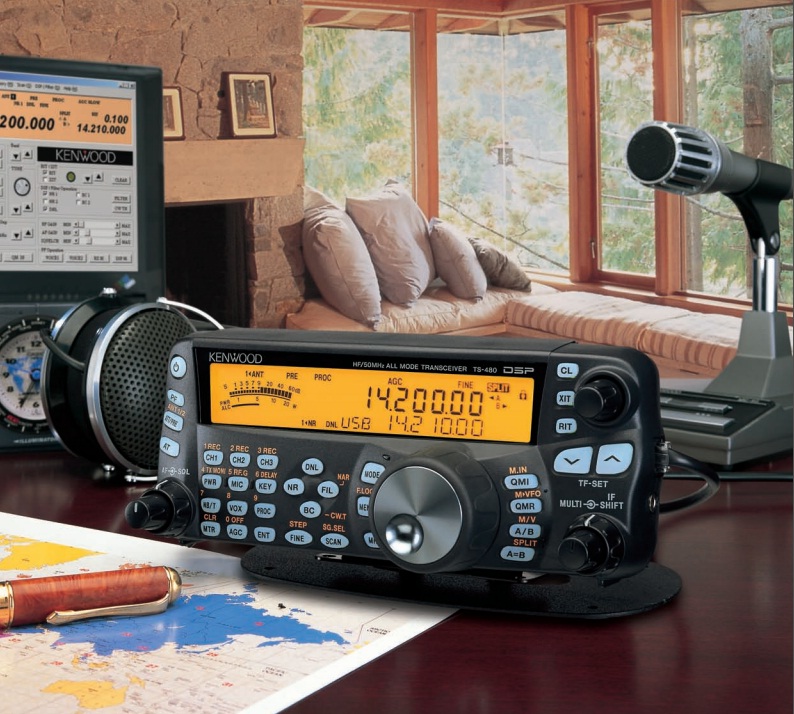

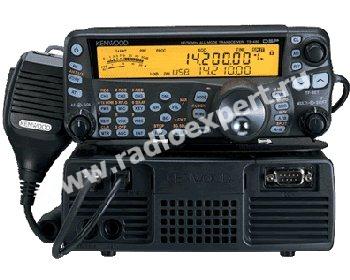

КВ трансивер Kenwood TS-480SAT - компактный HF трансивер со встроенным антенным тюнером и отделяемой передней панелью. Оптимально подходит для использования как для стационарной позиции, так и для мобильного использования.

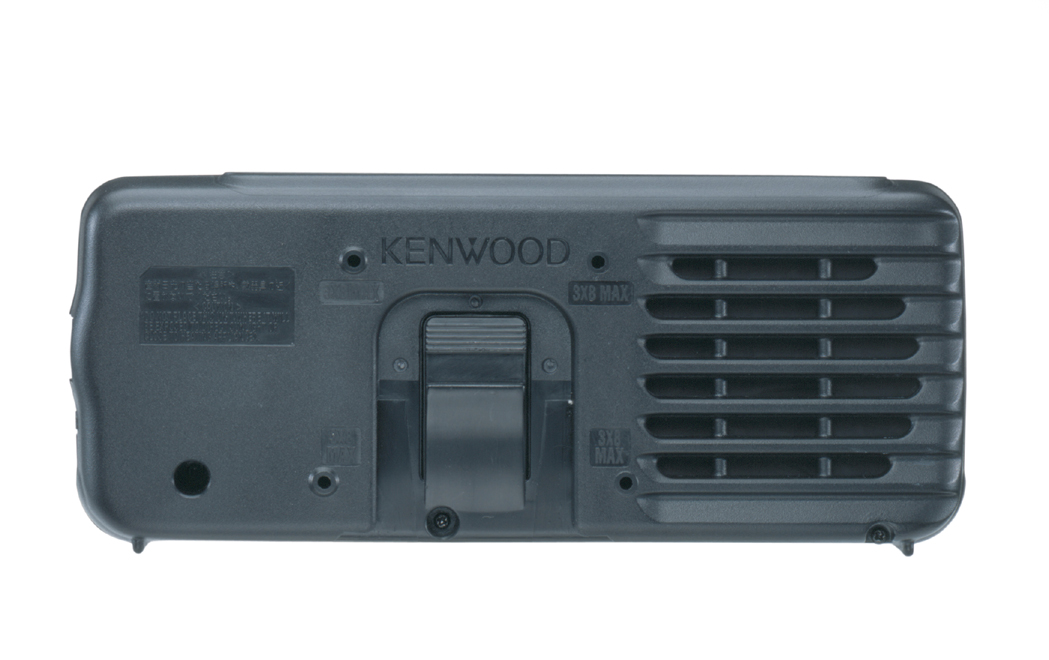

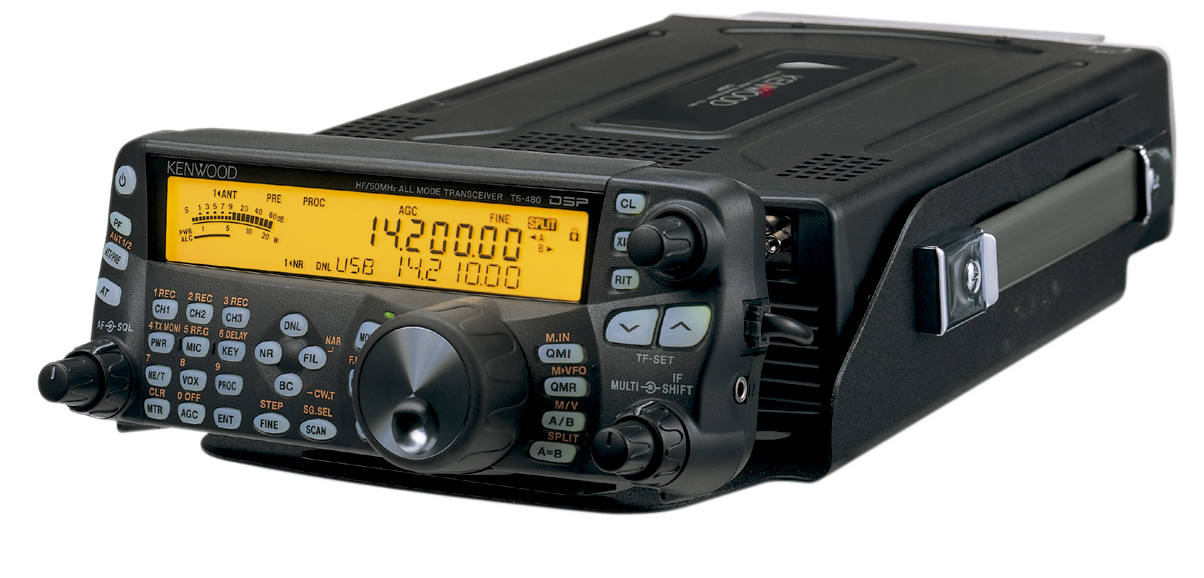

Выносная передняя панель трансивера Kenwood TS-480SAT, позволяет использовать трансивер в автомобиле. Трансивер, имеет литое алюминиевое шасси и большую отделяемую панель управления с дисплеем и громкоговорителем. Панель, содержащая 32 подсвечиваемые кнопки, может быть установлена на расстоянии до 4 метров от основного блока в любом удобном положении.

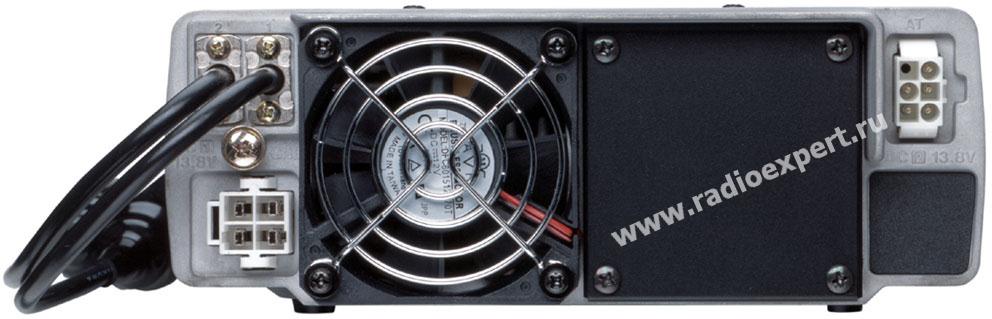

Два вентилятора в корпусе трансивера TS-480SAT, наряду с прочими термоустойчивыми элементами повышают эффективность охлаждения и увеличивают время работы (непрерывная передача на протяжении 30 минут без снижения мощности при температуре окружающей среды 250С).
Несмотря на компактные размеры, Kenwood TS-480SAT, обеспечивает выходную мощность 100 Вт при напряжении питания 13,8 В. Kenwood TS-480SAT, имеет 100 ячеек памяти, которые могут быть легко идентифицированы при помощи присваиваемых им имен (до 8 символов).
КВ трансивер Kenwood TS-480SAT, предоставляет во всех режимах CW автонастройку (передатчика на частоту принимаемого сигнала). В режиме SSB, достаточно задействовать телеграфный ключ, чтобы автоматически переключиться в режим CW. В TS-480SAT, можно выбрать дуплексный или полудуплексный режим, причем можно устанавливать время задержки перехода в режим приема при полудуплексе от 50 до 1000 мс с шагом 50 мс. Также имеются такие функции как; Pitch Control (400 – 1000 Hz), сигнал самоконтроля с 10 устанавливаемыми уровнями громкости, электронный ключ, режим; реверсирования принимаемой боковой полосы.
Встроенный автоматический антенный тюнер трансивера, может использоваться на всех любительских диапазонах от 1,8 до 54 МГц, включая режим приема. Для быстрой смены диапазонов используется память. Для улучшения избирательности, предусмотрены узкополосные CW фильтры с полосой пропускания 500 и 270 Гц (YF-107C и YF-107CN соответственно). Для режима SSB имеется узкий фильтр с полосой 1,8 кГц (YF-107SN). Можно установить только два дополнительных фильтра.
Имеющий три режима работы цифровой ограничитель импульсных помех трансивера, работает очень эффективно даже там, где обычные аналоговые системы не дают результата. В особенно трудных ситуациях он может быть включен вместе с ограничителем импульсных помех, работающем на ПЧ.
Комплект поставки
Кабели для выносной панели |
1 x 4м и 1 x 20см |
Запасные предохранители |
1 x 25 и 1 x 4 A |
Инструкция |
Есть |
Микрофон |
MC-43S |
Комплект разъемов |
1 x 6-pin mini-DIN и 1 x 8-pin mini-DIN |
Основные | TS-480SAT | TS-480HX | ||
Модуляция | J3E (LSB, USB) / A1A (CW) / A3E (АМ) / F3E (FM)/F1B (FSK) | |||
Количество каналов памяти | 100 + 10 (Быстрые каналы памяти) | |||
Сопротивление антенны | 160 м. - на 6 м. | 50 Ом (с тюнером 16.7 ~ 150 Ом) | 50 Ом | |
Напряжение питания | 13.8V±15 % | |||
Заземление | Заземление на минус | |||
Ток питания | Передача | 20.5 A | 41.0 A | |
Прием | 1.5 A | |||
Диапазон температур | -20°C ~ 60°C | |||
Стабильность частоты без SO- 3 | -10°C ~ 50°C | ±5 ppm | ||
-20°C ~ 60°C | ±10 ppm | |||
Стабильность частоты c SO- 3 | -10°C ~ 50°C | ±0.5 ppm | ||
-20°C ~ 60°C | ±1.0 ppm | |||
Размеры | Основной блок | 179 x 69.5 x 278 мм | ||
Панель приборов | 183 x 78 x 68 мм | |||
Вес | Основной блок | 3.2 кг | ||
Панель приборов | 0.5 кг | |||
ПРИЕМНИК | TS-480SAT | TS-480HX | ||
Тип Схемы | SSB/CW/AM/FSK: Двойной конв. Супергетеродин FM: Тройной конв. супергетеродин |
|||
Частотный диапазон | 0.03 ~ 59.999.999 МГц | |||
Промежуточная Частота (IF) | 1-ая, IF: 73.095 МГц 2-ая, IF: 10.695 МГц 3-ая, IF (FM): 455 кГц |
|||
Чувствительность | CW /SSB/ FSK (S/N 10 дб) | 0.5 ~ 1.705 МГц: 4 mV или меньше 1.705 ~ 24.5 МГц: 0.2 mV или меньше 24.5 ~ 30.0 МГц: 0.13 mV или меньше 50.0 ~ 54.0 МГц: 0.13 mV или меньше |
||
АМ (S/N 10 дб) | 0.5 ~ 1.705 МГц: 31.6 mV или меньше 1.705 ~ 24.5 МГц: 2.0 mV или меньше 24.5 ~ 30.0 МГц: 1.3 mV или меньше 50.0 ~ 54.0 МГц: 1.3 mV или меньше |
|||
FМ (12 дб SINAD) | 28.0 ~ 30.0 МГц: 0.22 mV или меньше 50.0 ~ 54.0 МГц: 0.22 mV или меньше |
|||
Избирательность | SSB | - 6 дб: 2.4 кГц или больше, - 60 дб: 4.4 кГц или меньше | ||
АМ | - 6 дб: 5.0 кГц или больше, - 60 дб: 40.0 кГц или меньше | |||
FМ | - 6 дб: 12.0 кГц или больше,-50 дб: 25.0 кГц или меньше | |||
Ослабление Режекторного фильтра. | 70 dB и больше | |||
Подавление помехи по ПЧ | 70 dB и больше | |||
Ослабление Beat cancel (в 1 kГц) | 40 дб или больше | |||
Частота сдвига RIT | ±9.99 кГц | |||
Чувствительность помехоподавителя | CW/ SSB/ FSK/АМ | 0.5 ~ 1.705 МГц: 18.0 mV или меньше 1.8 ~ 30.0 МГц: 1.8 mV или меньше 50.0 ~ 54.0 МГц: 1.1 mV или меньше |
||
AM | 28.0 ~ 30.0 МГц: 0.2 mV или меньше 50.0 ~ 54.0 МГц: 0.2 mV или меньше |
|||
Выход аудио (8 Ом, 10% отклонений) | 2.0 W или больше | |||
Полное сопротивление Звукового выхода (EXT.SP) | 8W |
ВНИМАНИЕ!!!
Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
